[求助] 做量子点用AFM测试的三维图为什么顶端为什么老是尖的？

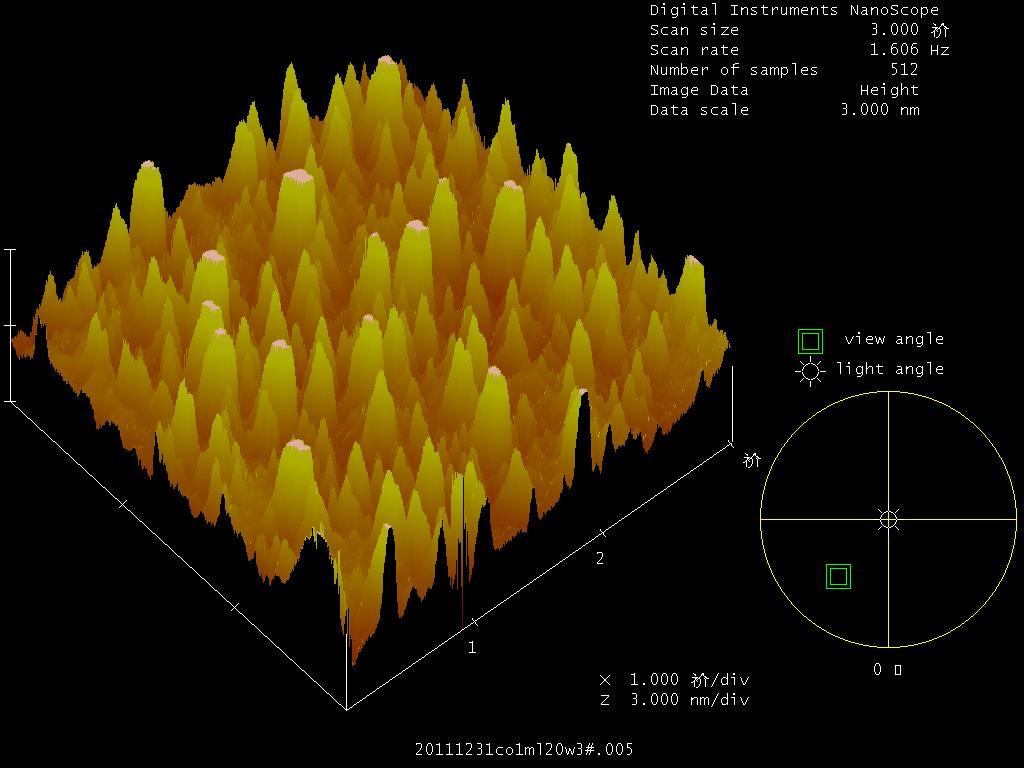

做量子点用AFM测试的三维图为什么顶端老是尖的？按成核理论我觉得应该是岛状的，大家觉得是测试的问题还是别的问题？测试时怎么调参数就可以使三维图的顶端形成岛状了？谢谢指点

回复此楼

» 收录本帖的淘帖专辑推荐

原子力显微镜（AFM）资源及问题集锦 测试及分析软件

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-12-11 10:41:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

79xingxing

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
nofrunolif: 金币+1, 欢迎交流，目前还不能授予EPI 2012-12-13 17:43:06
sxsdzxp: 金币+2, ★★★很有帮助, 太感谢了，我按你说的试试 2012-12-14 15:12:30
这个图有好几个问题，第一，顶端白颜色说明测试时工作高度不够；第二，扫描速率太快，即使3微米可以用这个速率，还是降低点比较好；第三，本身这个图就是比例失真的，Z是3nm，XY是3微米，所以要在软件里调解一下Z的比率，降低到你感觉满意就可以了，即便这样还是失真，这是3D图本身的事。建议供参考。
赞一下(2人) 回复此楼
celik
9楼2012-12-13 09:01:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

fendouysys

木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
本来其实表面就是凹凸不平的
赞一下 回复此楼
2楼2012-12-11 10:50:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wu1008

金虫 (著名写手)
什么东西？怎么做？不说清楚，你期待能得到什么回复？
赞一下 回复此楼
3楼2012-12-11 12:05:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
sxsdzxp: 金币+3, ★有帮助, 太感谢了，谢谢你 2012-12-12 20:34:23
把的3D图的Z值调大些，看起来就没有那么尖了。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2012-12-11 19:53:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

icefeng

铜虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
sxsdzxp: 金币+5, ★有帮助, 太感谢了，真的很谢谢你 2012-12-12 20:34:50
蒋青松: 金币+1, 鼓励交流，经验之谈 2012-12-13 22:06:14
得用原始数据，在软件里面调节Z值就可以, Veeco设备的原子力上是可以的
赞一下 回复此楼
5楼2012-12-12 16:57:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sxsdzxp

铁虫 (初入文坛)
引用回帖:
5楼: Originally posted by icefeng at 2012-12-12 16:57:50
得用原始数据，在软件里面调节Z值就可以, Veeco设备的原子力上是可以的

你好，谢谢你对我很有帮助的回答，我还想问一下，只是调节Z值吗？测试的时候还需不需要调节其他参数值？谢谢
赞一下 回复此楼
6楼2012-12-12 21:07:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sxsdzxp

铁虫 (初入文坛)
引用回帖:
4楼: Originally posted by Jackcd12 at 2012-12-11 19:53:14
把的3D图的Z值调大些，看起来就没有那么尖了。

你好，谢谢你对我很有帮助的回答，我还想问一下，只是调节Z值吗？测试的时候还需不需要调节其他参数值？谢谢
赞一下 回复此楼
7楼2012-12-12 21:08:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

测试时，一般使用Tapping 模式，setpoint的调整影响不太大。不过，你可以使用粗一点的针灸，比如蒸镀了Au的硅探针，这样的针灸直接大概在50nm左右。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
8楼2012-12-12 21:21:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pwhboy

铁杆木虫 (正式写手)

Just-smile
额，测试的数据感觉还OK的，这个应该是3D作图时候的scale太小的原因吧？将3D作图时候data scale调大就好了，试下10 nm，应该就好了的！
赞一下 回复此楼
微笑面对生活……
10楼2013-04-28 12:13:05
