[求助] 断口分析

通过激光重熔在冲击试样表面预制脆性带，然后进行冲击试验。帮忙从这四张图分析裂纹形成、扩展到试样最终断裂的过程，包括断裂的形式。










回复此楼

» 猜你喜欢
1楼 2012-12-10 19:30:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

月默涵

铁虫 (小有名气)

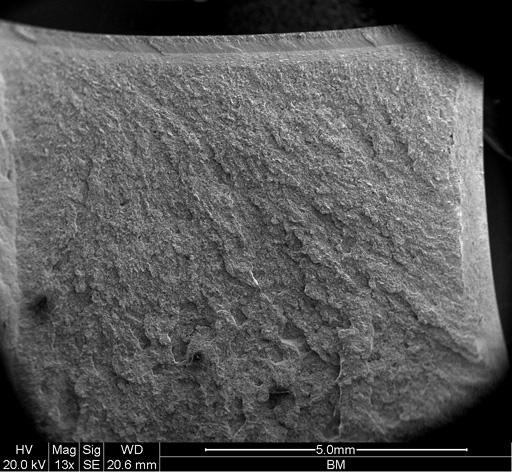

怎么没人回复呢，拜托帮忙分析啊，第一张宏观图最上面是预制的脆性带，裂纹是从脆性带开始的。
赞一下 回复此楼
2楼2012-12-11 21:44:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

autom123

木虫 (正式写手)

【答案】应助回帖

你激光乍个处理方式，激光的热影响区有没有考虑，你的脆性带在哪里，冲击一般都从缺口的边角开始，但没看到你的缺口是什么样子。
赞一下 回复此楼
无色的茶
3楼2013-02-04 10:45:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

醋人

至尊木虫 (职业作家)
来个轴向截面图会更清楚，
赞一下 回复此楼
精专业、强意志、壮身体
4楼2013-02-04 11:35:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhquanming

新虫 (小有名气)

【答案】应助回帖

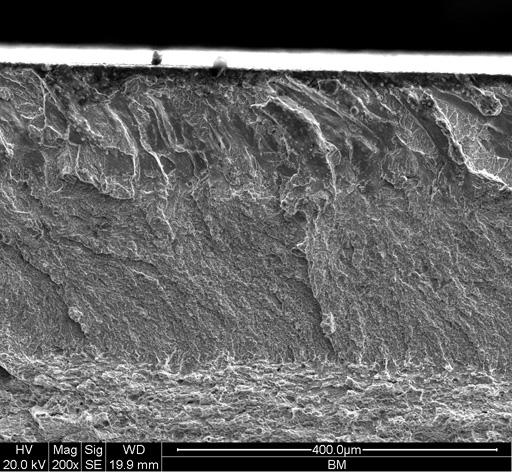

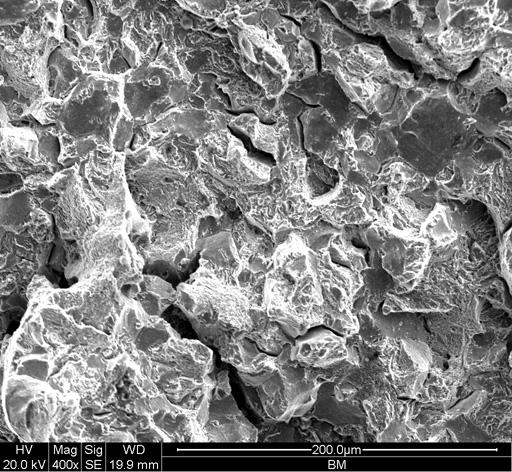

从图分析，源区（脆性区或者起源区）主要为沿晶特征，沿脆性柱状晶面起源；扩展区主要包括解理台阶、河流、撕裂棱、二次沿晶裂纹，好像还有韧窝特征（需要放大仔细确认一下）；最后瞬断区主要以解理台阶为主。断口两侧为剪切唇特征明显。
赞一下(1人) 回复此楼
5楼2013-02-12 22:00:17
