应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 表面处理 » 关于锻件的渗碳处理的问题
91/1返回列表
查看: 1122  |  回复: 8
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

bartmorphine

银虫 (初入文坛)

[交流] 关于锻件的渗碳处理的问题

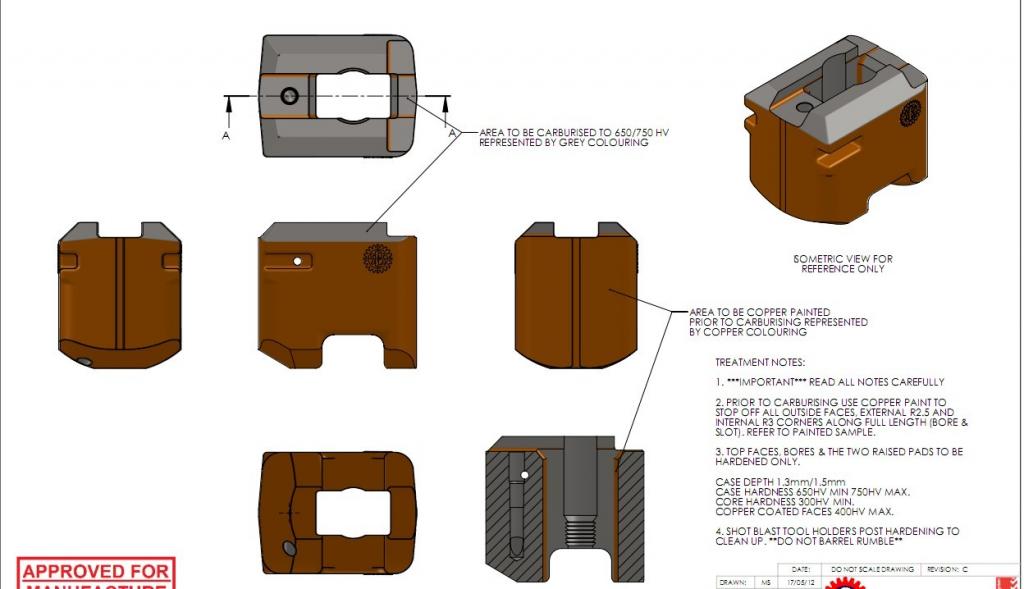

最后一张图片是成品图，里面有热处理的技术要求，要求渗碳的表面是灰色的，黄色的表面不要求渗碳，现在的问题是:

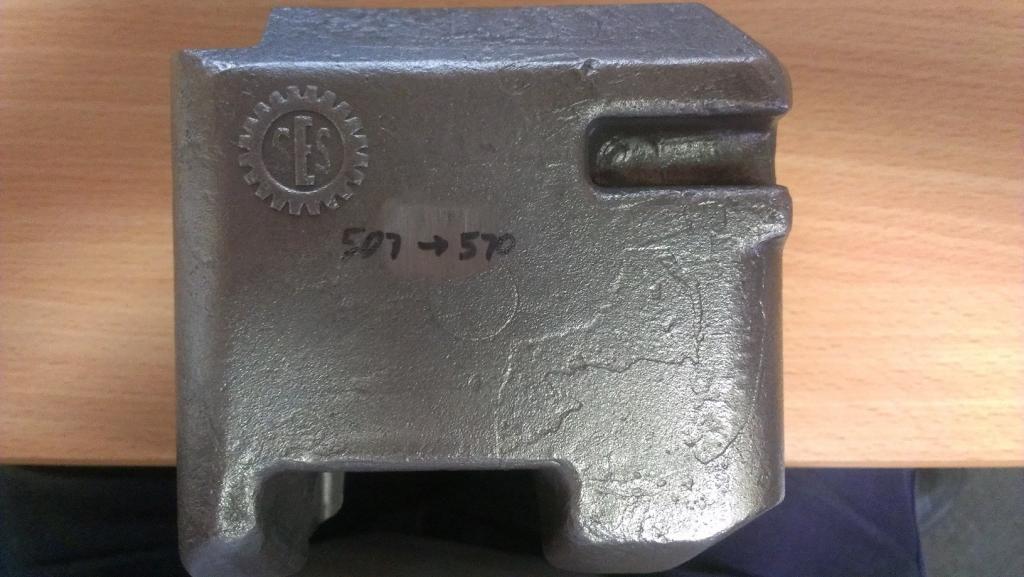

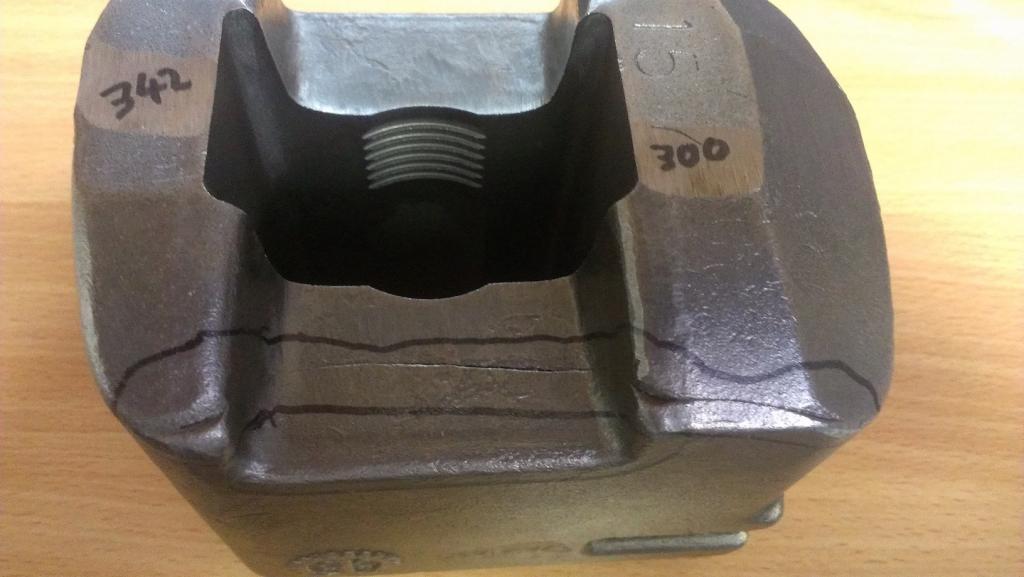

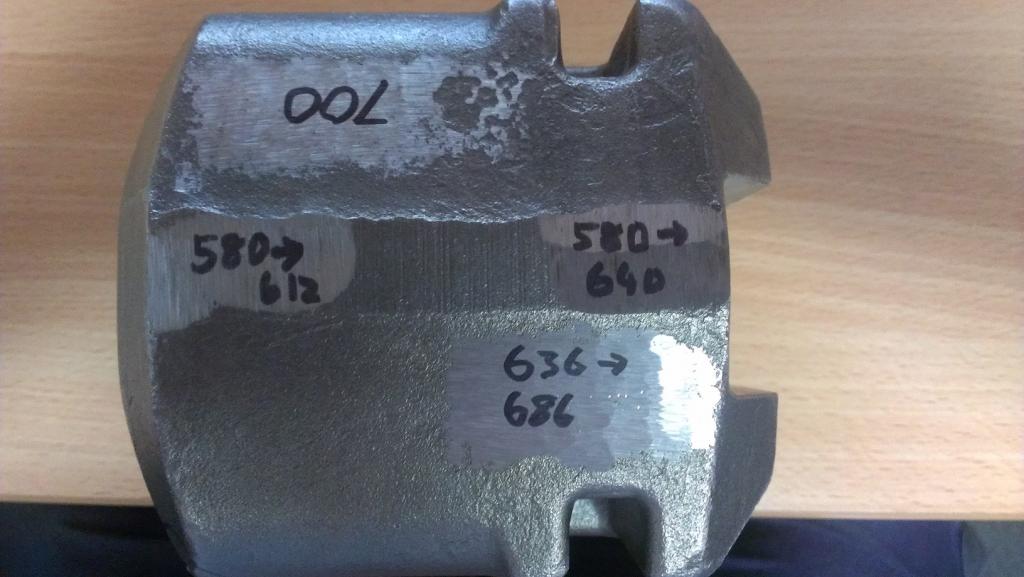

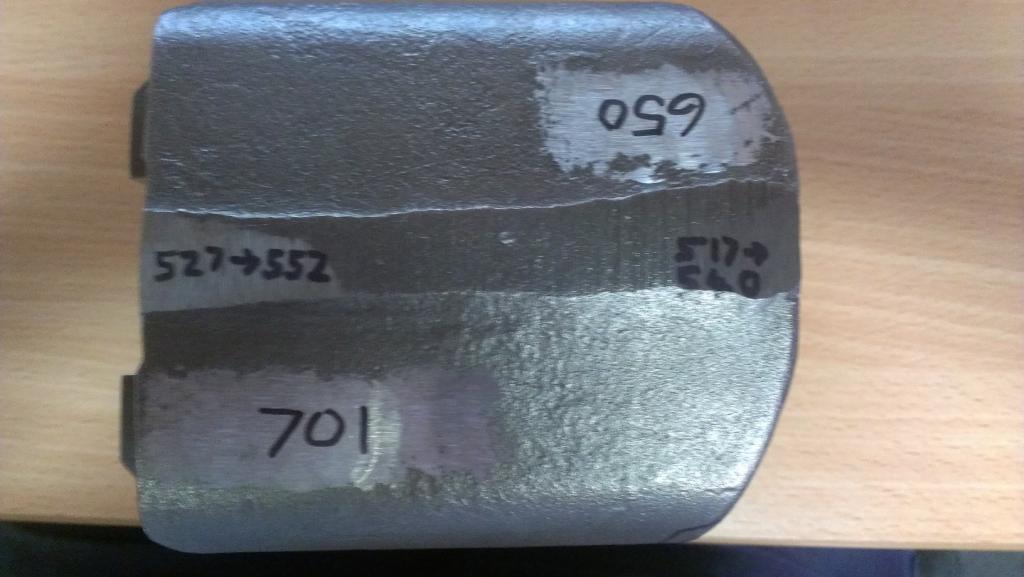

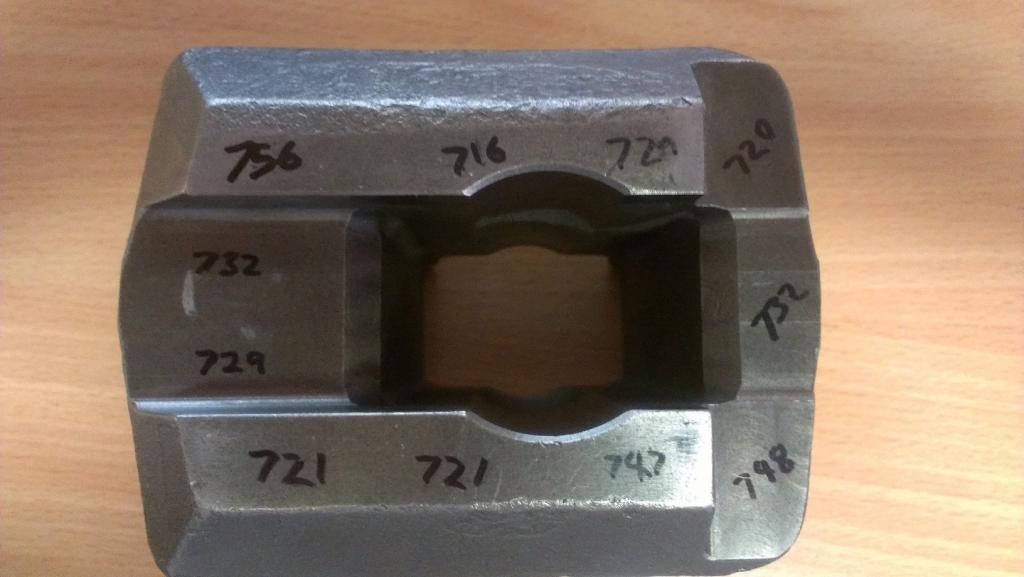

     不要求渗碳的表面，除了底部硬度合格外，其余面硬度均不合格，其他几张图片是检测数据。想请你帮忙想想访渗碳的问题.
     底面硬度合格的地方为加工面，四周硬度不合格的地方为锻造面。
急。。。。。。。。。。。。。。。。。。。。。。。。。

2012-11-30 18.48.55.jpg















回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-12-07 17:21:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

siberawolf

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你的问题到底是什么    是怎么样渗氮  还是 如何提高锻造面的硬度
赞一下 回复此楼
2楼2012-12-07 22:40:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bartmorphine

银虫 (初入文坛)
引用回帖:
2楼: Originally posted by siberawolf at 2012-12-07 22:40:52
你的问题到底是什么    是怎么样渗氮  还是 如何提高锻造面的硬度

其实只需要看最后一张图，这个零件是锻造成型的。锻造完之后，在黄色部分涂抹防渗剂，利用气体渗碳方法在炉中进行渗碳。目的是在灰色部分形成渗碳层，使得硬度达到650-750HV。黄色部分抑制渗碳，硬度在450HV。但是都很谈结果是，顶部（灰色面）的硬度达到要求了，而底部（灰色面对面）的硬度与侧面四个面的硬度不一样，且没有一个达到要求的。
赞一下 回复此楼
3楼2012-12-07 23:34:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

siberawolf

木虫 (著名写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
wercde: 金币+1, 感谢交流，欢迎常来~~ 2012-12-08 17:39:40
渗氮后的硬度是由渗层决定的   所以渗氮后的硬度都是一样的    那么其他面的硬度达不到  说明在渗氮前  你工件的硬度就偏低  问题就住你如何提高之前工件的硬度   是锻压不足  还是热处理   还是合金化   你分析一下再选择

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
4楼2012-12-08 09:17:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ZHANGLULU

铁虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
会不会是零件放置的问题？炉内的放置不当，也会影响均匀性
赞一下 回复此楼
5楼2012-12-08 10:39:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bartmorphine

银虫 (初入文坛)
引用回帖:
4楼: Originally posted by siberawolf at 2012-12-08 09:17:55
渗氮后的硬度是由渗层决定的   所以渗氮后的硬度都是一样的    那么其他面的硬度达不到  说明在渗氮前  你工件的硬度就偏低  问题就住你如何提高之前工件的硬度   是锻压不足  还是热处理   还是合金化   你分析一下 ...

我们粗略测量了一下，渗碳前的硬度是一样的。渗碳后才出现了问题中的那些情况
赞一下 回复此楼
6楼2012-12-09 23:23:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bartmorphine

银虫 (初入文坛)
引用回帖:
5楼: Originally posted by ZHANGLULU at 2012-12-08 10:39:21
会不会是零件放置的问题？炉内的放置不当，也会影响均匀性

这个影响大吗？能推荐一些不错的防渗材料吗
赞一下 回复此楼
7楼2012-12-09 23:24:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jgf0573

银虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
渗碳前的硬度是一样的。渗碳后才出现了问题中的那些情况
那是不是可以说明你的样在炉中放置的位置引起的？
你可以调整一下位置，测试一下
赞一下 回复此楼
8楼2012-12-09 23:33:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

siberawolf

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
6楼: Originally posted by bartmorphine at 2012-12-09 23:23:10
我们粗略测量了一下，渗碳前的硬度是一样的。渗碳后才出现了问题中的那些情况...

你工件周围的硬度达不到  而且你涂有防渗剂   说明之前硬度不足

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
9楼2012-12-10 07:47:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 学员f5FaaW 的主题更新
91/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
信息提示
关闭
请填处理意见
关闭
