[求助] 如何用MATLAB的偏微分方程工具箱画出不同区域内的温度分布图？

[求助]求助：如何用MATLAB的偏微分方程工具箱画出不同区域内的温度分布图？
初始悬赏金币 5 个
求助：MATLAB的偏微分方程工具箱问题

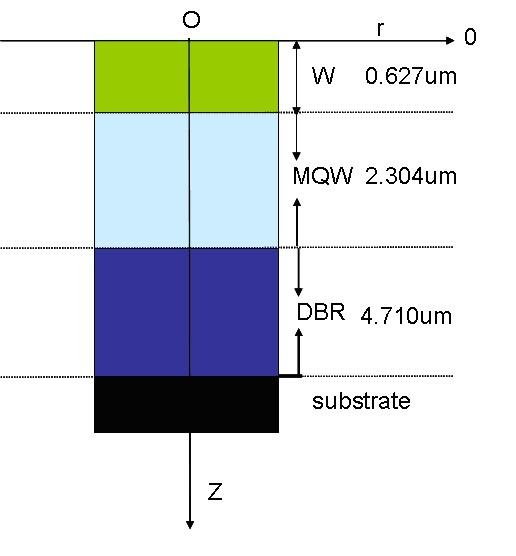

问题：画出下图所示模型内的温度分布图。

稳定状态下的温度分布通过数值求解标准的热传导方程得到
-▽﹒(k▽T)=Q
其中各层的热载Q及参数如下：
W层：
Q1=(2*n1*P*a1/pi*w^2)exp(-2*r^2/w^2)exp(-a1(z01-z1))
n1=1, P=10W, w=50μm, a1=0.242μm^-1,  z01=0μm
kz1=0.000015W/(μm﹒K), kr1=0.000013W/(μm﹒K)
MQW层：
Q2=(2*n2*P*a2/pi*w2)exp(-2*r^2/w^2)exp(-a2(z02-z2))
n2=0.2231, P=10W, w=50μm, a2=0.925μm^-1,  z02=-0.627μm
kz2=0.000028W/(μm﹒K), kr2=0.000028W/(μm﹒K)
DBR层：
Q3=(2*n3*P*a3/pi*w^2)exp(-2*r^2/w^2)exp(-a3(z03-z3))
n3=1, P=10W, w=50μm, a3=0.21μm^-1,  z03=-2.931μm
kz3=0.000069W/(μm﹒K), kr3=0.00006W/(μm﹒K)

我的具体做法如下：
第一步：打开MATLAB偏微分工具箱，选模型：Heat Transfer
第二步：画三个矩形分别代表window层、MQW层、DBR层
第三步：设定边界条件:上、左、右绝缘，所以设定dT/dn=0，下层T=300K
第四步：分段输入k值和Q值。（如何输入具体的值？不太会）

但画出的图温度分布不对，可能是不太会使用偏微分工具箱，恳求哪位高人能指点，最好将每一步操作步骤列出来，小女子将不胜感激！


[ Last edited by 华丽的飘过 on 2012-12-7 at 00:47 ]
