[资源] [原创]2D Yblock的简单画法

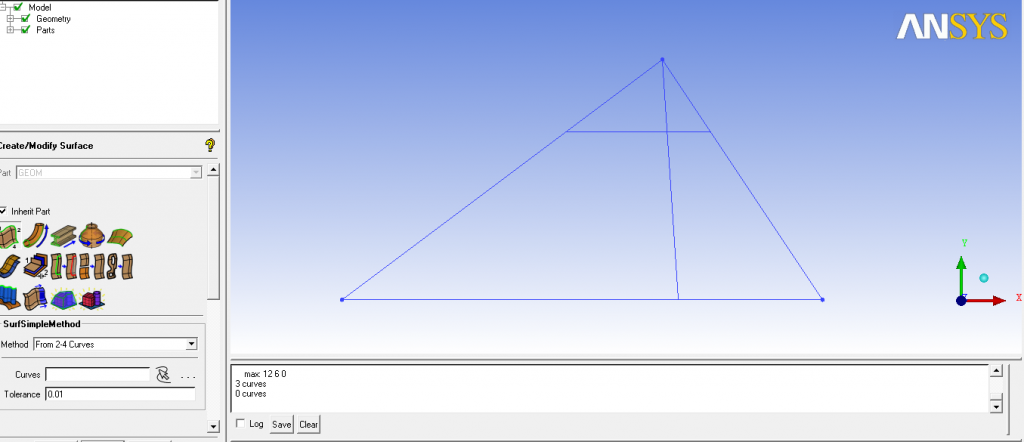

先在ICEM里面画三角形，然后生成面

为了影响版主的要求，上传word文件，注意：三角是我自己随便建立的，可能和图中的不一样，但是方法是一样的。[ Last edited by 5超7 on 2012-12-5 at 23:09 ]
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 2DYBlock.doc
    • 2012-12-05 23:08:43, 1.28 M

» 收录本帖的淘帖专辑推荐

ansys&fluent

» 猜你喜欢
1楼 2012-12-05 17:47:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)
生成2D的平面块

赞一下 回复此楼
2楼2012-12-05 17:48:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

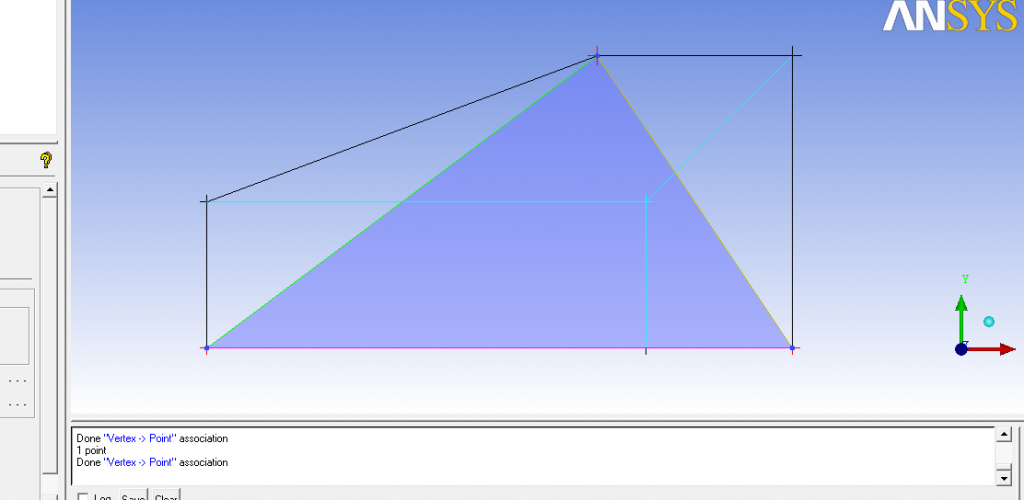

四分之一o以下，并且对点和边进行关联

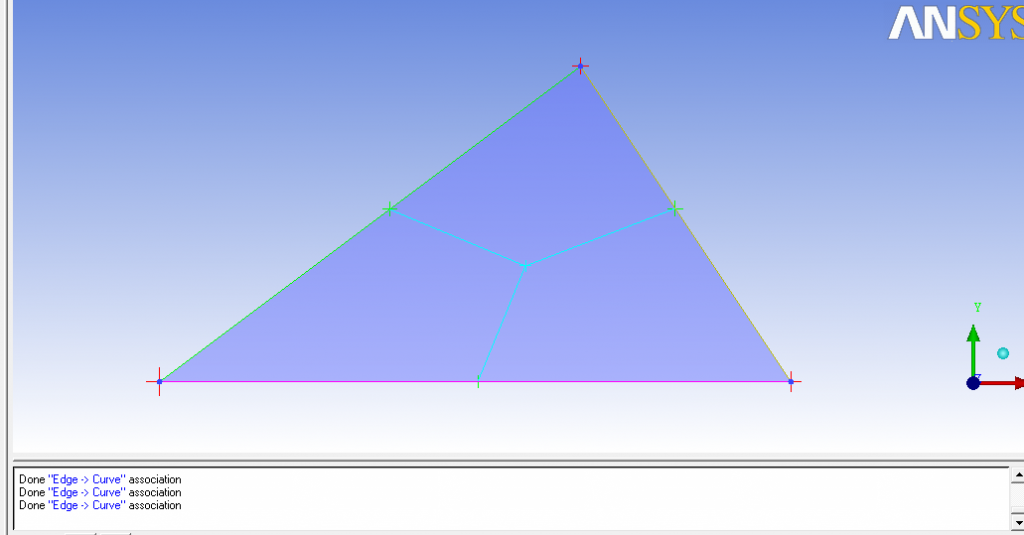

关联顶点



关联边
赞一下 回复此楼
3楼2012-12-05 17:50:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

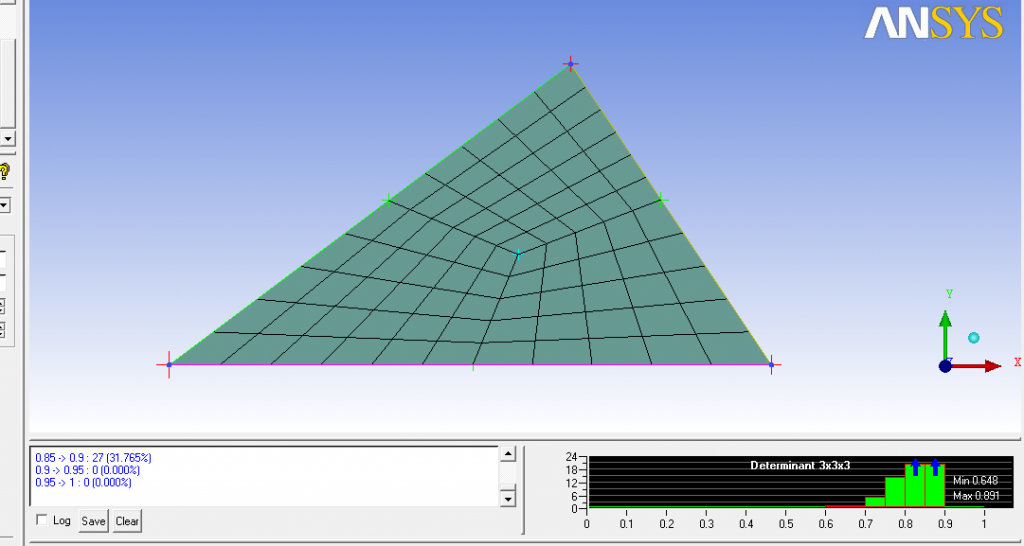

调整节点的位置，最后生成网格
没有调整质量，不然质量可以更加高




赞一下 回复此楼
4楼2012-12-05 17:51:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)
OK，教程上传完毕，这是我第一次发ICEM的网格教程帖子，会的筒子不要喷我，不会筒子全当交流学习！谢谢！
