应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 化工设备 » 化工材料 » 急，316L不锈钢的耐腐蚀问题
211/3返回列表123下一页
查看: 3504  |  回复: 20
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

whr73229880

金虫 (小有名气)

[求助] 急，316L不锈钢的耐腐蚀问题 已有4人参与

最近碰到一个工况，应用在硝化行业，介质有浓度为1.4%的硝酸、71%的硫酸，含量达到80%以上，另外为硝基甲苯，温度为40摄氏度左右，现场设备壳体材质采用316L，使用情况良好，而我们从《腐蚀数据与选型手册》上查到的数据，316L在这种工况下耐腐蚀情况很差，而且我们在实验室里做的实验也是这个情况，感觉很矛盾，请高手指教，谢谢。
回复此楼

» 收录本帖的淘帖专辑推荐

百宝箱

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
为人者有大度成大器也！
1楼 2012-12-04 14:52:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

yunsanapo

金虫 (小有名气)

耐腐蚀艺术馆馆长

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
whr73229880: 金币+5, ★有帮助, 谢谢，很帮助 2013-01-05 15:41:22
这个问题我在海川上已经回复过你了： 316不可能耐沸腾硫酸，等腐蚀图见附件所述，但硫酸中含有硝酸可以使得316L的耐腐蚀性得到改善，此处硝酸相当于缓蚀剂，另外硫酸铜也有相应功能。

赞一下(3人) 回复此楼
耐腐蚀艺术馆——带您探寻腐蚀之美
7楼2012-12-05 12:39:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

o0丽妃0o

新虫 (小有名气)

【答案】应助回帖

楼上正解，硝酸确实可以起到缓蚀的作用
赞一下(1人) 回复此楼
9楼2012-12-06 08:21:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

小-虫子

木虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
whr73229880: 金币+1, ★有帮助, 希望能有更有说服力的 2012-12-05 08:43:44
40度下我觉的316L耐腐蚀性就不行了，有71%的硫酸，还有硝酸；可以尝试904L或者其他
赞一下 回复此楼
2楼2012-12-04 19:15:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whr73229880

金虫 (小有名气)
904L确实好，但是现场316L用得确实很多，而且用得很好
赞一下 回复此楼
为人者有大度成大器也！
3楼2012-12-05 08:42:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ha66

铜虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
用了多久？这个好是指多好
赞一下 回复此楼
4楼2012-12-05 09:09:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

o0丽妃0o

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
材料的选取本身就是非常难的问题，因为材料多种多样，应用环境千变万化，这个没有统一的规则，在你说的这种情况下，用316L 一两年是绝对没问题的，但是一两年之后呢？设备设计的寿命是限制材料的重要因素，如果非要应用一二十年，那316L肯定不行。再说了，你看到的是壳体材料316L，是否内衬材料你并未说明，如果有内衬材料的话，在这种情况下完全不腐蚀也是有可能的。
赞一下 回复此楼
5楼2012-12-05 09:38:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

canko75591

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
做下实验，取一316L材料的挂片，四个周边，有两条边是销屑出来的，两条是等离子切割的，让其在你们介质里40摄氏度下浸泡，时间按24小时的间隔，检查，看腐蚀的情况；如果出现腐蚀，那就是不行了；估计等离子切割边是会出现腐蚀的；
完了后，就原片，用砂纸把未腐蚀表面进行打磨，在清水里清洗，风干后，点一滴你的介质在打磨区，常温静置2日后，液滴中途会干掉的，再看是否有腐蚀，如果不出现腐蚀那就是可行的了。这样多半是会出现腐蚀的。

上述检查应该是通不过的；估计和碳钢能耐浓硫酸一样的道理。
赞一下 回复此楼
6楼2012-12-05 10:27:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yunsanapo

金虫 (小有名气)

耐腐蚀艺术馆馆长

【答案】应助回帖

★ ★ ★ ★ ★ ★
whr73229880: 金币+6, ★有帮助, 谢谢了 2013-01-05 15:42:00
引用回帖:
7楼: Originally posted by yunsanapo at 2012-12-05 12:39:50
这个问题我在海川上已经回复过你了： 316不可能耐沸腾硫酸，等腐蚀图见附件所述，但硫酸中含有硝酸可以使得316L的耐腐蚀性得到改善，此处硝酸相当于缓蚀剂，另外硫酸铜也有相应功能。

...

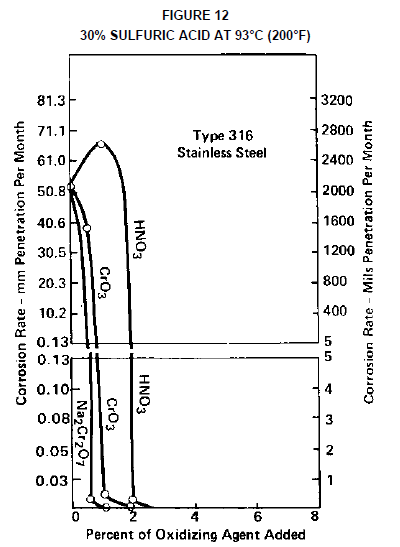

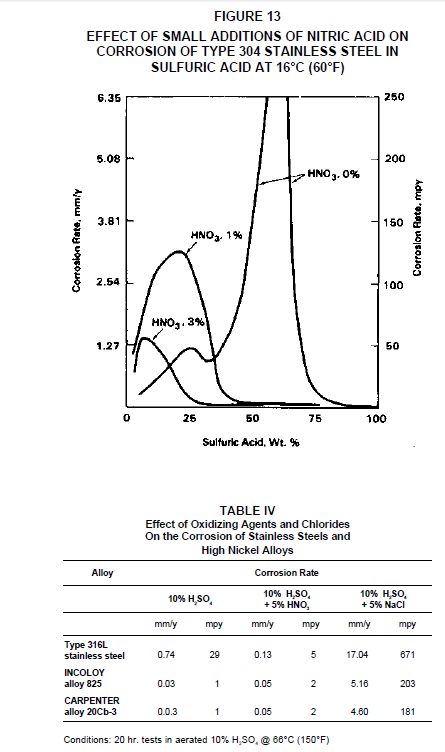

可以参考下这两张图，在93度，30%的硫酸中加入2%的硝酸，就可以使腐蚀速率从600mm/年，降到0.4mm/年左右。




赞一下 回复此楼
耐腐蚀艺术馆——带您探寻腐蚀之美
8楼2012-12-05 13:04:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yung_mo

金虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
whr73229880: 金币+3, ★有帮助, 有帮助，谢谢 2013-01-05 15:42:25
我们在硫酸，盐酸，磷酸混合液80~100度情况下都是用316L外壳，PVDF内衬。
赞一下 回复此楼
且行且珍惜
10楼2012-12-06 08:43:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 whr73229880 的主题更新
211/3返回列表123下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[论文投稿] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +3 jRl3mE6ddZGq 2026-08-03 8/400 2026-08-04 06:15 by k7OM8YghWbkC
[考博] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +3 cu9Nq1xK233Z 2026-08-03 6/300 2026-08-04 06:10 by k7OM8YghWbkC
[教师之家] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +4 cu9Nq1xK233Z 2026-08-03 9/450 2026-08-04 06:07 by k7OM8YghWbkC
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +3 jRl3mE6ddZGq 2026-08-03 6/300 2026-08-04 04:47 by k7OM8YghWbkC
[找工作] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +3 cu9Nq1xK233Z 2026-08-03 8/400 2026-08-04 04:47 by k7OM8YghWbkC
[博后之家] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +3 cu9Nq1xK233Z 2026-08-03 8/400 2026-08-04 04:46 by k7OM8YghWbkC
[有机交流] 一个有机合成实验室都需要哪些设备？ 50+3 kf2781974 2026-07-31 9/450 2026-08-04 03:56 by kf2781974
[考研] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3 cu9Nq1xK233Z 2026-08-03 8/400 2026-08-04 03:21 by k7OM8YghWbkC
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +4 cu9Nq1xK233Z 2026-08-03 12/600 2026-08-04 03:17 by k7OM8YghWbkC
[基金申请] 什么时候能放榜呀？ +3 Jacob678 2026-08-03 3/150 2026-08-03 16:14 by gltch
[高分子] UV压敏胶开发 +3 ichall 2026-07-30 5/250 2026-08-03 14:40 by Sunrisepay
[基金申请] 面上提前没消息，有中的吗 +14 archvillain 2026-08-02 16/800 2026-08-03 12:23 by fuweiguochen
[基金申请] 面上再次挂了，太难了，躺也躺不了，倦也卷不过，小学校之殇！ +19 低垂的野花 2026-07-31 25/1250 2026-08-03 09:25 by gy116024
[基金申请] 2026年国自然面上资助率 +16 布布和一二 2026-07-30 22/1100 2026-08-03 09:20 by gy116024
[教师之家] 基础研究怎么拉横向，学校到款任务越来越多，难以完成 拉横向，都有哪些途径啊 +8 锦衣卫寒战 2026-07-28 12/600 2026-08-03 08:22 by syl200707
[基金申请] 微信指数没变化，科研之友没阅读 +15 wangze12014 2026-07-28 19/950 2026-08-02 20:05 by 蔡棒棒菂
[考博] 2027年申博 50+3 射雕英雄胜 2026-07-30 3/150 2026-08-02 09:36 by lfy8008
[高分子] HXDI做水性聚氨酯乳液，是不是特别容易出渣 15+3 yuyusuv 2026-07-29 3/150 2026-07-31 09:21 by huizingga
[基金申请] 系统今天又提示维护了，估计离放榜不远了 +11 winnerche 2026-07-29 15/750 2026-07-30 23:08 by jnhyjjm
[基金申请] 你们的时间戳变了吗 +3 archvillain 2026-07-30 4/200 2026-07-30 18:53 by levinzhwen
信息提示
关闭
请填处理意见
关闭
