[求助] HYSYS气液分离器的模拟问题

用hysys2006模拟制冷系统,利用到了气液分离器。
制冷剂为 甲烷和氩气,压力1.4MPa,气液分离器的入口时-140℃。在1.4MPa下,甲烷和氩气的液化温度分别是-118℃和-152℃。

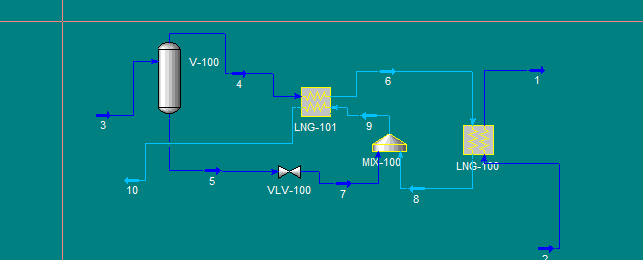

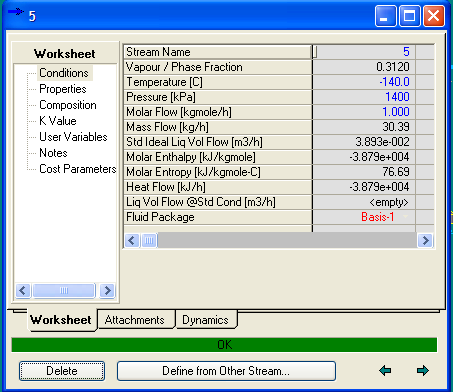

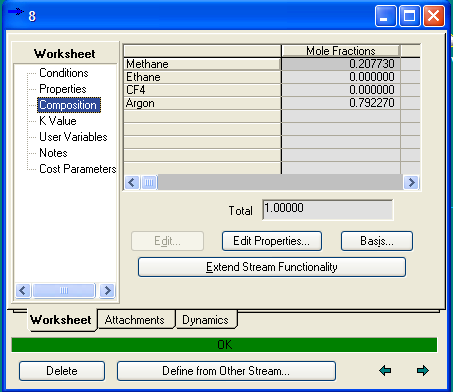

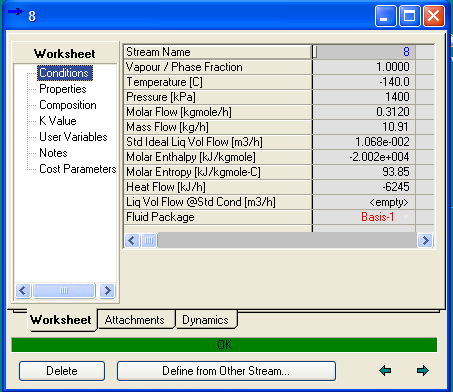

此时进入气液分离器的物流含有甲烷和氩气,其中气相比率0.3,如下图
[/img]
但是进入气液分离器以后,上物流出口的气相既有甲烷也有氩气,下出口也是既有甲烷也有氩气。


为什么呢?在-140℃的情况下不应该只有甲烷是液相的吗?此时的氩气应该是气相的,但是为什么进入气液分离器以后却是甲烷和氩气都有气液两相了呢?

我想过分压原理,但是还是不知道怎么解释这个事情。不知道是分离器的设置有问题还是自己的思考方式有问题?谢谢
回复此楼
啊
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hetianbiao

木虫 (著名写手)

感谢参与,应助指数 +1
xiegangmai: 应助指数-1, 谢谢参与,非应助请勿选择“应助回帖” 2012-12-04 19:38:46
你用的气液分离器的页面也截个图上来看看

» 本帖已获得的红花(最新10朵)

2楼2012-12-04 14:22:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kashying

银虫 (初入文坛)

引用回帖:
2楼: Originally posted by hetianbiao at 2012-12-04 14:22:35
你用的气液分离器的页面也截个图上来看看

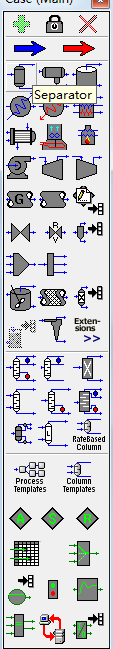

我用的是separator这个单元。

啊
3楼2012-12-07 12:51:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kashying

银虫 (初入文坛)

送鲜花一朵
引用回帖:
2楼: Originally posted by hetianbiao at 2012-12-04 14:22:35
你用的气液分离器的页面也截个图上来看看

不知道你是不是要看的是这个图片呢?谢谢您了~
啊
4楼2012-12-07 12:52:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hetianbiao

木虫 (著名写手)

【答案】应助回帖

★
xiegangmai: 金币+1, 谢谢参与 2012-12-07 18:54:14
引用回帖:
3楼: Originally posted by kashying at 2012-12-07 12:51:43
我用的是separator这个单元。

...

我的意思是那个气液分离器点开以后的界面啊,这样才能看出端倪啊
5楼2012-12-07 13:37:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kashying

银虫 (初入文坛)

引用回帖:
5楼: Originally posted by hetianbiao at 2012-12-07 13:37:22

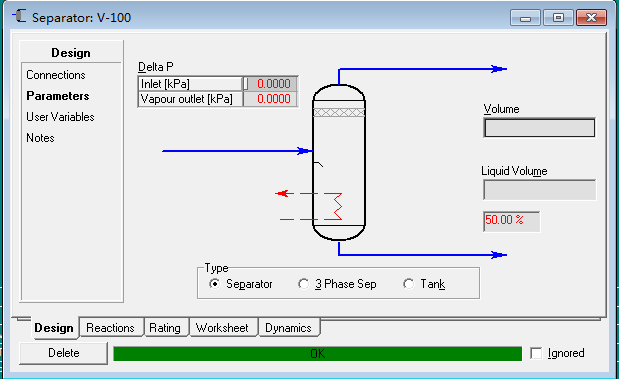

我的意思是那个气液分离器点开以后的界面啊,这样才能看出端倪啊...

嗯 好的 我去截个图 谢谢啦~
啊
6楼2012-12-08 09:56:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kashying

银虫 (初入文坛)

引用回帖:
5楼: Originally posted by hetianbiao at 2012-12-07 13:37:22
我的意思是那个气液分离器点开以后的界面啊,这样才能看出端倪啊...

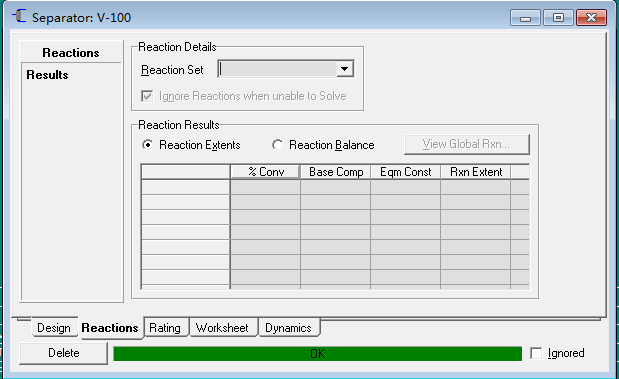

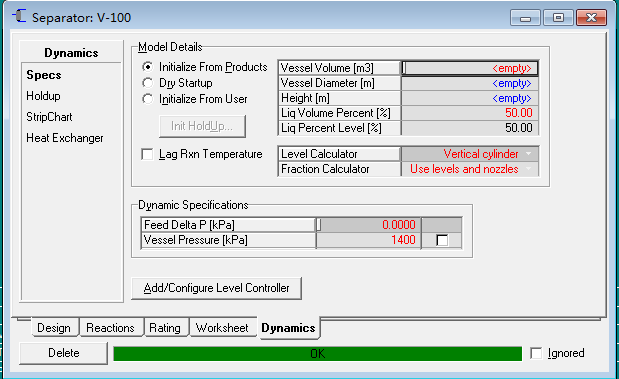

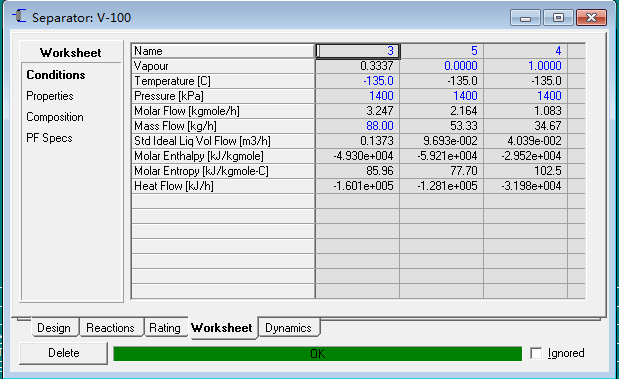

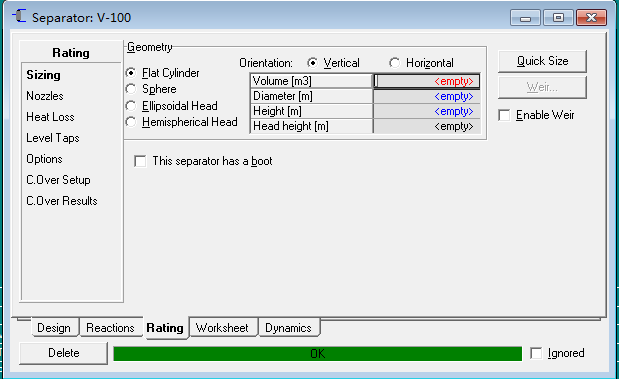

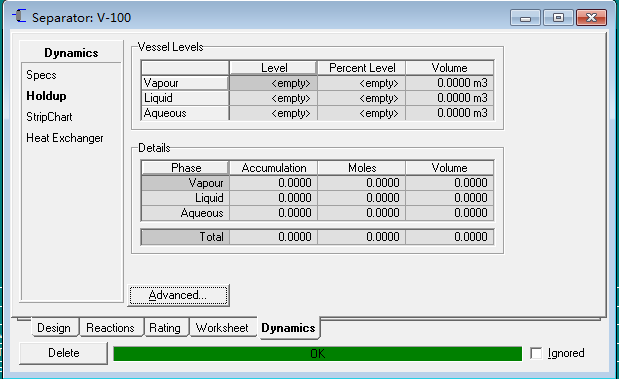

不知道截图够不够 很感谢您不厌其烦的回答问题o.o
啊
7楼2012-12-08 10:01:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hetianbiao

木虫 (著名写手)

【答案】应助回帖

★ ★
xiegangmai: 金币+2, 鼓励讨论交流 2012-12-09 11:16:00
引用回帖:
7楼: Originally posted by kashying at 2012-12-08 10:01:37
不知道截图够不够 很感谢您不厌其烦的回答问题o.o...

我觉得混合物的液化点和单质是不一样的。比如甲烷和氮气的混合物吧,常压下,理论上我温度到-162℃,应该甲烷和氮气完全分离吧?但是实际上液态甲烷里会有氮气存在,而气相氮气中也有甲烷的存在,因此要用低温精馏来分离。具体原理我也还没想明白哦
8楼2012-12-08 10:44:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kashying

银虫 (初入文坛)

引用回帖:
8楼: Originally posted by hetianbiao at 2012-12-08 10:44:03
我觉得混合物的液化点和单质是不一样的。比如甲烷和氮气的混合物吧,常压下,理论上我温度到-162℃,应该甲烷和氮气完全分离吧?但是实际上液态甲烷里会有氮气存在,而气相氮气中也有甲烷的存在,因此要用低温精馏 ...

分压原理呢?我想过分压原理 但是还是解释不清楚。是不是和各个组分的比例还有关系呢?
啊
9楼2012-12-08 10:46:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hetianbiao

木虫 (著名写手)

【答案】应助回帖

引用回帖:
9楼: Originally posted by kashying at 2012-12-08 10:46:54
分压原理呢?我想过分压原理 但是还是解释不清楚。是不是和各个组分的比例还有关系呢?...

这个我要再想想哦,大家都考虑下,想明白了交流一下哦

» 本帖已获得的红花(最新10朵)

10楼2012-12-08 11:09:29
