luzhong_2007木虫 (小有名气)
|
[求助]
懂电的师傅帮忙解答下哈~ 谢谢啦~
|
|

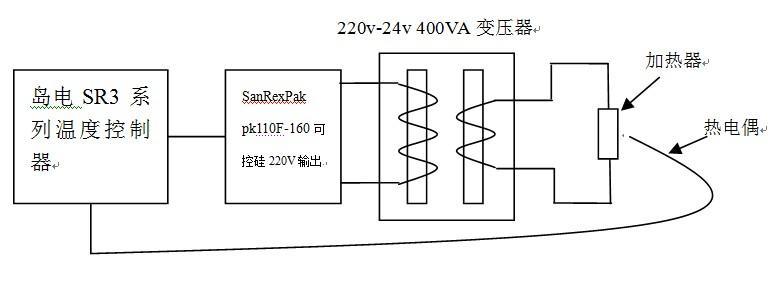

现有一台北仪的500D电子束蒸发镀膜机，想弄个石墨衬底加热装置，想把原有的烘烤功能换成衬底加热，现遇到一些问题，想问问懂行的虫友！ 原有烘烤功能通过岛电SR3系列温度控制器控制可控硅220V输出，我把该输出接到220v转24v的变压器上，利用将24v接在加热器两端，然后通过热电偶反馈给温度控制器，控制加热温度、加热速率等，如图。 问题： 加热时，温度控制器通过热电偶反馈的温度信号如何控制可控硅输出功率，是不是温度低时可控硅满功率输出？如是，这个满功率是不是就是变压器能提供的功率（400VA）？温度控制器和可控硅如何知道变压器的最大输出功率是多少？ 请懂行的虫友解惑，谢谢谢谢~  电路图.jpg |
回复此楼» 猜你喜欢
080500求调剂
已经有5人回复
-
269电子信息求调剂，可转专业
已经有5人回复
-
285求调剂
已经有15人回复
-
265求调剂
已经有8人回复
-
274求调剂求调剂
已经有5人回复
-
284求调剂
已经有4人回复
-
土木水利专硕276分求调剂
已经有4人回复
-
材料考研求调剂总分280
已经有9人回复
-
285求调剂
已经有6人回复
-
材料调剂
已经有9人回复
liu2004m
荣誉版主 (文坛精英)
- 博学EPI: 868
- 应助: 3918 (副教授)
- 贵宾: 14.059
- 金币: 74794.2
- 散金: 12860
- 红花: 124
- 沙发: 2
- 帖子: 32294
- 在线: 1760.9小时
- 虫号: 285887
- 注册: 2006-10-14
- 性别: GG
- 专业: 无机材料化学
- 管辖: 有奖问答
2楼2012-11-28 20:06:36
3楼2012-11-29 08:45:28
辽宁号
木虫 (著名写手)
航空母舰舰长
- 博学EPI: 83
- 应助: 81 (初中生)
- 金币: 4158.9
- 散金: 141
- 红花: 4
- 沙发: 106
- 帖子: 1920
- 在线: 419小时
- 虫号: 2031186
- 注册: 2012-09-26
- 性别: GG
- 专业: 半导体材料
4楼2012-11-29 13:47:24
辽宁号
木虫 (著名写手)
航空母舰舰长
- 博学EPI: 83
- 应助: 81 (初中生)
- 金币: 4158.9
- 散金: 141
- 红花: 4
- 沙发: 106
- 帖子: 1920
- 在线: 419小时
- 虫号: 2031186
- 注册: 2012-09-26
- 性别: GG
- 专业: 半导体材料
5楼2012-11-29 13:48:49
luzhong_2007
木虫 (小有名气)
- 博学EPI: 1
- 应助: 4 (幼儿园)
- 金币: 2968.1
- 散金: 600
- 帖子: 141
- 在线: 180.2小时
- 虫号: 1529397
- 注册: 2011-12-08
- 性别: GG
- 专业: 无机非金属类光电信息与功
6楼2012-11-29 15:19:20
luzhong_2007
木虫 (小有名气)
- 博学EPI: 1
- 应助: 4 (幼儿园)
- 金币: 2968.1
- 散金: 600
- 帖子: 141
- 在线: 180.2小时
- 虫号: 1529397
- 注册: 2011-12-08
- 性别: GG
- 专业: 无机非金属类光电信息与功
7楼2012-11-29 15:37:44
辽宁号
木虫 (著名写手)
航空母舰舰长
- 博学EPI: 83
- 应助: 81 (初中生)
- 金币: 4158.9
- 散金: 141
- 红花: 4
- 沙发: 106
- 帖子: 1920
- 在线: 419小时
- 虫号: 2031186
- 注册: 2012-09-26
- 性别: GG
- 专业: 半导体材料
【答案】应助回帖
|
石墨的电阻看温度区间吧。石墨电阻在(500－800℃)温区最低。低于该温区或高于该温区都是变大的。所以石墨炉丝是需要限幅输出。 参考： 石墨的电阻温度系数，在室温至(500－800℃)时为负, 高于(500-800℃) 时为正。 图3： 石墨在真空电阻炉上的应用 https://good.gd/2326933.htm |
8楼2012-11-29 17:52:52
