应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电化基础 » 清洗过的未修饰的 ITO 在铁氰化钾的CV很不好（峰间距大，还原峰宽），一直找不到原因
北京石油化工学院2026年研究生招生接收调剂公告
111/2返回列表12下一页
查看: 2394  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

jcok

银虫 (正式写手)

[求助] 清洗过的未修饰的 ITO 在铁氰化钾的CV很不好（峰间距大，还原峰宽），一直找不到原因

如题，小弟用的ITO的型号是SPI USA 15-30 ohm；铁氰化钾溶液为1m M的K3Fe(CN)6 in 0.1 M的KCl
尝试的清洗方法有（但始终CV图没有改善）：
（1）CH2Cl2 sonication ->methanol sonication 10 min -> 0.5 M K2CO3 in methanol:H2O (V/V 3:1) 45 min sonication->rinsed with copious H2O->N2 /140 ℃ dry it （Langmuir，2011,27,2545-2552）
（2）acetone sonication 10 min->isopropyl alcohol sonication 10 min ->RCA mixture (1:1:5 NH4OH:H2O2:H2O) sonication 10 min ->boiling in 80 ℃ H2O 30 min->rinsed with copious H2O--》N2 dry it (J.Phys. Chem. B 2001, 105, 4270- 4276)


CV条件为：init E(mV)=0
                 High E(mv)=200
                  Low E(mV)=-800
                 Init P/N=P (positive)
                N.O. of segments=6
                sample interval (mV)=1
                  Quiet time (sec)=2
                sensitivity(A/v)=10 uA/V

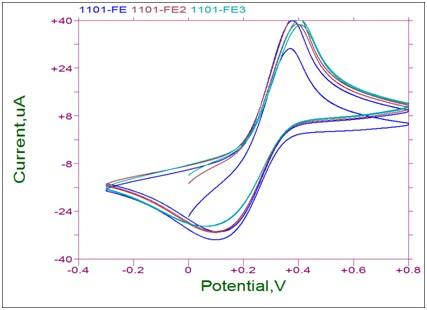

得到的结果如图：


尝试了10次了，难道就是表面没清洁干净，干燥后滴水都能铺开，表面难道还不够干净？？所有的溶液也重新配了，实在找不到原因了，文献结果重现不出来，困惑ing，请各位高手指点迷津，不胜感激！！~

cleaned bare ITO.jpg
回复此楼

» 猜你喜欢
跟mango一起加油么么哒~~
1楼 2012-11-21 14:48:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianxiaochun

实习版主 (知名作家)

聪聪家族之无敌小破孩

【答案】应助回帖

感谢参与，应助指数 +1
看不出来有啥不正常啊。。。。
感觉还好啦~
赞一下 回复此楼
我很个性，无需签名！
2楼2012-11-21 14:51:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
CV图看似很好，峰值电位差太大，可能主要是电极材料经过你的特殊处理后表现出的不稳定性，或参与了电子转移过程。
不像Au , Pt, 玻碳电极，ITO不能用强碱，强酸，强氧化剂处理。你刚好或多或少地使用这些手段。因此，你先用有机溶剂脱脂处理后，再试一试，看看结果如何。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

jcok
Themoreamanlearns,themoreheknowshisignorance!
3楼2012-11-21 15:04:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jcok

银虫 (正式写手)
引用回帖:
2楼: Originally posted by tianxiaochun at 2012-11-21 14:51:03
看不出来有啥不正常啊。。。。
感觉还好啦~

但是就是重复不出来组里师兄当时的CV图（图2）

师兄做的ITO CV.png
赞一下 回复此楼
跟mango一起加油么么哒~~
4楼2012-11-21 16:35:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianxiaochun

实习版主 (知名作家)

聪聪家族之无敌小破孩

【答案】应助回帖

★ ★
jcok: 金币+2, ★★★很有帮助, 谢谢 尝试过的 2012-11-22 08:24:18
引用回帖:
4楼: Originally posted by jcok at 2012-11-21 16:35:19
但是就是重复不出来组里师兄当时的CV图（图2）

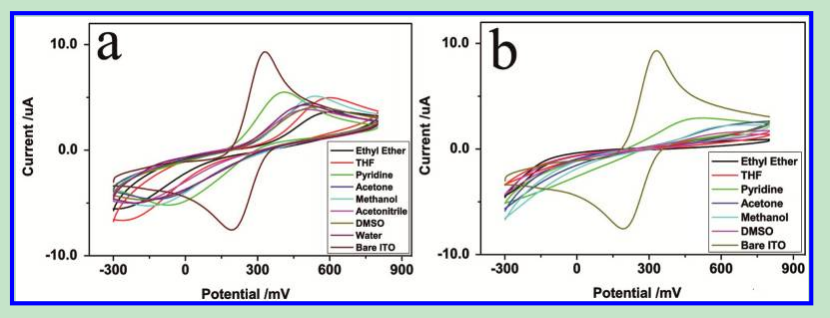

6e/3b/913529_1353486911_629.png|1
师兄做的ITO CV.png
...

师兄也是用同样的清洗方法？
尝试一下 丙酮 乙醇  超纯水的清洗方法？
赞一下 回复此楼
我很个性，无需签名！
5楼2012-11-21 17:13:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jcok

银虫 (正式写手)
送鲜花一朵
引用回帖:
3楼: Originally posted by Jackcd12 at 2012-11-21 15:04:38
CV图看似很好，峰值电位差太大，可能主要是电极材料经过你的特殊处理后表现出的不稳定性，或参与了电子转移过程。
不像Au , Pt, 玻碳电极，ITO不能用强碱，强酸，强氧化剂处理。你刚好或多或少地使用这些手段。因此 ...

谢谢 分析。降低了铁氰化钾的浓度解决问题了。嘿嘿
赞一下 回复此楼
跟mango一起加油么么哒~~
6楼2012-11-22 08:25:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fenxijia

禁虫 (小有名气)
本帖内容被屏蔽
7楼2013-05-13 17:47:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jcok

银虫 (正式写手)
引用回帖:
7楼: Originally posted by fenxijia at 2013-05-13 17:47:01
ITO是切割过的吗？

嗯 买的尺寸是22 mm* 22 mm, 对半切，可以当两片用
赞一下 回复此楼
跟mango一起加油么么哒~~
8楼2013-07-15 14:43:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jcok

银虫 (正式写手)
引用回帖:
3楼: Originally posted by Jackcd12 at 2012-11-21 15:04:38
CV图看似很好，峰值电位差太大，可能主要是电极材料经过你的特殊处理后表现出的不稳定性，或参与了电子转移过程。
不像Au , Pt, 玻碳电极，ITO不能用强碱，强酸，强氧化剂处理。你刚好或多或少地使用这些手段。因此 ...

大牛，谢谢你的指点哈！~
不知你遇到这样问题没？洗干净的ITO做XPS表征会出现C1s峰，文献里面也出现过，是外来C污染，不好避免，288-290之间有COOH峰；而我后面修饰的苯甲酸，官能团也是COOH，那我怎么扣除bare ITO上的COOH呢？
因为修饰完苯甲酸后，原先裸片子上COOH的信号会降低，请问你怎么处理呢？
赞一下 回复此楼
跟mango一起加油么么哒~~
9楼2013-07-16 09:45:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

在空气中的实验都涉及大CO2的污染问题，但你的膜厚度达到微米级后，基板上的C污染就可以忽略了。我没有定量过这个问题，不太清楚。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
10楼2013-07-16 12:14:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 jcok 的主题更新
111/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 085600，320分求调剂 +15 大馋小子 2026-04-04 16/800 2026-04-06 06:34 by houyaoxu
[考研] 求调剂 +7 张zic 2026-04-05 8/400 2026-04-05 22:57 by Hdyxbekcb
[考研] 生物与医药086000调剂一志愿西北农林320分 +3 美美女士 2026-04-03 3/150 2026-04-05 21:55 by 学员8dgXkO
[考研] 求调剂求调剂 +8 121. 2026-04-02 8/400 2026-04-05 20:15 by lys0704
[考研] 304求调剂 +3 luoye0105 2026-04-05 3/150 2026-04-05 18:16 by 土木硕士招生
[考研] 275求调剂 +16 waltzh 2026-04-01 16/800 2026-04-05 17:14 by Hdyxbekcb
[考研] 272求调剂 +4 电气李 2026-04-05 4/200 2026-04-05 10:41 by lbsjt
[考研] 生物工程求调剂 +6 喜欢还是不甘心 2026-04-05 6/300 2026-04-05 10:28 by 唐沐儿
[考研] 323分（计算机视觉和大模型项目）能直接上手 +3 chaoxiicy 2026-04-01 3/150 2026-04-05 00:50 by chongya
[考研] 一志愿南昌大学324求调剂 +9 hanamiko 2026-03-30 9/450 2026-04-04 11:04 by 猪会飞
[考研] 求调剂，一志愿北京中医药大学 +3 小小达不溜 2026-04-02 3/150 2026-04-03 22:55 by 冲矢昴星团
[考研] 一志愿华东理工大学，080500学硕，317分，求调剂 +13 s1145 2026-03-31 15/750 2026-04-03 11:44 by msi123
[考研] 调剂 +7 祉岷. 2026-04-02 7/350 2026-04-03 09:11 by 花呗还欠600
[考研] 一志愿陕西师范大学生物学317分 +5 1563日。 2026-04-02 5/250 2026-04-03 06:58 by ilovexiaobin
[考研] 318求调剂 +3 笃行致远. 2026-03-31 4/200 2026-04-02 15:56 by Jaylen.
[考研] 271求调剂 +15 勒布朗@ 2026-03-31 20/1000 2026-04-02 11:24 by Sammy2
[考研] 354求调剂 +4 lxb598 2026-03-31 5/250 2026-04-02 09:55 by Jaylen.
[考研] 303分 0807学硕求调剂 +3 TYC3632 2026-04-01 3/150 2026-04-01 19:24 by lwk2004
[考研] 材料与化工（0856）304求B区调剂 +8 邱gl 2026-03-30 16/800 2026-04-01 17:58 by 邱gl
[考研] 0855机械初试280求调剂 +3 kazenotori 2026-03-31 3/150 2026-04-01 10:08 by JourneyLucky
信息提示
关闭
请填处理意见
关闭
