[求助]
求助：不锈钢焊接模拟
|
|

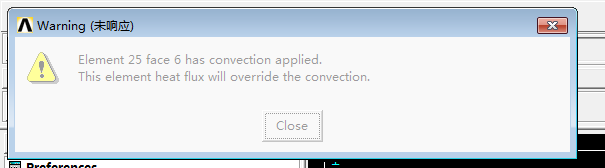

最后施加热载荷的时候的时候出现Warninig提示： Elment 25 face 6 has convention applied. This element heat flux will override the convenction. 然后ANSYS就自动退出了。 请问是哪一步出了问题？？（红字部分出现Warning） 计算程序： *dim,flux2,table,max_x,max_y,max_time,x,y,time *do,k,1,max_time,1 *do,i,1,max_x,1 flux2(i,0,k)=(i-1)*rb *enddo *do,j,1,max_y,1 flux2(0,j,k)=(j-1)*rb *enddo *do,i,1,max_x,1 *do,j,1,max_y,1 x=v*(k-1)*tinc y=0 distance=sqrt(((i-1)*rb-x)**2+((j-1)*rb-y)**2) *if,distance,le,r,then flux2(i,j,k)=qmax/exp(3*distance**2/(r**2)) *else flux2(i,j,k)=0 *endif *enddo *enddo flux2(0,0,k)=(k-1)*tinc nsel,s,loc,z,h0 sf,all,hflux,%flux2% allsel,all solve *enddo save time,20 nsubst,10 solve time,44 nsubst,24 solve time,644 nsubst,20 solve time,7244 nsubst,100 solve save FINISH  Warning.png |
