应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 高分子 » 成型加工 » 挤出LLDPE/PET共混物出现了皮芯层分散相结构迥异的现象
81/1返回列表
查看: 1376  |  回复: 7
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

j0743001156

新虫 (初入文坛)

[求助] 挤出LLDPE/PET共混物出现了皮芯层分散相结构迥异的现象 已有1人参与

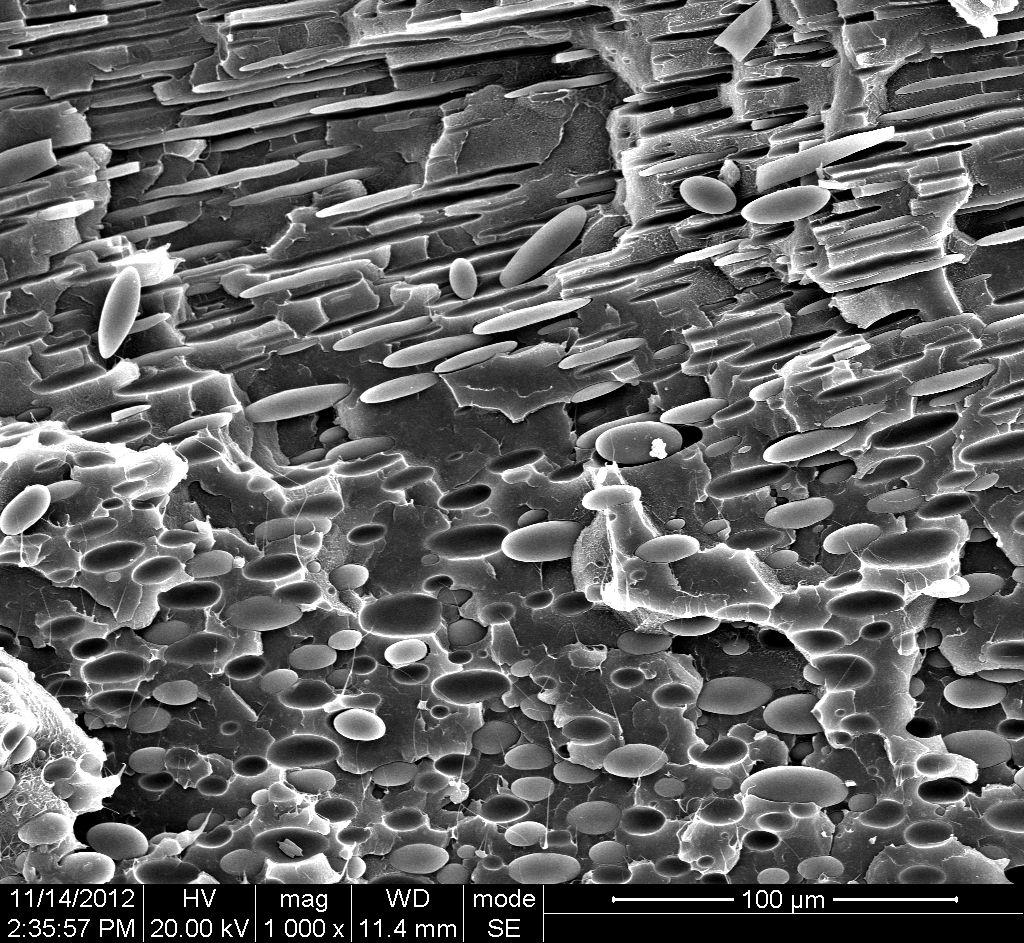

LLDPE/PET共混挤出，本来目的是想要得到原位成纤的PET，结果很出乎意料：制得的片层中间得到很长的纤维，越往两边逐渐转变为椭球形，最靠近边上为球形分散的粒子。一般做挤出都认为越靠近边缘的剪切作用越强，所以得到的往往是相反的情况，边缘应该是纤维状而中间呈现椭球或球形粒子。觉得很疑惑，希望有做相关研究的虫子们一起分析一下原因。上传两张垂直挤出方向上的SEM图分别是中间区域和边缘区域。




回复此楼

» 收录本帖的淘帖专辑推荐

聚酯PETPBT

» 猜你喜欢
1楼 2012-11-19 20:16:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

granthill63

铁杆木虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
关于您的问题，我有以下幼稚想法，供您参考：
1 双螺杆挤出造粒时，中间部分的剪切作用应该最强，出现长纤维是很理想的。
2 球状或椭球状颗粒的形成或许是由于未经过强烈的剪切或拉伸作用。
3 两张图片分别为5000倍及1000倍放大，最好分开来看，而且对于塑料而言都属于高倍数观察了，如果希望通过电镜来观察球状颗粒与纤维的比例，最好采用低倍数大面积观察，更有说服力。
赞一下 回复此楼
2楼2012-11-20 05:31:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

俏皮小猫猫

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
是不是因为末端效应的缘故？料填多了？压力大了？挤出口那里平滑过渡是不是好些？在上学，还没经验，希望楼主能解决问题。
赞一下 回复此楼
3楼2012-11-20 19:19:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

j0743001156

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by granthill63 at 2012-11-20 05:31:23
关于您的问题，我有以下幼稚想法，供您参考：
1 双螺杆挤出造粒时，中间部分的剪切作用应该最强，出现长纤维是很理想的。
2 球状或椭球状颗粒的形成或许是由于未经过强烈的剪切或拉伸作用。
3 两张图片分别为500 ...

通常情况下，我们实验室的其他人做出结果是相反的，边缘的剪切作用强形成纤维，中间的剪切作用弱仍保持球状。但是他们的体系不一样是其他的聚合物。我做了相反的体系PET/LLDPE 也是30%，得到的SEM图也是类似的，神奇了，因为之前还考虑是不是粘度比的影响
赞一下 回复此楼
4楼2012-11-20 22:08:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiboyin

银虫 (小有名气)
楼主，你这个机构，拉伸强度和弯曲模量怎么样啊？
赞一下 回复此楼
5楼2012-11-23 12:37:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

polywind

木虫 (正式写手)

铁杆木虫

【答案】应助回帖

我感觉是由于二者的相容性，表面张力，粘度的差别，一种成分迁移到了表面。中间成纤的部分主要是一种主分，表面有两种成分，由于相容性不好，一种分散在另一种里就成了球。不知道楼主图片中对应共混物的组成，所以具体不好分析。
赞一下 回复此楼
朝闻道，夕死可矣
6楼2012-11-23 13:00:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaohongfeng

木虫 (正式写手)

【答案】应助回帖

lz最好是放同样放大比倍率的电镜图，不然比较起来吃力。我个人觉得如果边缘剪切太强，PET纤维断裂形成小的椭圆颗粒。仅供参考。
赞一下 回复此楼
一个人的自信能带来无穷的动力，拖延是科研最大的敌人！
7楼2012-11-23 13:14:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gj00680

新虫 (初入文坛)

【答案】应助回帖

对于不相容或部分相容共混物，剪切越强越容易形成球形分散相，剪切小才容易形成层状。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
8楼2014-04-24 15:16:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 j0743001156 的主题更新
81/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[教师之家] 上海大学实验技术岗位非升即走 +11 嘻嘻哈哈乐呵呵 2026-05-15 12/600 2026-05-19 22:17 by otani
[基金申请] 评审有感 +11 popular289 2026-05-18 17/850 2026-05-19 22:09 by 一碗砂锅米线
[有机交流] 如何实现卤原子转化 +3 BT20230424 2026-05-15 7/350 2026-05-19 19:23 by bencaidai
[考博] 云南大学材料与能源学院解琳课题组钙钛矿博士招生 +3 光伏爱好者 2026-05-17 5/250 2026-05-19 19:13 by 光伏爱好者
[有机交流] 反应很差，大量原料没有反应 5+3 Mr.Zot 2026-05-19 3/150 2026-05-19 13:56 by xtlilibin
[论文投稿] Sci. Bull. 悲剧经验 +4 jyang1999 2026-05-16 4/200 2026-05-19 10:56 by maolC
[考博] 找博士生导师 +6 小代想上岸 2026-05-15 7/350 2026-05-19 10:22 by free_fisher
[基金申请] 同样的基金本子，换个专家直接从C变A！ +3 国自然国社科中 2026-05-19 3/150 2026-05-19 08:50 by Equinoxhua
[考博] 26/27博士推荐 +4 1木头人13949 2026-05-13 4/200 2026-05-19 08:29 by zhyzzh
[考博] 2026博士还有哪些学校有名额 +7 小王求读研 2026-05-15 8/400 2026-05-19 08:27 by zhyzzh
[考博] 博士申请 +5 星…… 2026-05-18 6/300 2026-05-18 23:49 by 糊糊涂涂好
[基金申请] 面上本子正文33页，违规吗？会被低分嘛？ +8 1234567wang 2026-05-17 10/500 2026-05-18 18:52 by zzahkj
[硕博家园] 考博自荐 +5 科研狗111 2026-05-13 6/300 2026-05-18 11:22 by 糊糊涂涂好
[基金申请] 青C资助名额大幅增加！ +12 西葫芦炒鸡蛋 2026-05-13 16/800 2026-05-18 10:02 by Equinoxhua
[基金申请] 重磅！青年科学基金项目（C类）资助增幅预计超过50% +7 水和泥不是水泥 2026-05-13 10/500 2026-05-18 07:50 by 水和泥不是水泥
[文学芳草园] 半夜喝咖啡 +3 myrtle 2026-05-15 5/250 2026-05-18 01:03 by 小沈2018
[有机交流] 求有机合成大神指点三硫酸乙烯酯（CAS：2793408-99-6）的合成路线 30+3 Leekmid 2026-05-13 10/500 2026-05-16 16:37 by czyzsu
[教师之家] 教学课件你会给同学吗 +8 硕士研究生吗 2026-05-13 8/400 2026-05-14 22:23 by 常规沥青
[考博] 26应届毕业生考博求助 +3 wo一定上岸 2026-05-13 3/150 2026-05-14 21:47 by 明海天涯
[考博] 材料类只有一篇综述能申博么 +4 乐逍遥谷 2026-05-13 4/200 2026-05-14 12:05 by zhyzzh
信息提示
关闭
请填处理意见
关闭
