[求助] 翼型绕流分析边界层划分问题

划分翼型的边界层网格时，当翼型后缘为尖角时，为什么无法生成边界层，改为圆弧时，虽然可以生成边界层，但是划分网格的时候为什么会出现图片5 所示的问题啊？后缘那个地方乱七八糟的，求高手解答，既能得到较好的网格，又能划分出边界层，我该怎么做呢？
















回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
率性而为……
1楼 2012-11-19 16:37:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

火焰龙息

铁虫 (小有名气)

【答案】应助回帖

★
xiegangmai: 金币+1, 谢谢参与 2012-11-24 20:44:25
引用回帖:
9楼: Originally posted by water217 at 2012-11-22 17:55:26
这是我查的参考文献里的边界层网格，我不知道他是怎么做出来的，我感觉他的后缘部分并没有加密。我感觉问题有可能是是在autocad几何模型上了，我的几何模型分了两段，一段是翼型的曲线，是通过专门的翼型软件生成的 ...

从图形直观上看，他后缘是通过增加后缘线的单元节点数——边界层网格——面网格，减小边界层第一层的高度，增加边界层网格的层数。由于几何图形精度的问题，可能在gambit里面出现双边，你看看后缘线是不是有多条。
赞一下(1人) 回复此楼
在绝望中寻找希望，人生终将辉煌
11楼2012-11-22 20:04:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七-vip

新虫 (小有名气)
★
xiegangmai: 金币+1, 谢谢参与！ 2013-06-02 10:58:21
加密尺度不够吧  一般都是翼型的10-5
赞一下(1人) 回复此楼
12楼2013-05-30 20:54:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cxyxmc

新虫 (初入文坛)
楼主这个问题解决了吗。。求教啊
赞一下(1人) 回复此楼
13楼2014-05-20 10:09:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1029弟弟

新虫 (初入文坛)
请问您是怎么生成边界层网格的啊，我用的ICEM，已经把翼型曲线上的节点数设置为10000了，还是三角形网格
赞一下(1人) 回复此楼
14楼2014-10-23 16:47:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

zjspring

木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与 2012-11-20 21:39:41
可以先初略画好，迭代算几步后，选择自适应网格，根据某梯度对网格进行自适应加密
赞一下 回复此楼
2楼2012-11-19 19:04:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

water217

银虫 (小有名气)
引用回帖:
2楼: Originally posted by zjspring at 2012-11-19 19:04:18
可以先初略画好，迭代算几步后，选择自适应网格，根据某梯度对网格进行自适应加密

你觉得我的图片4后缘那个地方网格出现那个问题是什么原因啊？影不影响计算，边界层网格和外边划分面网格有重叠部分
赞一下 回复此楼
率性而为……
3楼2012-11-19 22:31:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

water217

银虫 (小有名气)
帖子要沉了吗？
回复此楼
率性而为……
4楼2012-11-21 09:00:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

water217

银虫 (小有名气)
只好自己顶了
回复此楼
率性而为……
5楼2012-11-21 09:00:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

water217

银虫 (小有名气)
再顶……
回复此楼
率性而为……
6楼2012-11-21 21:46:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

火焰龙息

铁虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢建议 2012-11-24 20:44:11
water217: 金币+10, ★有帮助, 谢谢你的回帖，我解决了，其实不重合也没关系，应该不影响计算，可以调整到重合 2012-11-25 22:30:27
网格渐变不够啊，机翼尾部要逐渐加密的，你检查一下你的网格质量，网格逐渐加密，我记得这个有个资料上有这个例子的，你好好看看资料吧，做研究不能着急
赞一下 回复此楼
在绝望中寻找希望，人生终将辉煌
7楼2012-11-22 11:15:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

18662515085

银虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
4楼: Originally posted by water217 at 2012-11-21 09:00:15
帖子要沉了吗？

看你这么着急
几何发给我，我来给你画吧
赞一下 回复此楼
8楼2012-11-22 12:02:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

water217

银虫 (小有名气)
引用回帖:
7楼: Originally posted by 火焰龙息 at 2012-11-22 11:15:29
网格渐变不够啊，机翼尾部要逐渐加密的，你检查一下你的网格质量，网格逐渐加密，我记得这个有个资料上有这个例子的，你好好看看资料吧，做研究不能着急

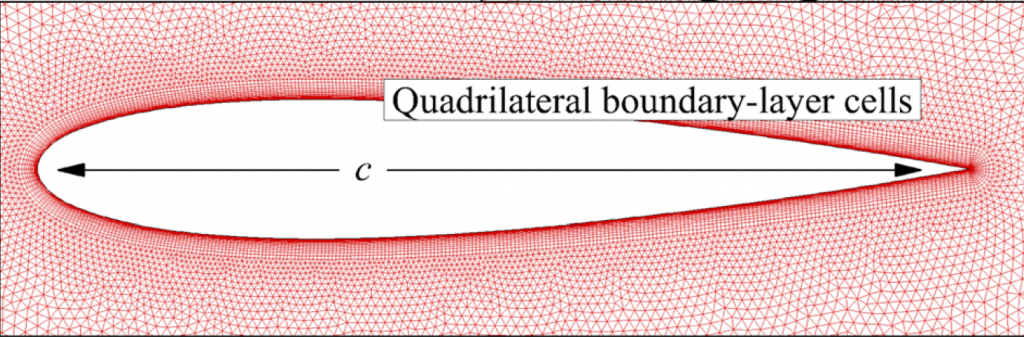

这是我查的参考文献里的边界层网格，我不知道他是怎么做出来的，我感觉他的后缘部分并没有加密。我感觉问题有可能是是在autocad几何模型上了，我的几何模型分了两段，一段是翼型的曲线，是通过专门的翼型软件生成的，但是该曲线后缘部分不闭合，我用圆弧将后缘闭合，圆弧与曲线两端相切。导入GAMBIT时，也是两段，对翼型曲线划分网格还没有问题，但是画面网格的时候就出现上面的问题了。

赞一下 回复此楼
率性而为……
9楼2012-11-22 17:55:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

water217

银虫 (小有名气)
引用回帖:
7楼: Originally posted by 火焰龙息 at 2012-11-22 11:15:29
网格渐变不够啊，机翼尾部要逐渐加密的，你检查一下你的网格质量，网格逐渐加密，我记得这个有个资料上有这个例子的，你好好看看资料吧，做研究不能着急

我觉得如果翼型是一段曲线，是不是没有这个问题了，但是一段曲线后缘由于有尖角，我老是无法生成边界层。
赞一下 回复此楼
率性而为……
10楼2012-11-22 17:56:47
