小木虫论坛-学术科研互动平台 » 化学化工区 » 催化 » 表征 » 沉积铂电极有效表面积计算
111/2返回列表12下一页
查看: 2572  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看
本帖产生 1 个 C-EPI ，点击这里进行查看

电化学工作站

金虫 (正式写手)

[求助] 沉积铂电极有效表面积计算

请问大家沉积铂电极有效表面积计算怎么计算？我看到的都是在硫酸溶液中扫描，然后看吸氢，得到的是多少mC cm-1,这个是怎么计算出来的？还有我看文献中的CV图的纵坐标都是J(mA cm-2),这个是怎么来的，是要除以电极的几何面积得到的吗？
回复此楼

» 收录本帖的淘帖专辑推荐

基础电化学 甲醇电催化氧化

» 猜你喜欢
努力前进
1楼 2012-11-19 11:01:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

躬莫

至尊木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
cxqtitan: 金币+2, 感谢应助。但是您貌似忘了把公式贴上来了吧 2012-11-20 10:42:51
cxqtitan: C-EPI+1, 感谢您详细专业的回答，欢迎常来 2012-11-20 11:31:37

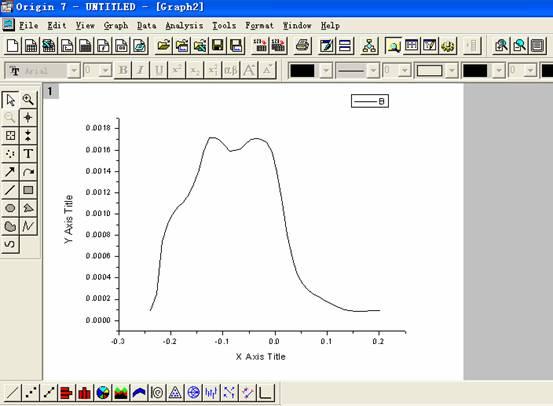

一般用Origin计算CV积分面积，

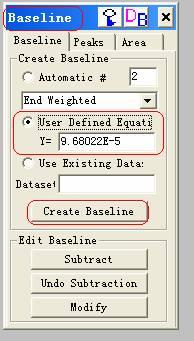

在Tools中选Baseline，选中User Defined Equation，在Y＝后粘贴上步复制得到的数据，点击Create Baseline。

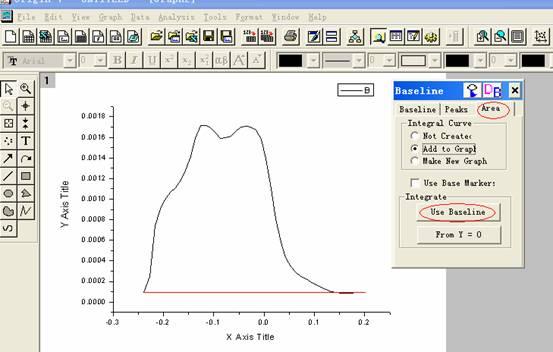

得到基线后，选择Area，点击Use Baseline。

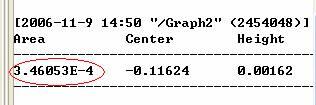

得到以下结果，其中Area下方对应的数值即所求积分面积S，该面积除以扫描速度（如0.02V/s）即得电量QH。


Pt电催化剂的电化学活性表面积EAS(m2/gPt)可按下式计算：

其中，
m为电极上的催化剂质量
C为Pt对氢的单位吸附电容，=0.21mC/cm2
对于具体的计算过程，你自己推倒吧，比较简单，但需要把单位搞清楚，一般计算出来的Pt黑面积为～10m2/g，Pt/C为几十m2/g，如果你算出来的为几百或几m2/g，说明你的单位换算错了，重新把公式搞一遍
赞一下 回复此楼
4楼2012-11-20 10:38:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

躬莫

至尊木虫 (著名写手)
★ ★
missu001: 金币+2, 感谢，辛苦了 2012-11-20 11:03:57
Pt电催化剂的电化学活性表面积EAS(m2/gPt)可按下式计算，图1，其中Q=图2




赞一下(1人) 回复此楼
6楼2012-11-20 10:55:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

07231207

金虫 (小有名气)

燃电人

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
pzypdl: 金币+1, 谢谢回帖交流，欢迎常来！ 2012-11-19 15:28:52
电化学工作站: 金币+1, ★★★很有帮助 2012-11-19 19:19:05
文献里有好多的计算ECSA=Q/0.21*mPt  Q是电量，可以作I-t求积分，这里要注意单位换算
赞一下 回复此楼
思想远胜于一切
2楼2012-11-19 15:19:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电化学工作站

金虫 (正式写手)
引用回帖:
2楼: Originally posted by 07231207 at 2012-11-19 15:19:35
文献里有好多的计算ECSA=Q/0.21*mPt  Q是电量，可以作I-t求积分，这里要注意单位换算

我知道这个公式，就是不明白里面的Q怎么计算来的
赞一下 回复此楼
努力前进
3楼2012-11-19 19:28:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

躬莫

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
电化学工作站: 金币+2, ★★★★★最佳答案, 很有用，谢谢 2012-11-20 15:45:40
电化学工作站: 金币+7 2012-11-20 15:46:22
pzypdl: 金币+4, 谢谢回帖交流！ 2012-12-03 23:24:29
这四个图（加上前面那一个）是按照先后顺序排列的，或者你去豆丁上找下用Origin计算电化学活性面积方法，里面有相关的资料。







赞一下 回复此楼
5楼2012-11-20 10:50:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电化学工作站

金虫 (正式写手)
引用回帖:
6楼: Originally posted by 躬莫 at 2012-11-20 10:55:50
Pt电催化剂的电化学活性表面积EAS(m2/gPt)可按下式计算，图1，其中Q=图2
c7/a4/979929_1353380098_277.jpg|1
78/64/979929_1353380137_221.jpg|2
...

谢谢哦！
回复此楼
努力前进
7楼2012-11-20 15:44:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电化学工作站

金虫 (正式写手)
引用回帖:
5楼: Originally posted by 躬莫 at 2012-11-20 10:50:28
这四个图（加上前面那一个）是按照先后顺序排列的，或者你去豆丁上找下用Origin计算电化学活性面积方法，里面有相关的资料。
5a/2c/979929_1353379534_810.jpg|2
4b/12/979929_1353379670_711.j ...

谢谢！
回复此楼
努力前进
8楼2012-11-20 15:46:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pangweigui

木虫 (小有名气)
“在Y＝后粘贴上步复制得到的数据”是从哪得出来的？
赞一下 回复此楼
贵在持之以恒
9楼2012-12-03 20:51:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电化学工作站

金虫 (正式写手)
引用回帖:
4楼: Originally posted by 躬莫 at 2012-11-20 10:38:56
一般用Origin计算CV积分面积，





在Tools中选Baseline，选中User Defined Equation，在Y＝后粘贴上步复制得到的数据，点击Create Baseline。

得到基线后，选择Area，点击Use Baseline。

得到以下 ...

催化剂质量应该怎么计算？
赞一下 回复此楼
努力前进
10楼2012-12-04 08:20:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
