[求助] 怎么在FR-4板子上精确印制金属图案？？

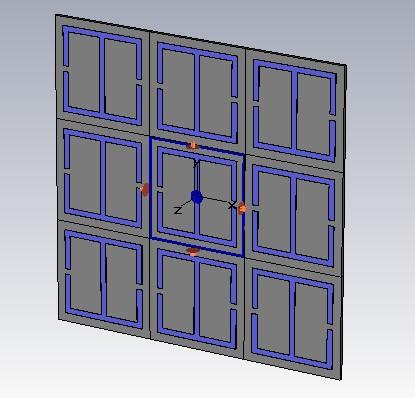

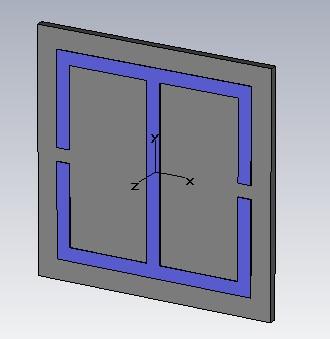

如图1，是单元胞结构，长宽6*6mm，灰色的板子是高分子物质，蓝色的开环结构部分是铝，铝在板子的表面，厚度为0.017mm，铝条的宽度为0.5mm左右。如果要在一块大板子上做出如图2所示的那样周期性排列的开环结构，怎样能够精确且不是很耗时的实现呢？？？有大神知道吗？望指点。。。。





注：我们实验室有台雕刻机，之前做过将铝箔铺在板子上，然后用雕刻机把多余的铝铣掉，这个对于厘米级的还凑合；但是mm级的，大针头不能雕出这么细的线条，小针头要想把其他部分挖走太耗时（做90个得要半个多月。。。），所以想问下有没有直接就能在板子上镀上，或者印上，或者沉积上具有一定厚度的这种铝开环结构？

[ Last edited by longjing88 on 2012-11-15 at 19:44 ]
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2012-11-15 19:33:31
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

daishu666

禁虫 (小有名气)
感谢参与，应助指数 +1
ant_512: 可以具体说下~ 2012-11-16 08:24:21
本帖内容被屏蔽
2楼2012-11-16 03:19:29
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

scchung

铁杆木虫 (著名写手)

chung

【答案】应助回帖

★
感谢参与，应助指数 +1
ant_512: 金币+1, Thank you for help! 2012-11-16 15:45:45
PCB.
You need to tell more details about:
1)Base material  2)the board size
赞一下 回复此楼
chung
3楼2012-11-16 06:03:14
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

qihuarong

银虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
ant_512: 金币+1, 感谢应助！ 2012-11-16 15:45:26
用电镀吧，这么精细的结构，唯有电镀是解决之道了。
赞一下 回复此楼
生命如原野一株草，该嫩绿就嫩绿，该绽放就绽放，该结果就结果，该枯萎就枯萎...
4楼2012-11-16 08:50:58
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

softman606

银虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
ant_512: 金币+1, Thank you for help! 2012-11-16 15:45:52
look for some PCB info to deal with.a case for PCB engineer
赞一下 回复此楼
5楼2012-11-16 14:43:34
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

scchung

铁杆木虫 (著名写手)

chung

【答案】应助回帖

I am a PCB engineer. We can share something. So, pls try to list out your requirment.
赞一下 回复此楼
chung
6楼2012-11-16 22:41:11
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

longjing88

金虫 (小有名气)
引用回帖:
6楼: Originally posted by scchung at 2012-11-16 22:41:11
I am a PCB engineer. We can share something. So, pls try to list out your requirment.

方便的话留个QQ
回复此楼
7楼2012-11-18 09:47:47
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

scchung

铁杆木虫 (著名写手)

chung

【答案】应助回帖

我無qq,email: scchung888@yahoo.com.hk
赞一下 回复此楼
chung
8楼2012-11-18 10:07:07
