[求助] 请教个关于金属化聚丙烯薄膜电容器的金属蒸镀层消失的问题 已有3人参与

帮我表哥请教一下各位大侠:

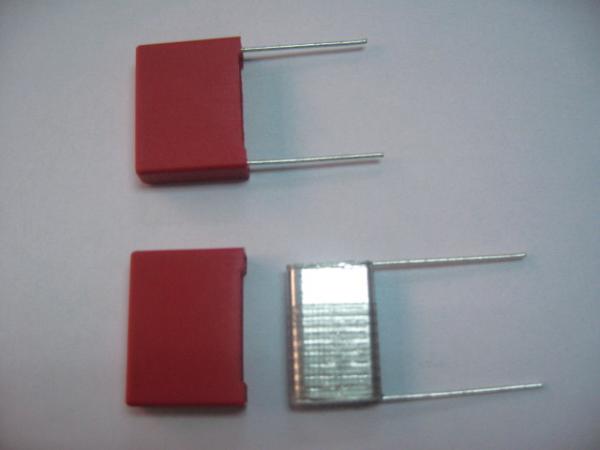

图一:是电容器的实物外型和拆分结构(红色的外壳:材质为PBT的人造树脂的注塑成型体,带引脚的为电容器的芯子:聚丙烯薄膜作为基膜上面有一层金属铝的蒸镀层然后又蒸镀一层金属锌,焊接引线的地方为喷涂的金属锌然后又喷涂4:6的锡锌合金,引线为镀锡铜包钢,把电容器芯子插入红色外壳然后灌注树脂即可!)

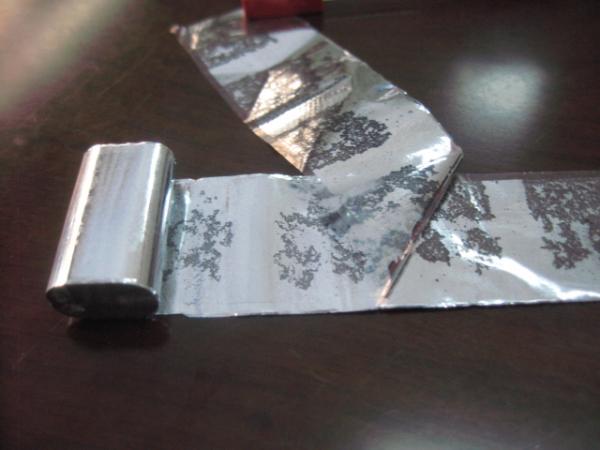

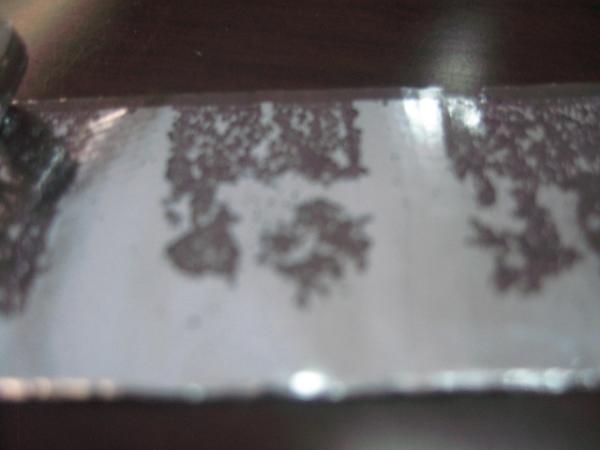

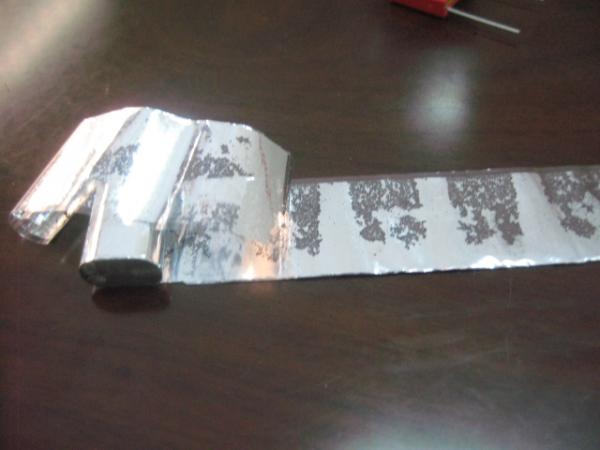

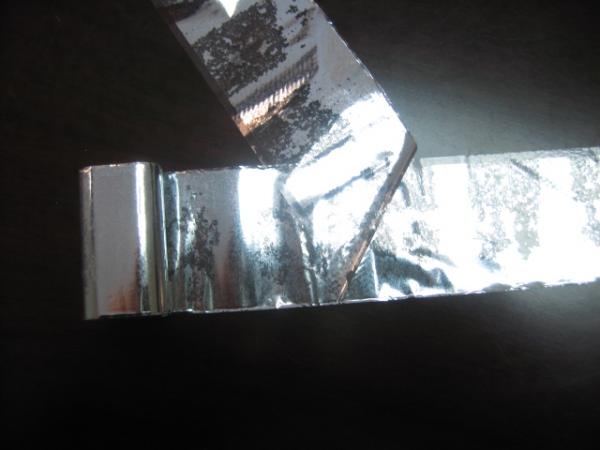

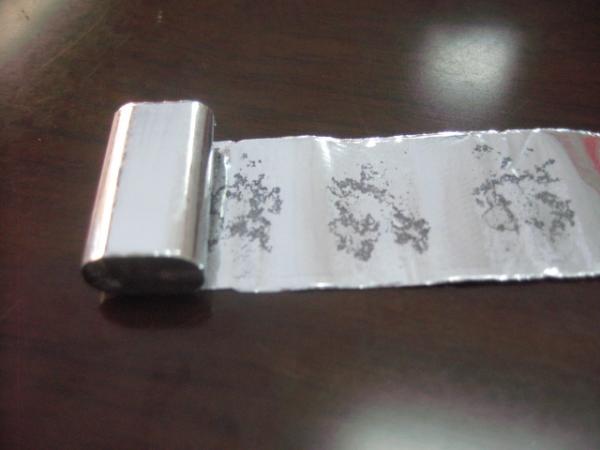

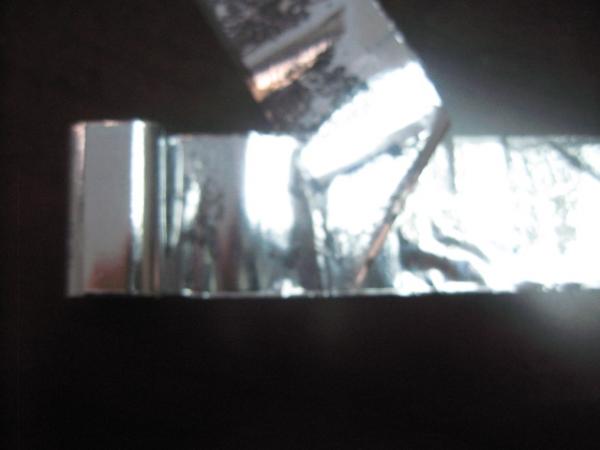

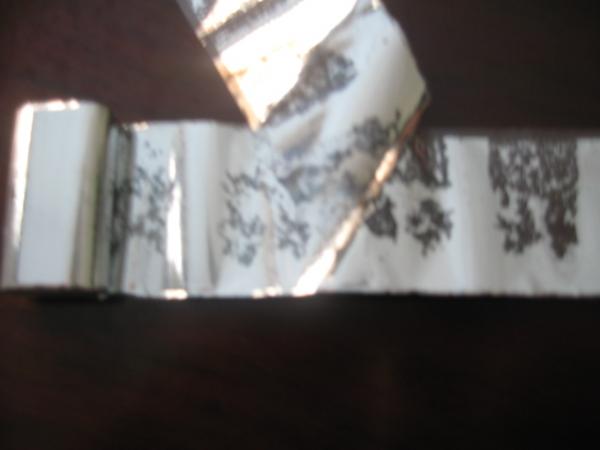

问题的现象:给电容器两端施加220-240VAC  50HZ 的交流电在48小时以后容量会衰减即聚丙烯薄膜基膜上面金属涂层不见,随着时间的推移金属涂层会完全消失(详见以下的图片中)













需要解决的问题: 聚丙烯薄膜基膜上面金属涂层(锌.铝)消失产生的条件和过程?去哪里了?变成什么了?
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

weizhongke

铜虫 (初入文坛)

1、是一边镀层没有还是两边都有,是芯包外边镀层消失还是内部也一样,
2、有以下几种可能性。芯包受潮,边缘镀层氧化,随着交流冲击,边缘的镀层汽化、挥发;芯包喷金时第二面受喷金风尘污染,喷涂接触电阻偏大,附着力不强,交流试验时发热严重,甚至外壳鼓肚,容量严重衰减,损耗变大;膜中间镀层消失,如在平面位置,圆弧位置正常的话,可能是热压压力过大造成,有时热压完急剧冷却,芯包表面甚至会出现水珠,马上串进芯子端面,也是造成氧化的原因。
3、详细情况要结合工艺、材料、详细解剖情况分析,这个问题一般很好解决。
卫中科  18056392906

» 本帖已获得的红花(最新10朵)

宁国裕华电器有限公司
7楼2013-06-03 17:42:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

pkubnu

金虫 (小有名气)

顶一下,没人帮我回答吗?呜呜呜
2楼2012-11-20 11:11:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fds329

荣誉版主 (文坛精英)

鱼大婶

优秀版主优秀版主优秀版主优秀版主

建议到其他版块求助试一下,这里的金币长期没人呢应助可以申请退还的。
3楼2012-11-27 08:53:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

暖暖8810

金虫 (小有名气)

【答案】应助回帖

首先,你用的是国产蒸镀的膜吧,那个厂家的呢?
其次,热压的温度是多少,是否过高,时间过长;
再次,220vac 在什么温度下作的是呀;
最后,金属层消失可能自愈(不过少量),另外,可能温度过高,金属层挥发,再次,拆开薄膜时是否有粘着的对面薄膜的痕迹;最大的可能就是蒸镀技术太差。

» 本帖已获得的红花(最新10朵)

4楼2013-05-29 09:35:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pkubnu

金虫 (小有名气)

送红花一朵
引用回帖:
4楼: Originally posted by 暖暖8810 at 2013-05-29 09:35:53
首先,你用的是国产蒸镀的膜吧,那个厂家的呢?
其次,热压的温度是多少,是否过高,时间过长;
再次,220vac 在什么温度下作的是呀;
最后,金属层消失可能自愈(不过少量),另外,可能温度过高,金属层挥发 ...

给金币如何操作呀?没搞清楚
5楼2013-05-29 13:54:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pkubnu

金虫 (小有名气)

sddtc888: 提醒一下,化学化工区禁止在回帖中留下Email、QQ、QQ群、电话号码等相关个人信息,如需私下联系,请通过站内短消息进行沟通,谢谢合作! 2013-05-29 19:31:02
引用回帖:
4楼: Originally posted by 暖暖8810 at 2013-05-29 09:35:53
首先,你用的是国产蒸镀的膜吧,那个厂家的呢?
其次,热压的温度是多少,是否过高,时间过长;
再次,220vac 在什么温度下作的是呀;
最后,金属层消失可能自愈(不过少量),另外,可能温度过高,金属层挥发 ...

能否留个联系方式呀?还有问题需要咨询咨询
6楼2013-05-29 13:55:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pkubnu

金虫 (小有名气)

送红花一朵
引用回帖:
7楼: Originally posted by weizhongke at 2013-06-03 17:42:16
1、是一边镀层没有还是两边都有,是芯包外边镀层消失还是内部也一样,
2、有以下几种可能性。芯包受潮,边缘镀层氧化,随着交流冲击,边缘的镀层汽化、挥发;芯包喷金时第二面受喷金风尘污染,喷涂接触电阻偏大,附 ...

谢谢谢谢
8楼2013-06-06 09:05:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lengdian

新虫 (初入文坛)

楼主,我也遇到这样的问题了!不知楼主的问题最终找到答案没,是什么原因?
9楼2015-04-15 21:02:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

圣雪米琪

新虫 (初入文坛)

【答案】应助回帖

可参看《金属化电容器的腐蚀现象》 陈才明。应该是受潮腐蚀了。具体造成原因同意weizhongke的观点。
10楼2016-08-26 16:35:05
