[求助] 捕捉两相界面网格

采用的是两相流VOF模型，想捕捉两相界面。

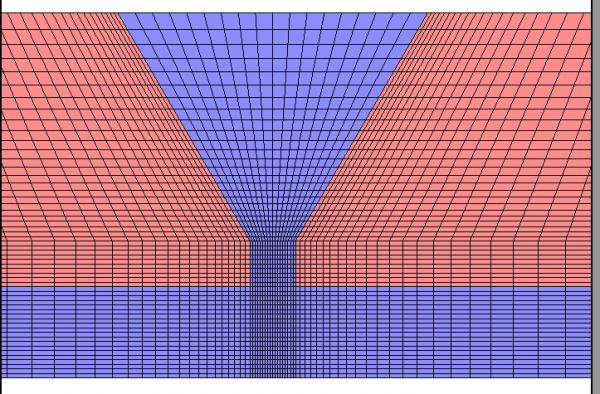

  但是我的两相界面很清晰，每个单元的第二相体积分数要么是0，要么是1.
  所以不能采用：
if(C_VOF(c,t)>0.5&&C_VOF(c,t)<1)之类的代码寻找，有什么好的办法吗？
谢谢

回复此楼

» 收录本帖的淘帖专辑推荐

fluent点滴学习 学习方法 态度

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-11-14 17:36:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

b07988

金虫 (正式写手)

星期六可以休息

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
fangdian: 金币+5, ★有帮助, 谢谢回帖 2012-11-14 18:46:44
臭水沟: 金币+1, 谢谢交流~~ 2012-11-14 20:45:59
怎么做到这么清晰的？就算是将level改为2，都没你这个清晰。呵呵
如果真的是0 或者1，那更简单了。直接if（C_VOF(c,t)>0）得到全部工件（第二相）的坐标就ok了，然后根据实际情况排序。
赞一下 回复此楼
先做最重要的事情，再做次重要的事情
2楼2012-11-14 18:37:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)
引用回帖:
2楼: Originally posted by b07988 at 2012-11-14 18:37:47
怎么做到这么清晰的？就算是将level改为2，都没你这个清晰。呵呵
如果真的是0 或者1，那更简单了。直接if（C_VOF(c,t)>0）得到全部工件（第二相）的坐标就ok了，然后根据实际情况排序。

采用ICEM多域划分，实际排序的话有些问题
1 时间较长
2 不好找到规律
所以有些问题
赞一下 回复此楼
3楼2012-11-14 18:47:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wayne1853

铜虫 (初入文坛)
LZ，如果不是你这种情况，两相界面应该怎么捕捉呢？.
赞一下 回复此楼
4楼2012-11-14 20:49:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)
引用回帖:
4楼: Originally posted by wayne1853 at 2012-11-14 20:49:13
LZ，如果不是你这种情况，两相界面应该怎么捕捉呢？.

采用：
if(C_VOF(c,t)>0.5&&C_VOF(c,t)<1)之类的代码寻找
赞一下 回复此楼
5楼2012-11-14 21:12:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuxia8495

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
fangdian: 金币+5, ★有帮助, 谢谢回帖，呵呵 2012-11-15 08:50:27
xiegangmai: 金币+1, 谢谢参与 2012-11-16 17:59:45
VOF模型追踪界面，每个单元内相分数就是只能为0或者1；
mixture模型，允许在同一个控制体内各相对体积分数可以是0到1之间的任意数，总和为1
赞一下 回复此楼
fluent交流群：247890687
6楼2012-11-15 08:47:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)
引用回帖:
6楼: Originally posted by xuxia8495 at 2012-11-15 08:47:13
VOF模型追踪界面，每个单元内相分数就是只能为0或者1；
mixture模型，允许在同一个控制体内各相对体积分数可以是0到1之间的任意数，总和为1

没有啊，我采用的VOF模型，到后来也是可以在0~1之间的数值的。
只是刚开始一段时间，这个要么是0 要么是1
赞一下 回复此楼
7楼2012-11-15 08:50:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

newetimesky

金虫 (正式写手)
楼主，用if(C_VOF(c,t)>0.5&&C_VOF(c,t)<1)之类的代码能否把自由面上的一些点的坐标倒出来呢？
我想着固定两个坐标，只输出在那两个坐标下，液面高度的值，不知道能否实现呢？
赞一下 回复此楼
时间如水，总是无言
8楼2012-12-06 20:09:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)
★ ★
xiegangmai: 金币+2, 鼓励讨论交流 2012-12-06 20:48:15
引用回帖:
8楼: Originally posted by newetimesky at 2012-12-06 20:09:16
楼主，用if(C_VOF(c,t)>0.5&&C_VOF(c,t)<1)之类的代码能否把自由面上的一些点的坐标倒出来呢？
我想着固定两个坐标，只输出在那两个坐标下，液面高度的值，不知道能否实现呢？

应该可以的。
  先采用if(C_VOF(c,t)>0.5&&C_VOF(c,t)<1)之类代码找到自由面的节点，然后通过判断单元中心坐标是否和你设定的坐标一致。
  例如：if(fabs(x-x0)<1e-6). 其中x为单元中心的x坐标，x0是你设置点的x坐标。
   而单元的中心坐标可以采用C_CENTROID这个宏获得。
赞一下(1人) 回复此楼
9楼2012-12-06 20:16:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

newetimesky

金虫 (正式写手)
引用回帖:
9楼: Originally posted by fangdian at 2012-12-06 20:16:41
应该可以的。
  先采用if(C_VOF(c,t)>0.5&&C_VOF(c,t)<1)之类代码找到自由面的节点，然后通过判断单元中心坐标是否和你设定的坐标一致。
  例如：if(fabs(x-x0)<1e-6). 其中x为单元中心的x坐标 ...

非常感谢，我试一下
赞一下 回复此楼
时间如水，总是无言
10楼2012-12-06 21:44:07
