[交流] ANSYS建模欧洲杯足球 已有8人参与

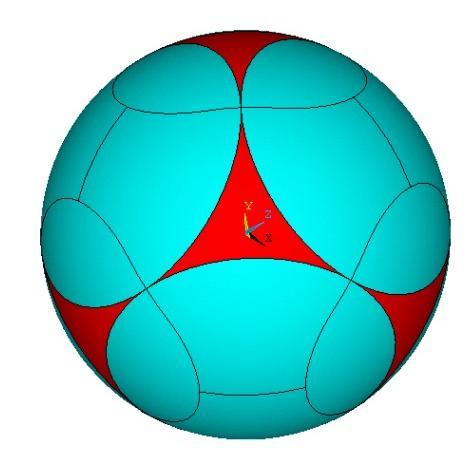

简单的几何建模，共大家分享。

/PREP7

R=10

SPHERE,R, ,0,360,
wpoff,0,0,0.70710678*R
RECTNG,-R,R,-R,R,
ARSYM,Z,3, , , ,0,0
WPAVE,0,0,0
CSYS,0
wpro,,90,
CSWPLA,11,1,1,1,
AGEN,2,3,4, , ,90, , ,0
wpro,,,90
CSWPLA,12,1,1,1,
AGEN,2,3,4, , ,90, , ,0
VSBA,1,ALL

K,10000,,,,
LARC,31,30,10000,R,
LDIV,1, , ,2,0
LARC,5,32,10000,R,
LARC,30,4,10000,R,

LARC,4,34,10000,R,
LFILLT,2,3,5, ,
LFILLT,4,56,5, ,

LFILLT,55,5,5, ,
LARC,5,29,10000,R,
LFILLT,11,1,5, ,

LDIV,7, , ,2,0

LDIV,9, , ,2,0

LARC,15,14,10000,R,

LDIV,12, , ,2,0
LDIV,6, , ,2,0

LARC,16,17,10000,R,
LARC,29,1,10000,R,
LARC,1,33,10000,R,
LFILLT,38,20,5, ,
LFILLT,19,37,5, ,
LDIV,23, , ,2,0

LDIV,21, , ,2,0
LARC,22,23,10000,R,
LARC,32,3,10000,R,

LARC,3,36,10000,R,
LFILLT,50,28,5, ,
LFILLT,61,49,5, ,
LDIV,62, , ,2,0
LDIV,64, , ,2,0
LARC,28,41,10000,R,
LARC,34,35,10000,R,

LDIV,69, , ,2,0

LARC,42,36,10000,R,

LARC,42,33,10000,R,
LFILLT,69,72,5, ,
LFILLT,71,70,5, ,
LDIV,74, , ,2,0
LDIV,73, , ,2,0
LARC,48,47,10000,R,
LARC,35,2,10000,R,
LARC,2,31,10000,R,
LFILLT,44,78,5, ,
LFILLT,79,43,5, ,
LDIV,80, , ,2,0

LDIV,82, , ,2,0

LARC,53,54,10000,R,

VDELE,all
ADELE,all
CM,ll,LINE
