[求助] 压电陶瓷kp测试

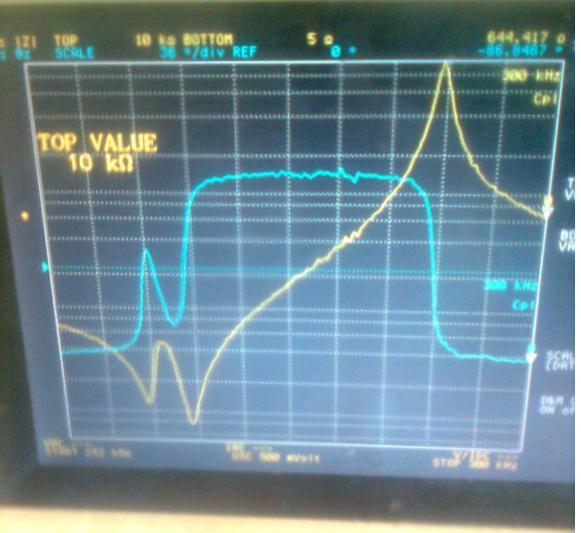

用HP4294A精密阻抗分析仪的Z-θ模式测定陶瓷片的fa和fr，进而计算机电耦合系数kp时，出现下图中的情况，该怎么确定fa和fr呢？

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-11-12 21:10:34
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

qqxiwuzhiren

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
fr是最小值，fa是最大值
赞一下 回复此楼
2楼2012-11-12 21:14:37
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

陶瓷风筝

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
search,max对应显示fa的值，min对应fr的值。fa>fr。
赞一下 回复此楼
3楼2012-11-12 21:24:47
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

jkcls

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
温暖的阳光: 金币+10, ★★★很有帮助, 2 2012-11-13 11:07:37
按国标做样品，就是圆片，直径厚度比大于20，这样就不会出现Fr处的杂峰，这样计算出来的Kp才是材料真实的机电耦合系数，按你测试出来的Fr不管采用前面的峰还是后面的峰计算出来的值都不是很准的。当然你只需要一个参考值的话也可以。
赞一下 回复此楼
4楼2012-11-13 08:16:29
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

温暖的阳光

金虫 (正式写手)
引用回帖:
4楼: Originally posted by jkcls at 2012-11-13 08:16:29
按国标做样品，就是圆片，直径厚度比大于20，这样就不会出现Fr处的杂峰，这样计算出来的Kp才是材料真实的机电耦合系数，按你测试出来的Fr不管采用前面的峰还是后面的峰计算出来的值都不是很准的。当然你只需要一个参 ...

你说的直径是指的电极的直径吗？
赞一下 回复此楼
5楼2012-11-13 11:08:29
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

guxue

专家顾问 (知名作家)

学习使人进步

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
温暖的阳光: 金币+2, ★★★很有帮助, 好的。 2012-11-14 17:18:00
采用谐振反谐振法测量kp时，对样品的要求较高，圆片的直径（实际电极的直径）与厚度比值至少在10以上，才没有杂峰，还是处理样品吧。
赞一下 回复此楼
青出于蓝而胜于蓝
6楼2012-11-13 21:40:19
