[求助] 气液两相流模拟出现问题

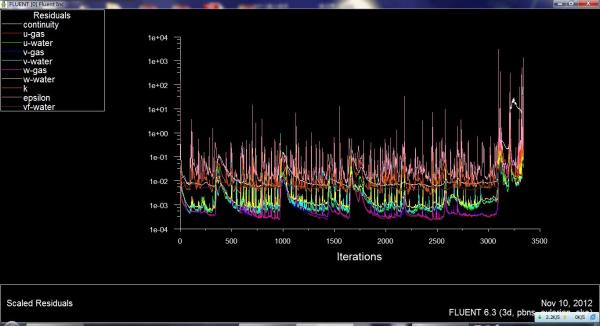

用fluent对管道进行模拟,先是用proe建模,导成stp进入gambit划分网格,除了,中间的螺旋部分四面体网格直接划分外,两面的管道都是六面体网格。最后fluent模拟,用欧拉模型,入口是速度入口,出口直接自由流,问题是。。计算好几遍,中间不定期的加入turbulent ...rate limit那个的,而且都是变成下面这个残差曲线,最终error无法计算。。。网格划分的已经比较细了,初始条件也比较简单,到底是为什么。。。问题出现一个礼拜了。。。彻底不知道怎么解决。。。本人新手,感谢各位了

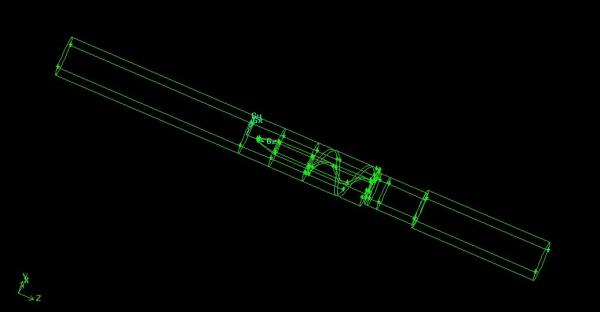

ps:gambit那个图中间的截面是分体的边界面,请无视。。。




回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

18662515085

银虫 (正式写手)

★
臭水沟: 金币+1, 谢谢交流~~ 2012-11-11 23:04:39
贴出CASE以及DAT
非稳态的模拟需要看很多的地方,如时间步长这样的
2楼2012-11-11 20:02:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jwm234

铜虫 (小有名气)

引用回帖:
2楼: Originally posted by 18662515085 at 2012-11-11 20:02:40
贴出CASE以及DAT
非稳态的模拟需要看很多的地方,如时间步长这样的

忘了说了。。。是稳态的。。。
3楼2012-11-11 22:41:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jwm234

铜虫 (小有名气)

两个文件的连接。。。。感谢各位http://dl.vmall.com/c05ywsqqkf
4楼2012-11-12 00:00:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiangsudaxue

金虫 (正式写手)

引用回帖:
2楼: Originally posted by 18662515085 at 2012-11-11 20:02:40
贴出CASE以及DAT
非稳态的模拟需要看很多的地方,如时间步长这样的

你好,我也想问下,是不是网格划分越细越容易收敛啊
Artofmagic
5楼2012-11-12 09:31:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

18662515085

银虫 (正式写手)

【答案】应助回帖

★
感谢参与,应助指数 +1
xiegangmai: 金币+1, 谢谢参与 2012-11-16 18:00:40
引用回帖:
5楼: Originally posted by jiangsudaxue at 2012-11-12 09:31:55
你好,我也想问下,是不是网格划分越细越容易收敛啊...

物理量梯度变化大的地方密点
其他的地方不需要加密
6楼2012-11-12 22:16:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyujia829

金虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
xiegangmai: 金币+2, 谢谢参与 2012-11-16 18:00:47
残差图很有意思啊,不停的震荡。
网格太细迭代所产生的舍入误差也是有可能影响的。所以 适合就行。
另外 流体湍动模型是不是可以换换啊,觉得是在螺旋处的湍动引起的残差震荡。也不是具体做这个的,所以建议 试试~
我擦,还要签名?
7楼2012-11-13 12:52:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jwm234

铜虫 (小有名气)

引用回帖:
7楼: Originally posted by liyujia829 at 2012-11-13 12:52:01
残差图很有意思啊,不停的震荡。
网格太细迭代所产生的舍入误差也是有可能影响的。所以 适合就行。
另外 流体湍动模型是不是可以换换啊,觉得是在螺旋处的湍动引起的残差震荡。也不是具体做这个的,所以建议 试试~

网格太细这个应该不是。。。因为网格一开始挺大的,因为出现turbulent那些东西都说是网格质量太差,所以我才把网格画细的。。。。流动湍流模型换成哪个比较靠谱呢~
8楼2012-11-13 15:53:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jwm234

铜虫 (小有名气)

自己顶,求助啊。。。真心求助啊。。。
9楼2012-11-15 00:17:07
