[求助] HfO2 能带计算求助

各位大神好!
我用VASP计算cubic HfO2 （fluorite-type  structure）的能带，我的计算结果中，band gap在G点。而参照其他几乎所有相关文献发现他们的band gap都在X点处。我不知道是否是我的KPOINTS选取的高对称点及路径错了，现在已焦头烂耳了，望高手指点！！！现在急需计算cubic HfO2能带的正确文件以得到如文献中的能带图，进行下一步研究工作。
我的KPOINTS文件如下：用的是face-centered cubic结构的5个高对称点
0A
20
L
rec
0.5   0.25  0.75 !W
0.5   0.5   0.5  !L

0.5   0.5   0.5  !L
0.0   0.0   0.0  !gamma

0.0   0.0   0.0  !gamma
0.5   0.0   0.5  !X

0.5   0.0   0.5  !X
0.5   0.25  0.75 !W

0.5   0.25  0.75 !W



回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : mymodel.xsd
    • 2012-11-09 16:39:32, 41.11 K

» 猜你喜欢
1楼 2012-11-09 16:50:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

valenhou001

至尊木虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
hlmemory: 金币+5, ★有帮助 2012-11-09 17:21:00
liliangfang: 金币+2, 应助指数+1, 谢谢指教 2012-11-10 09:16:45
贴出你的POSCAR。你的能带结构图中的valence bands的数目要比其他人算出来的出来能带结构图中的多。可能你用的simple cubic的晶胞来做的计算，而不是采用fcc的初基原胞来做的计算。
赞一下 回复此楼
2楼2012-11-09 16:57:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hlmemory

金虫 (小有名气)
引用回帖:
2楼: Originally posted by valenhou001 at 2012-11-09 16:57:12
贴出你的POSCAR。你的能带结构图中的valence bands的数目要比其他人算出来的出来能带结构图中的多。可能你用的simple cubic的晶胞来做的计算，而不是采用fcc的初基原胞来做的计算。

我的poscar文件如下：
HfO2
1.00000000
     5.0659999847412109     0.0000000000000000     0.0000000000000000
     0.0000000000000000     5.0659999847412109     0.0000000000000000
     0.0000000000000000     0.0000000000000000     5.0659999847412109
  8   4
Selective dynamics
Direct
          0.7500000000000001      0.2500000000000000      0.2500000000000001   T   T   T
          0.2500000000000000      0.2500000000000000      0.2500000000000001   T   T   T
          0.7500000000000000      0.7500000000000001      0.2500000000000001   T   T   T
          0.2500000000000000      0.7500000000000001      0.2500000000000001   T   T   T
          0.7500000000000001      0.2500000000000000      0.7500000000000000   T   T   T
          0.2500000000000000      0.2500000000000000      0.7500000000000000   T   T   T
          0.2500000000000000      0.7500000000000001      0.7500000000000000   T   T   T
          0.7500000000000000      0.7500000000000001      0.7500000000000000   T   T   T
          0.0000000000000000      0.0000000000000015     -0.0000000000000007   T   T   T
          0.5000000000000000      0.0000000000000015      0.4999999999999980   T   T   T
         -0.0000000000000001      0.5000000000000000      0.4999999999999980   T   T   T
          0.5000000000000000      0.5000000000000000     -0.0000000000000008   T   T   T

0.00000000E+00  0.00000000E+00  0.00000000E+00
0.00000000E+00  0.00000000E+00  0.00000000E+00
0.00000000E+00  0.00000000E+00  0.00000000E+00
0.00000000E+00  0.00000000E+00  0.00000000E+00
0.00000000E+00  0.00000000E+00  0.00000000E+00
0.00000000E+00  0.00000000E+00  0.00000000E+00
0.00000000E+00  0.00000000E+00  0.00000000E+00
0.00000000E+00  0.00000000E+00  0.00000000E+00
0.00000000E+00  0.00000000E+00  0.00000000E+00
0.00000000E+00  0.00000000E+00  0.00000000E+00
0.00000000E+00  0.00000000E+00  0.00000000E+00
0.00000000E+00  0.00000000E+00  0.00000000E+00
赞一下 回复此楼
3楼2012-11-09 17:21:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

valenhou001

至尊木虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
fzx2008: 金币+2, 谢谢指教！ 2012-11-09 17:56:27
hlmemory: 金币+15, ★★★很有帮助, thanks 2012-11-10 11:28:44
正如我在前面的回贴所说的。你应采用fcc的基矢来做计算。
HfO2
  5.0659999847412109
0.0     0.5   0.5
0.5    0.0   0.5
0.5   0.5   0.0
1   2
Direct
0.0    0.0   0.0
0.25   0.25   0.25
0.75   0.75  0.75
赞一下 回复此楼
4楼2012-11-09 17:48:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hlmemory

金虫 (小有名气)
引用回帖:
4楼: Originally posted by valenhou001 at 2012-11-09 17:48:48
正如我在前面的回贴所说的。你应采用fcc的基矢来做计算。
HfO2
  5.0659999847412109
0.0     0.5   0.5
0.5    0.0   0.5
0.5   0.5   0.0
1   2
Direct
0.0    0.0   0.0
0.25   0.25   0.25
0.75    ...

谢谢您的解答！我大概明白了~
不过还有一些小问题：

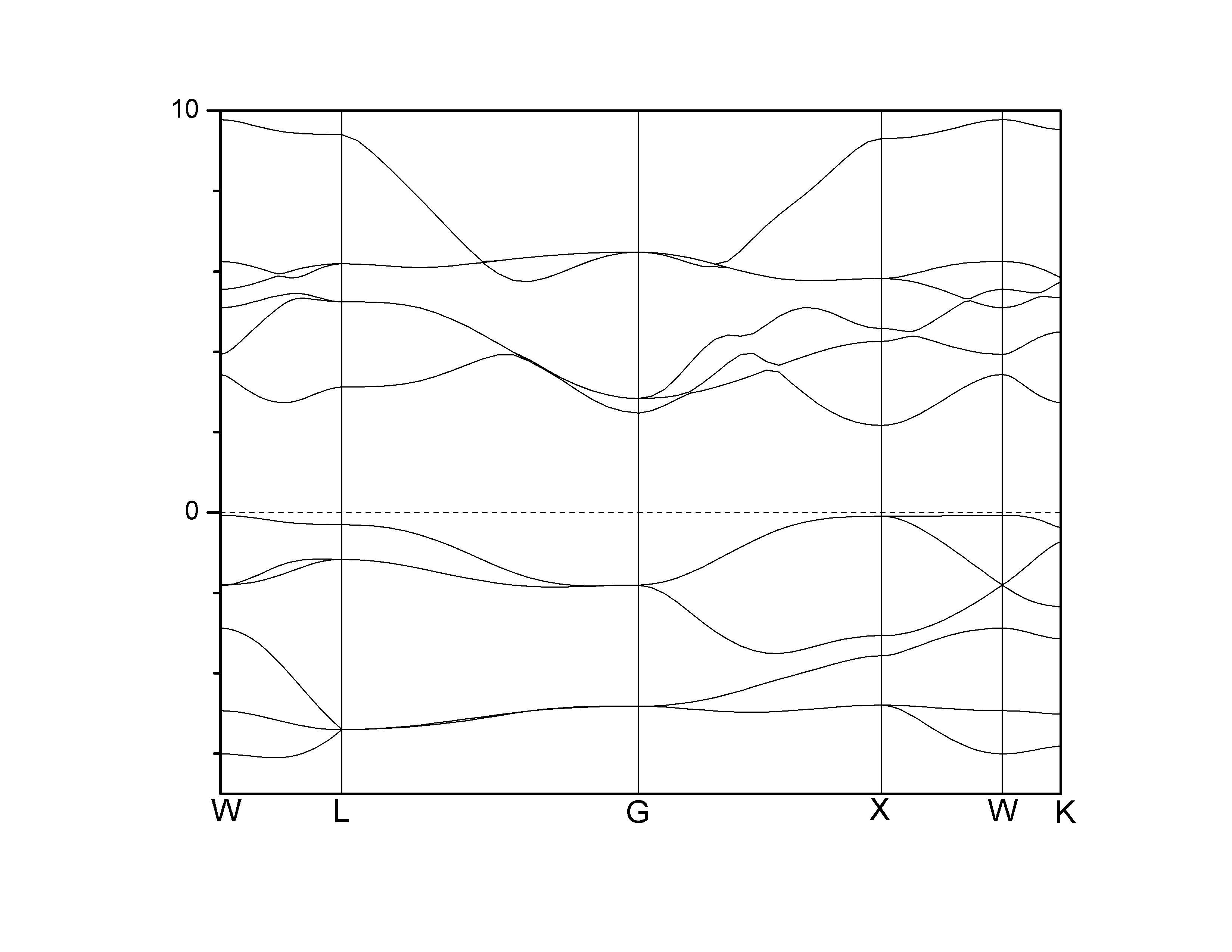

1.我采用fcc基矢，计算得到的结果变成间接带隙的了(X-W)如图

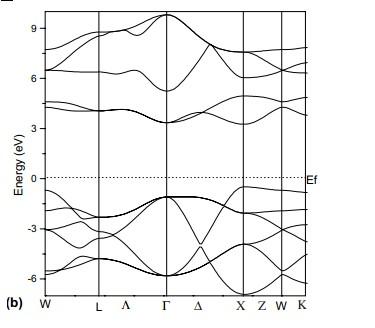

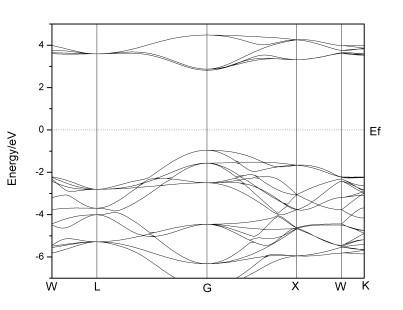

2.采用simple cubic的晶胞做计算，结果带隙在G点（原帖中的图1），而文献中采用fcc原胞的在X点（原帖图2），这是为什么呢？一大学老师先前为我解答说：在不改变其原子属性、状态和几何空间结构下，其计算结果在理论上是一致的，即采用原胞和传统晶胞其结果是一致的，为什么我的变了。。。

赞一下 回复此楼
5楼2012-11-10 11:28:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

valenhou001

至尊木虫 (职业作家)

【答案】应助回帖

★ ★
franch: 金币+2, 专家考核, 谢谢回帖交流， 2012-11-12 19:05:43
建议你看一下固体物理，里面有关布里渊区。fcc的第一布里渊区形状与simple cubic的第一布里渊区是不同的。 两者里面的特殊K点的约定标记有些也是不同的。当然，原则上两者的k点是存在一定的转换关系。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

hlmemory
6楼2012-11-10 15:22:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hlmemory

金虫 (小有名气)
送鲜花一朵
引用回帖:
6楼: Originally posted by valenhou001 at 2012-11-10 15:22:47
建议你看一下固体物理，里面有关布里渊区。fcc的第一布里渊区形状与simple cubic的第一布里渊区是不同的。 两者里面的特殊K点的约定标记有些也是不同的。当然，原则上两者的k点是存在一定的转换关系。

hou老师，您的建议让我收获颇丰，十分感谢！
最近，我重新建模进行了计算：1)通过用fcc的初基原胞计算，我得到了类似文献中的结果，带隙在X点；2)用传统simple cubic晶胞计算，带隙在Gamma点。1和2的计算结果中，band gap在不同高对称点处，这个应该是允许的，因为两者布里渊区的高对称点不同。
赞一下 回复此楼
7楼2012-11-13 21:58:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fjfuzhou

金虫 (小有名气)
你的K点坐标是多少？
赞一下 回复此楼
8楼2012-12-20 20:19:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hlmemory

金虫 (小有名气)
引用回帖:
8楼: Originally posted by fjfuzhou at 2012-12-20 20:19:45
你的K点坐标是多少？

0.5   0.25  0.75 !W
0.5   0.5   0.5  !L
0.0   0.0   0.0  !gamma
0.5   0.0   0.5  !X
0.375 0.375 0.75 !K

希望对你有用
赞一下 回复此楼
9楼2013-01-20 13:38:15
