24小时热门版块排行榜

木虫 (正式写手)

钻石虫

[求助] 钢丝的DSC曲线怎么分析

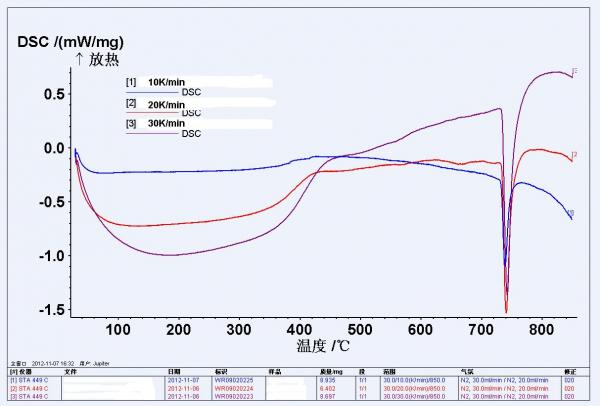

这是高碳钢丝的DSC曲线，为什么500度以下的峰都不明显呢？100-400℃之间的下降曲线怎么解释呢？100-400℃之间主要发生的是钢丝的时效过程，主要是铁素体中的过饱和的碳偏聚，析出的过程。难道碳的偏聚与析出没有一个固定的稳定吗？
请多多指教，谢谢


1楼 2012-11-09 14:43:51

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

木虫 (著名写手)

★ ★
flyingh: 金币+2, ★有帮助, 谢谢，但文献中有用此方法做的，还是有结果的。我再找找原因吧 2012-11-15 14:23:01

DSC主要是测的相变热，500℃以下无相变，所以没有明显峰值。100-400℃之间的下降曲线可能是设备仪器引起的，与测试时的基线的设定相关。加热的过程中，时间较短，什么碳元素的偏聚及析出基本上可以忽略的，也基本上检测不到的。

做科研可以讲究，也可以将就

2楼2012-11-13 12:27:52

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

相关版块跳转我要订阅楼主 flyingh 的主题更新
