[求助]
压缩机特性曲线判断稳定工作区问题
|
|||
|

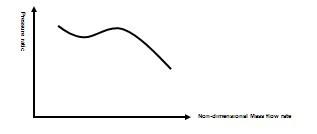

下面是个压缩机的pressure ratio与mass flow rate 的坐标图，特性曲线， 请问通过这个曲线，如何判断压缩机的稳定工作区和非稳定工作区在图上的那个位置啊？ 谢谢了，急求  特性曲线.jpg |
回复此楼
小-虫子
木虫 (小有名气)
- CE-EPI: 2
- 应助: 120 (高中生)
- 金币: 1691.3
- 红花: 4
- 帖子: 263
- 在线: 74.6小时
- 虫号: 967195
- 注册: 2010-03-10
- 性别: GG
- 专业: 冶金化工与冶金反应工程学
【答案】应助回帖
★ ★ ★
感谢参与，应助指数 +1
一把雨伞: 金币+2, ★★★很有帮助, 谢谢 2012-11-09 09:27:46
supercooling: 金币+1, 欢迎常来化工设备版！ 2012-11-09 09:28:47
supercooling: CE-EPI+1 2012-11-09 09:29:20
感谢参与，应助指数 +1
一把雨伞: 金币+2, ★★★很有帮助, 谢谢 2012-11-09 09:27:46
supercooling: 金币+1, 欢迎常来化工设备版！ 2012-11-09 09:28:47
supercooling: CE-EPI+1 2012-11-09 09:29:20
|
Y轴是压比，X为流量，稳定区应该是曲线右边高点及其下降的区域， 在低压缩比下，它与压缩比(P2／P1)大致成线性关系。 假设线性关系成立，则有 H=(P2／P1—1)(Ts／W)＝KsQ2 式中 P2——出口压力； P1——入口压力； Ts——温度； Q——入口体积流量； W——分子量； Ks——比例系数。 P2／P1—Q近似呈抛物线关系(见图12—43)。不同转速下可形成一簇抛物线n1、n2、n3……。连接这些抛物线最高点的虚线，是一条表征压缩机是否工作在喘振区的临界状态曲线。图中阴影部分是压缩机工作的不稳定区，称喘振区或飞动区。虚线的右侧则为正常运行区。 压缩机工作在喘振区时，当负荷Q减小时，则压缩比P2／P1下降，出口压力应当减小，而与压缩机相连接的管路压力在这一瞬间将来不及变，于是就出现瞬间气体从管路向压缩机倒流的现象，压缩机的工作点由月点下降到C点。由于压缩机还在继续运转，此时还在向系统输送流量，于是工作点的流量由C点突变到D点。D点对应的流量QD>QA，超过了要求的负荷量，管路系统压力被逼高。若能迅速将负荷控制在相应值QA，系统可以稳定下来，否则将经过A点到B点。不断地重复上述循环，就会发生压缩机喘振。 |
2楼2012-11-08 19:13:45
nono2009
超级版主 (文学泰斗)
No gains, no pains.
-
专家经验: +21105 - CE-EPI: 1
- 应助: 28684 (院士)
- 贵宾: 513.911
- 金币: 2555230
- 散金: 27828
- 红花: 2148
- 沙发: 66666
- 帖子: 1602255
- 在线: 65200.9小时
- 虫号: 827383
- 注册: 2009-08-13
- 性别: GG
- 专业: 工程热物理与能源利用
- 管辖: 科研家筹备委员会
3楼2012-11-08 19:21:39
谢谢 4楼2012-11-09 09:27:33
