小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电分析测试 » 想求助高手忙帮分析一下这个拟合的图
242/3返回列表上一页123下一页
查看: 2092  |  回复: 23
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看
本帖产生 1 个 ECEPI ，点击这里进行查看

zxhappy

至尊木虫 (职业作家)
引用回帖:
10楼: Originally posted by wumingxiaozu at 2012-11-06 22:17:51
根据你的等效电路，相应部分的值应该都在旁边显示的吧！你仔细看看你工作站，你再重新作一遍，或者你就采用其他拟合软件去拟合，对象部分的参数都有的啊！我用Zview软件拟合的，相应部分的参数都有的啊！

嗯，谢谢你了，参数我找到了，我还想咨询下就是这个拟合图也不能光为了拟合效果随意选取等效电路吧  还有我同一溶液两次测得阻抗的Nyquist图相差很大，这个怎么处理
赞一下 回复此楼
坚持努力
11楼2012-11-07 09:16:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wumingxiaozu

禁虫 (职业作家)
本帖内容被屏蔽
12楼2012-11-07 10:02:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池小兵

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
zxhappy: 金币+5, ★★★很有帮助 2012-11-08 09:46:26
推荐等效电路 LR(QR)Q
低频直线不用W，主要是其中的直线不全是45度，故用Q
Q的p等于0.5时，就是W
赞一下 回复此楼
【欢迎加入小兵建的“电化学与锂电”QQ群：255149470】语录：在茫茫众生中，我不是歌星、也不是影星、更加不是幸运星，我只是一个想踏踏实实研究电池的无名小兵!
13楼2012-11-07 10:03:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxhappy

至尊木虫 (职业作家)
引用回帖:
13楼: Originally posted by 电池小兵 at 2012-11-07 10:03:47
推荐等效电路 LR(QR)Q
低频直线不用W，主要是其中的直线不全是45度，故用Q
Q的p等于0.5时，就是W

好的，谢谢，我试试
回复此楼
坚持努力
14楼2012-11-07 12:03:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxhappy

至尊木虫 (职业作家)
引用回帖:
12楼: Originally posted by wumingxiaozu at 2012-11-07 10:02:10
首先，分析一下你这溶液具有什么性质呢？易氧化，空气中分解，还是易挥发等等情况！在就是对比一下你前后两次的测试流程是否发生变化，二者其一发生改变，我想你测试出来的曲线前后都可能会出现比较大的差异吧！

NaCl 溶液啊，可能是不是 不是在同一天测得
赞一下 回复此楼
坚持努力
15楼2012-11-07 12:05:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wumingxiaozu

禁虫 (职业作家)
本帖内容被屏蔽
16楼2012-11-07 14:50:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rain9959

金虫 (小有名气)
引用回帖:
13楼: Originally posted by 电池小兵 at 2012-11-07 10:03:47
推荐等效电路 LR(QR)Q
低频直线不用W，主要是其中的直线不全是45度，故用Q
Q的p等于0.5时，就是W

弱弱的问下，为什么要加上电感？还有最后一个Q是扩散阻抗？怎么是这个等效电路呢，求指点！谢谢！
赞一下 回复此楼
与其临渊羡鱼，不如退而结网
17楼2012-11-07 15:27:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池小兵

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★
417491817: 金币+2, ECEPI+1, 虫虫辛苦了！ 2012-11-08 11:59:23
引用回帖:
17楼: Originally posted by rain9959 at 2012-11-07 15:27:19
弱弱的问下，为什么要加上电感？还有最后一个Q是扩散阻抗？怎么是这个等效电路呢，求指点！谢谢！...

1 所给的Nyquist图第一象限(高频)有电感，故加L。
2  一般而言，平板电极的上的半无限扩散过程的电化学阻抗谱在Nyquist图中是一条幅角为45度(斜率为1)的直线，也就是通常认为的Warburg阻抗，但是由于电极表面的粗糙性，存在弥散效应，此时的扩散阻抗的幅角往往偏离45度，用Warburg阻抗来拟合常引入较大的误差。LZ所给的两个图的扩散阻抗的直线斜率明显不一样，用CPE代替W会比较好，有普适性。解释见下一条。
3 A CPE with CPE-P value of 0.5 can be used to produce an Infinite Length Warburg element. 此时CPE就是45度的Warburg扩散.

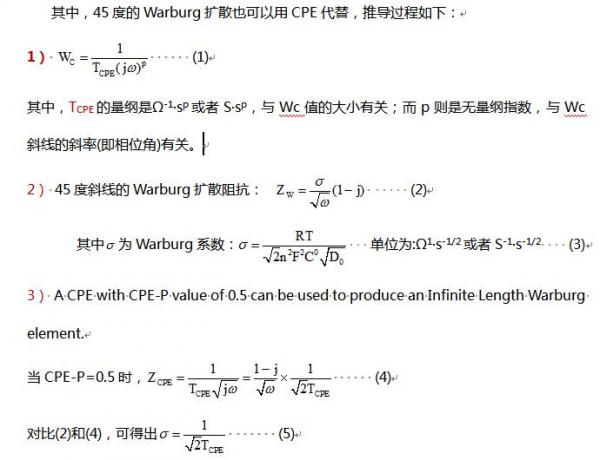

回帖的公式输入太麻烦，截图来说吧。推导过程见下图：

赞一下 回复此楼
【欢迎加入小兵建的“电化学与锂电”QQ群：255149470】语录：在茫茫众生中，我不是歌星、也不是影星、更加不是幸运星，我只是一个想踏踏实实研究电池的无名小兵!
18楼2012-11-08 11:06:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rain9959

金虫 (小有名气)
引用回帖:
18楼: Originally posted by 电池小兵 at 2012-11-08 11:06:18
1 所给的Nyquist图第一象限(高频)有电感，故加L。
2  一般而言，平板电极的上的半无限扩散过程的电化学阻抗谱在Nyquist图中是一条幅角为45度(斜率为1)的直线，也就是通常认为的Warburg阻抗，但是由于电极表面的粗 ...

恩 学习了  公式还是有点难懂 自己琢磨下吧
我还是没搞明白 你最后为什么串联一个Q 等效电路不是LR(Q(RQ))?
赞一下 回复此楼
与其临渊羡鱼，不如退而结网
19楼2012-11-08 13:45:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

esparcher

铜虫 (小有名气)
引用回帖:
18楼: Originally posted by 电池小兵 at 2012-11-08 11:06:18
1 所给的Nyquist图第一象限(高频)有电感，故加L。
2  一般而言，平板电极的上的半无限扩散过程的电化学阻抗谱在Nyquist图中是一条幅角为45度(斜率为1)的直线，也就是通常认为的Warburg阻抗，但是由于电极表面的粗 ...

请教：高频电感是如何产生的？
赞一下 回复此楼
vanishing liquid
20楼2012-11-08 15:12:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
