[求助] 阻抗圆弧前边为啥还有段弧线？

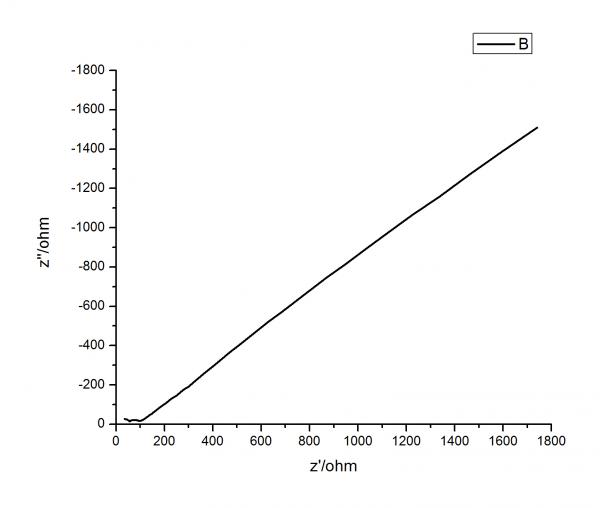

如题，我做的阻抗曲线圆弧前边还出现了一段圆弧，求高手指点

回复此楼

» 收录本帖的淘帖专辑推荐

阻抗谱专辑 电化学注意事项

» 猜你喜欢
有一种生活态度叫I'montheroad
1楼 2012-11-06 16:47:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

guidazht

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
你区间设定有问题，你可以把高频区设的再高些，低频区的不用设这么低，有点废了...
赞一下(1人) 回复此楼
6楼2012-11-07 01:07:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
gaohan1104: 金币+3, ★★★很有帮助 2012-11-06 19:26:06
你的高频是多大，如果是100kHz, 还可以提高到1MHz，此外，数据放大高频端，可能出现圆弧。圆弧的出现，意味着电极表面电子转移受阻，与你的电极表面状态相关。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2012-11-06 16:57:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaohan1104

金虫 (正式写手)
引用回帖:
2楼: Originally posted by Jackcd12 at 2012-11-05 20:57:03
你的高频是多大，如果是100kHz, 还可以提高到1MHz，此外，数据放大高频端，可能出现圆弧。圆弧的出现，意味着电极表面电子转移受阻，与你的电极表面状态相关。

是1000K，用的辰华的CHI660C能调到1M吗？我这电极还没修饰东西呢，只是处理过的裸电极，CV能看电极表面状态吗？
赞一下 回复此楼
有一种生活态度叫I'montheroad
3楼2012-11-06 19:25:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

CV也可以，但不如EIS灵敏。你的溶液中添加了电子探针Fe3+/Fe2+之类的没有？
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2012-11-06 19:39:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ystmichael

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
高频区再设的大一些,看看有没有圆弧,和你的等价电路有关,最好结合电路分析,一般高频区还有串联电阻.高频区放大些看.
赞一下 回复此楼
人生在于折腾
5楼2012-11-06 23:40:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaohan1104

金虫 (正式写手)
引用回帖:
4楼: Originally posted by Jackcd12 at 2012-11-05 23:39:17
CV也可以，但不如EIS灵敏。你的溶液中添加了电子探针Fe3+/Fe2+之类的没有？

加了，5mM的 Fe3+/Fe2+，你的意思是把高频调高？圆弧出现电极表面不干净？还是电阻大？
赞一下 回复此楼
有一种生活态度叫I'montheroad
7楼2012-11-07 21:07:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaohan1104

金虫 (正式写手)
引用回帖:
5楼: Originally posted by ystmichael at 2012-11-06 03:40:41
高频区再设的大一些,看看有没有圆弧,和你的等价电路有关,最好结合电路分析,一般高频区还有串联电阻.高频区放大些看.

我是三电极体系，刚接触电化学，不大懂你说的串联电阻，不都是一个圆弧吗？
赞一下 回复此楼
有一种生活态度叫I'montheroad
8楼2012-11-07 21:44:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaohan1104

金虫 (正式写手)
引用回帖:
6楼: Originally posted by guidazht at 2012-11-06 05:07:17
你区间设定有问题，你可以把高频区设的再高些，低频区的不用设这么低，有点废了...

我也觉得低频的设的太低了，多出的那段圆弧跟区间设置有关吗？
赞一下 回复此楼
有一种生活态度叫I'montheroad
9楼2012-11-07 21:46:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★
gaohan1104: 金币+2 2012-11-11 11:41:56
电化学工作站的最高频也就1MHz。
在高频（>10KHz)区域，出现圆弧的话，意味着电极表面有污染物不利于电子转移，对电子转移来说，阻抗就大了。如果没有圆弧，那是最好的。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
10楼2012-11-07 21:47:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
