嗯 在镁合金上用锯子锯一个小口 把铜导线敲扁后砸进去
11楼2013-01-22 11:15:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shamrocksu

铁杆木虫 (著名写手)

引用回帖:
7楼: Originally posted by Jackcd12 at 2012-12-17 20:27:21
镁合金比较活泼,因此,希望一次测试的时间越短越好,为了缩短测试时间,有两种途径:
1. 缩小低频范围,比如:用0.1Hz,而不是测0.01Hz。阻抗测试的大部分时间是花在低频段,而不是高频端;
2. 减少没10倍频率的 ...

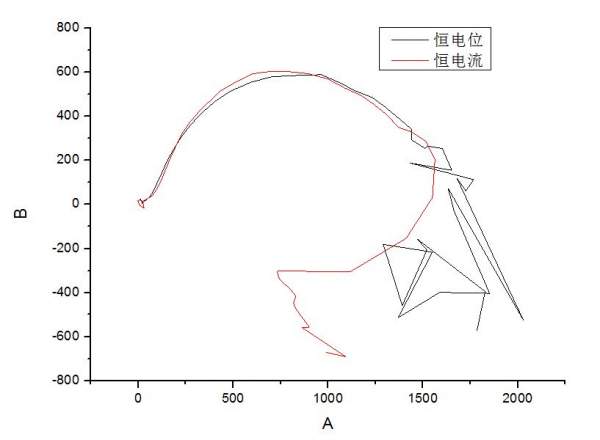

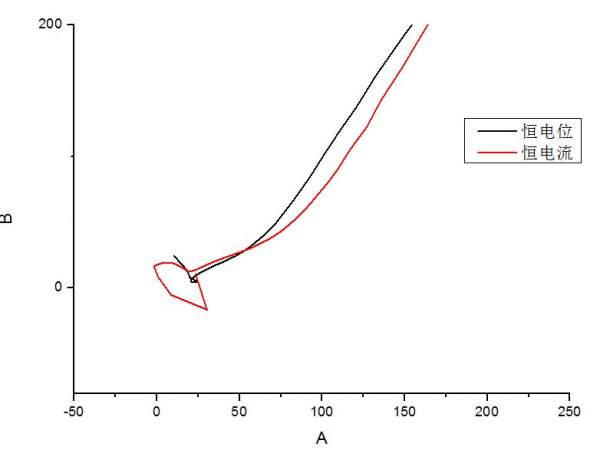

麻烦问一下,小弟做的阻抗谱就是低频段数据点比较乱,就采用恒电流模式测阻抗,但是两个图不太一样,特别是高频区E6到E5也是有区别,这个该如何分析?跟恒电流测出来的曲线分析方法有啥区别?问题比较多,谢谢!!
镁合金电化学测试的几个问题(制样、腐蚀对结果影响、拟合)


镁合金电化学测试的几个问题(制样、腐蚀对结果影响、拟合)-1

①好好活着,因为我们要死很久很久…②青春就像卷卫生纸,看着挺多,用着用着就不够了…...
12楼2013-06-29 15:40:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

对不太稳定的表面,控制电流比较合适。阻抗谱分析方法都一样的。
高频区反映的是双电层充放电过程。比较两种模式的相位-频率图,看看有什么差别。
Themoreamanlearns,themoreheknowshisignorance!
13楼2013-06-29 16:44:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shamrocksu

铁杆木虫 (著名写手)

引用回帖:
13楼: Originally posted by Jackcd12 at 2013-06-29 16:44:50
对不太稳定的表面,控制电流比较合适。阻抗谱分析方法都一样的。
高频区反映的是双电层充放电过程。比较两种模式的相位-频率图,看看有什么差别。

谢谢您的回复,我把两个bod图也给贴出来,您帮看看,
镁合金电化学测试的几个问题(制样、腐蚀对结果影响、拟合)-2


镁合金电化学测试的几个问题(制样、腐蚀对结果影响、拟合)-3

①好好活着,因为我们要死很久很久…②青春就像卷卫生纸,看着挺多,用着用着就不够了…...
14楼2013-06-30 12:25:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shamrocksu

铁杆木虫 (著名写手)

引用回帖:
13楼: Originally posted by Jackcd12 at 2013-06-29 16:44:50
对不太稳定的表面,控制电流比较合适。阻抗谱分析方法都一样的。
高频区反映的是双电层充放电过程。比较两种模式的相位-频率图,看看有什么差别。

貌似bode图差别还是蛮大的,phase图就是两头差的稍微多点。
①好好活着,因为我们要死很久很久…②青春就像卷卫生纸,看着挺多,用着用着就不够了…...
15楼2013-06-30 12:34:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

你可以选择两个时间常数的等效电路拟合。
Themoreamanlearns,themoreheknowshisignorance!
16楼2013-06-30 14:44:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shamrocksu

铁杆木虫 (著名写手)

引用回帖:
16楼: Originally posted by Jackcd12 at 2013-06-30 14:44:21
你可以选择两个时间常数的等效电路拟合。

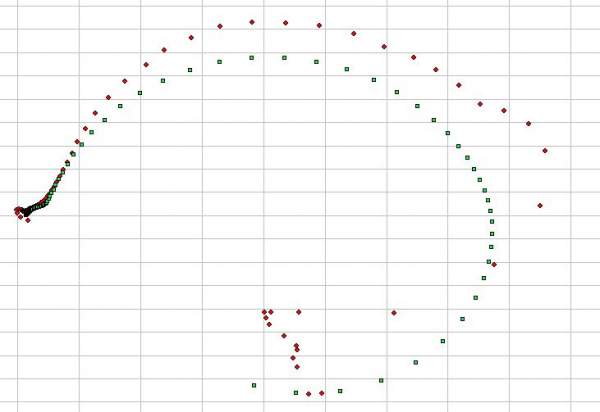

谢谢哈,但是低频区最后有点乱的数据如何处理?一个电感好像搞不定啊。。。R(Q(R(QR))(RL))拟合的误差很大。。求助。。
镁合金电化学测试的几个问题(制样、腐蚀对结果影响、拟合)-4

①好好活着,因为我们要死很久很久…②青春就像卷卫生纸,看着挺多,用着用着就不够了…...
17楼2013-06-30 17:00:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

不管乱点,只要拟合误差<10%就可以。
两个时间常数的等效电路,有两类:两个并联的串联;大并联套小并联,你都要试,而且,也用用Q替换C,会用C替换Q。just try to do it.
Themoreamanlearns,themoreheknowshisignorance!
18楼2013-06-30 17:35:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shamrocksu

铁杆木虫 (著名写手)

引用回帖:
18楼: Originally posted by Jackcd12 at 2013-06-30 17:35:52
不管乱点,只要拟合误差<10%就可以。
两个时间常数的等效电路,有两类:两个并联的串联;大并联套小并联,你都要试,而且,也用用Q替换C,会用C替换Q。just try to do it.

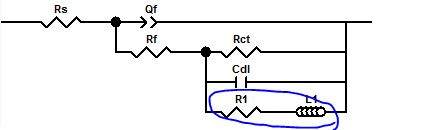

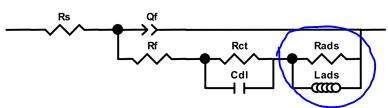

最近在做膜层的阻抗拟合时,看了点文献,发现电感部分很多都是像下图的模拟电路1一样,而我拟合时发现误差特别大,但是用模拟电路2的误差很理想,但是没见过有人用,不知道是不是合理?请教大神一下,还望不吝赐教
镁合金电化学测试的几个问题(制样、腐蚀对结果影响、拟合)-5


镁合金电化学测试的几个问题(制样、腐蚀对结果影响、拟合)-6

①好好活着,因为我们要死很久很久…②青春就像卷卫生纸,看着挺多,用着用着就不够了…...
19楼2013-07-21 00:58:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

低频出现的阻抗谱进入第四现象,一般都认为是电感和吸附所致,既然第二个等效电路拟合误差最小,用这中等效电路描述多层结构的电极应该是合理的。
Themoreamanlearns,themoreheknowshisignorance!
20楼2013-07-21 15:07:45
