[求助] 请教CdS的mott-Schottky测试的问题 已有1人参与

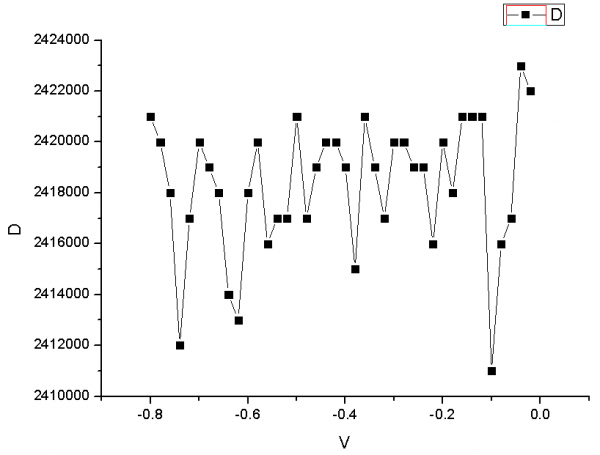

我想测试CdS的M-S特性，做结的结构是：glass/ITO/CdS/Ni  测试出来的阻抗-电位曲线如下，不知道是哪里出了问题？
另外，怎么通过阻抗求出来电容呢？

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-11-01 10:04:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
你用的什么仪器测试M-S曲线，交流频率是多大？一般不用Z-V来表达，而是C^-2-----V (M-S)图。
用阻抗谱书计算电容的公式：
  C= 1/（-2*pi*f*Z"
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2012-11-01 14:40:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

matt_josie

银虫 (小有名气)
引用回帖:
2楼: Originally posted by Jackcd12 at 2012-11-01 14:40:14
你用的什么仪器测试M-S曲线，交流频率是多大？一般不用Z-V来表达，而是C^-2-----V (M-S)图。
用阻抗谱书计算电容的公式：
  C= 1/（-2*pi*f*Z"

非常感谢您的回复啊，哈哈
我用的是辰华CHI660,10khz，我用这个公式算了，但是基本还是这样，所以就怀疑可能是我制备M-S的结构有问题，不知道您对这方面了解吗？
赞一下 回复此楼
3楼2012-11-02 09:08:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

你把你的M-S 曲线（C^-2 - V)图列出来看看，像不像个M-S曲线。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2012-11-02 10:33:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

matt_josie

银虫 (小有名气)
引用回帖:
4楼: Originally posted by Jackcd12 at 2012-11-02 10:33:42
你把你的M-S 曲线（C^-2 - V)图列出来看看，像不像个M-S曲线。

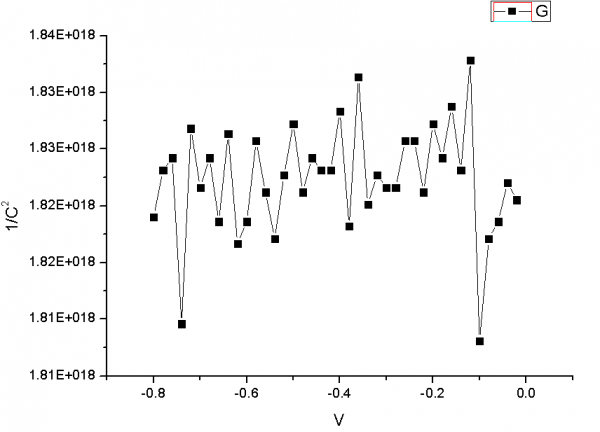

基本和阻抗-电位是一样的，没有M-S曲线的样子啊，呵呵

赞一下 回复此楼
5楼2012-11-02 10:40:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

matt_josie

银虫 (小有名气)
引用回帖:
4楼: Originally posted by Jackcd12 at 2012-11-02 10:33:42
你把你的M-S 曲线（C^-2 - V)图列出来看看，像不像个M-S曲线。

还有就是phase相在CV测试里有啥影响啊？
赞一下 回复此楼
6楼2012-11-02 10:40:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

你的电位范围可能小了一点，先看看开路电位是多大，一般在开路电位左右0.8-1V范围内扫描，交流信号的频率可以选择5kHz，需要使用三电极体系，电位扫描速度50mV/s左右，正扫，反扫，再试一试。
我不清楚你指的phase相是什么，是阻抗谱的相位角呢？还是你的多层结构的相界面？
赞一下(1人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
7楼2012-11-02 10:55:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

matt_josie

银虫 (小有名气)
引用回帖:
7楼: Originally posted by Jackcd12 at 2012-11-02 10:55:25
你的电位范围可能小了一点，先看看开路电位是多大，一般在开路电位左右0.8-1V范围内扫描，交流信号的频率可以选择5kHz，需要使用三电极体系，电位扫描速度50mV/s左右，正扫，反扫，再试一试。
我不清楚你指的phase ...

谢谢指导~~~~哈哈
phase就是指相位角
赞一下 回复此楼
8楼2012-11-02 11:15:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

木梓ξ

金虫 (小有名气)

【答案】应助回帖

如果是光催化剂要测M-S plot,测试过程中需要给光照吗？
赞一下 回复此楼
9楼2019-11-14 17:22:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
