应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 热处理 » 关于回火后的材料处理问题
162/2返回列表上一页12
查看: 2303  |  回复: 15
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

zhq75750056

木虫 (著名写手)

【答案】应助回帖

引用回帖:
7楼: Originally posted by 依然Fantasy at 2012-11-03 19:34:04
回火温度不高，大概300~400度的样子，这个温度下马氏体会分解么？时间并不长啊~...

会的，组织为回火马氏体，你这个是中温回火，时间不长，是多久啊
赞一下 回复此楼
11楼2012-11-04 11:01:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qinxuesi

木虫 (正式写手)

【答案】应助回帖

回火后，应空冷或风冷，以免在产生内应力，而且由于回火温度较低，对马氏体本身不会有分解作用，它只是降低其强硬度提高其塑韧性。
赞一下 回复此楼
12楼2012-11-04 12:59:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

依然Fantasy

铁虫 (初入文坛)
引用回帖:
11楼: Originally posted by zhq75750056 at 2012-11-04 11:01:30
会的，组织为回火马氏体，你这个是中温回火，时间不长，是多久啊...

时间也很短啊，主要不是为了让马氏体回火，是为了马奥间碳的扩散。因为是研究，所以时间有很大一个范围，短则几秒，长则十几、几十分钟。
赞一下 回复此楼
13楼2012-11-04 21:53:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

依然Fantasy

铁虫 (初入文坛)
引用回帖:
12楼: Originally posted by qinxuesi at 2012-11-04 12:59:17
回火后，应空冷或风冷，以免在产生内应力，而且由于回火温度较低，对马氏体本身不会有分解作用，它只是降低其强硬度提高其塑韧性。

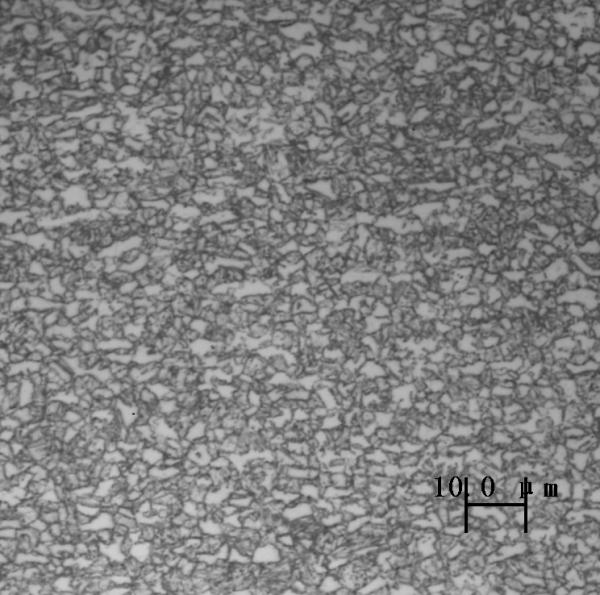

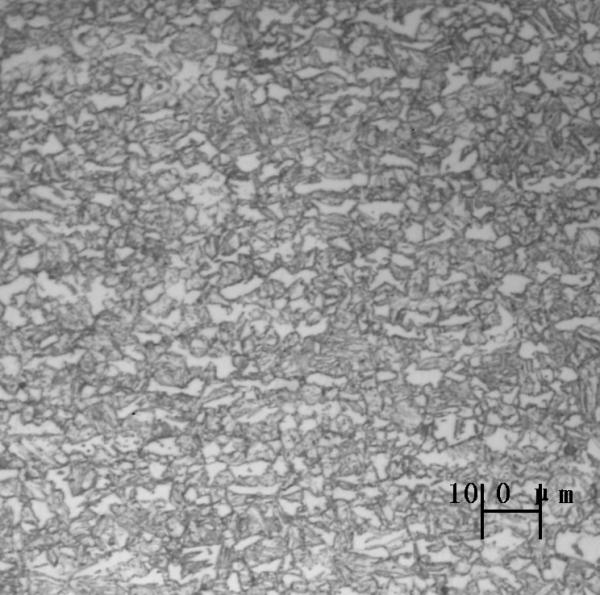

这是空冷后的组织，你给看看，我觉得马氏体的形貌已经不明显了，好像不少铁素体吧？（我的板子是冷轧板，不是成块的大试样，大概1mm多的厚度）




赞一下 回复此楼
14楼2012-11-04 21:56:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xyz123zhao

金虫 (正式写手)
高于300℃以上马氏体就开始分解了，建议看看《钢的热处理原理》，合金钢不水冷，组织有变化啊，合金元素晶界偏析，
赞一下 回复此楼
我的光华怎能被平淡的生活掩盖
15楼2012-11-05 08:34:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无梦之夜

铁虫 (初入文坛)

【答案】应助回帖

不知道你用的是什么材料，我们最近在学共析钢，你说的温度范围大概是淬火+中回，得到的是M形状的铁素体+Fe3C，统称为回火托氏体，弹性性能好，但是没说到回火之后的冷却速度问题，应该没什么影响吧
赞一下 回复此楼
16楼2012-11-06 23:19:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 依然Fantasy 的主题更新
162/2返回列表上一页12
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
