[求助] tecplot360中移动热源的标示

采用fluent模拟了移动热源温度场。在tecplot360中做动画后处理，想在tecplot360中加入当前移动的位置标示。
  采用tecplot360自带的工具画箭头，可是这个箭头标示在动画生成过程中不动，怎么样才能让其在动画过程中移动？

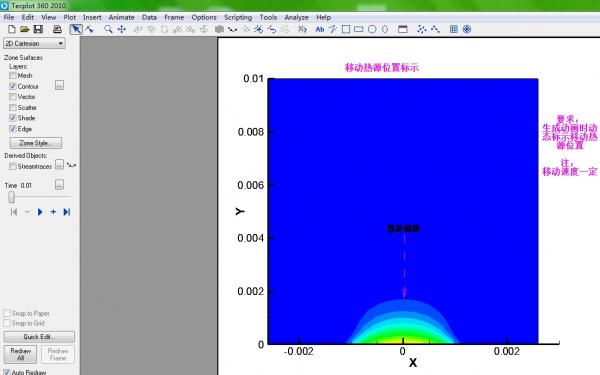

  具体图形如下：
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-10-31 11:05:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

fangdian

木虫 (正式写手)
★ ★ ★
xiegangmai: 金币+3, 鼓励讨论交流 2012-11-04 19:28:26
内容已删除
赞一下(1人) 回复此楼
6楼2012-11-02 22:11:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

fangdian

木虫 (正式写手)
★
臭水沟: 金币+1, 谢谢交流~~ 2012-12-02 19:10:04
进过查询， 在tecplot中建立一个标示的代码如下：
$!ATTACHGEOM
  ANCHORPOS
    {
    X = -0.002
    Y = 0.007605742096827899
    }
  COLOR = PURPLE
  LINEPATTERN = DASHED
  ARROWHEADATTACHMENT = ATEND
  ARROWHEADSIZE = 3
  RAWDATA
1
2
0 0
0 -0.00249932799488
  但是上述代码中的x和y的值不好修改。
  曾经想过用：
$!Varset |xx|="&(solutiontime)"
定义一个变量，获得当前时间，可是这个变量不能赋值给X。
赞一下 回复此楼
2楼2012-11-01 09:59:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)
★
臭水沟: 金币+1, 谢谢交流~~ 2012-12-02 19:10:14
内容已删除
回复此楼
3楼2012-11-02 11:26:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)
引用回帖:
3楼: Originally posted by fangdian at 2012-11-02 11:26:26
最新做了一个多框架的动画，可以做到动态添加标示。代码如下：
#!MC 1120
#you must confirm the jishu with the framename first
# Created by Tecplot 360 build 12.2.0.9077
$!VarSet |MFBD| = 'C:\Users\T ...

再上传我的case和data吧。

dataandcase.rar(3.42MB)
http://kuai.xunlei.com/d/GNWIIKUNRRFJ?p=130497
赞一下 回复此楼
4楼2012-11-02 11:29:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)
原本想如果通过tecplot360实在不行，就将其导入flash，人为加标示，可是现在想来有些问题了。如果时间间隔不是固定的，那么即使移动速度一定，那个标示似乎也不能加上。。。。。。
赞一下 回复此楼
5楼2012-11-02 11:47:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyctju

金虫 (正式写手)
楼主这个做的漂亮。
请教一下，这里的代码是全部自己写的还是录制的宏？
赞一下 回复此楼
7楼2012-11-03 15:03:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyctju

金虫 (正式写手)
引用回帖:
6楼: Originally posted by fangdian at 2012-11-02 22:11:12
最后好像弄成了，只是速度慢一点。
奉献上代码：
#!MC 1120
#you must confirm the jishu with the framename first
# Created by Tecplot 360 build 12.2.0.9077
$!VarSet |MFBD| = 'C:\Users\ThinkPad SL4 ...

楼主这个做的漂亮。
请教一下，这里的代码是全部自己写的还是录制的宏？
赞一下 回复此楼
8楼2012-11-03 15:17:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

380846776
★
xiegangmai: 金币-1, 专业版块交流贴，请勿灌水 2012-11-04 19:28:39
9楼2012-11-03 15:20:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)
引用回帖:
8楼: Originally posted by gyctju at 2012-11-03 15:17:00
楼主这个做的漂亮。
请教一下，这里的代码是全部自己写的还是录制的宏？...

呵呵，谢谢
部分是录制的，然后再修改的。
赞一下 回复此楼
