| 查看: 1499 | 回复: 1 | ||
[求助]
急！gambit画图，涉及无厚度挡板等等，怎么画出来 体
|
|

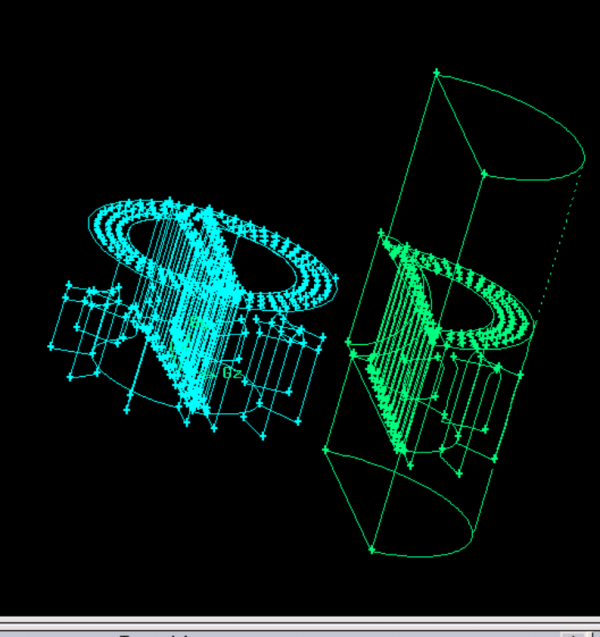

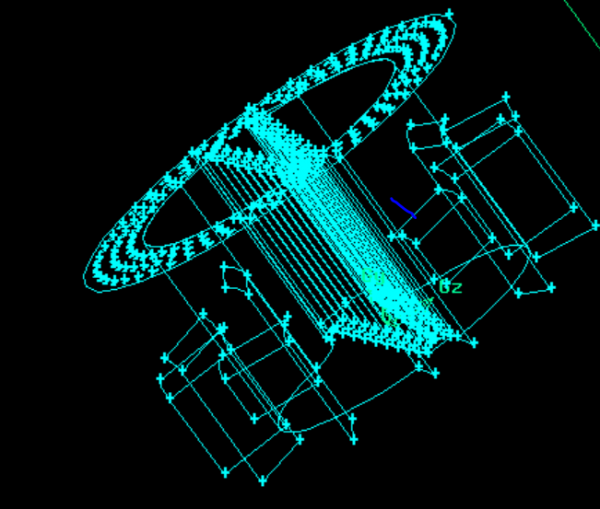

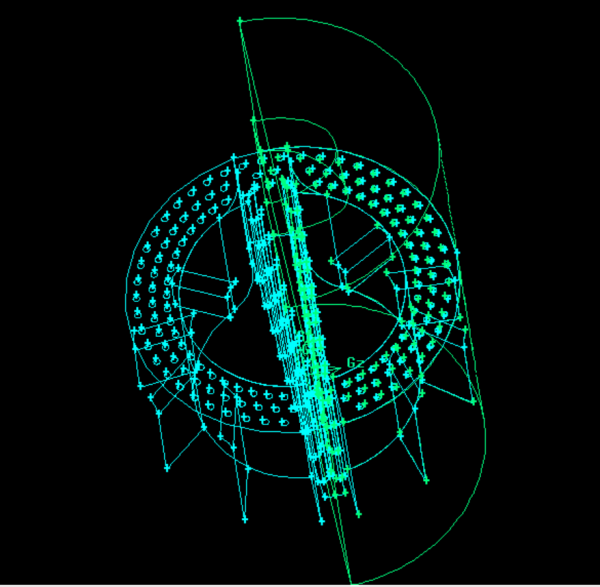

别人做过的例子。 图一：各种面已经给出了，结构比较复杂。这是内部结构。要在外面套一个筒体（体积），然后进行网格划分。  图二：是前人划分好的结果，可以看到对半幅结构生成了体积。请教各位，用gambit怎么样才能对这样复杂的结构生成体积呢？挡板都是相当“开放”的，就是插在另外一个面上，好多结构都没法子形成封闭的空间，如何才能生成途中的几何体？（所有的结构都成为了volume，包括挡板这种相对独立的结构）  图三：我把volume从当中拉出来了（原作中是含有网格的，途中没有显示），可以看到volume里面有所有的内件，而且都是无厚度的挡板，怎么才能做到？恳请各位指教！  [ Last edited by meerkat on 2012-10-30 at 20:33 ] |
