[交流] 电机输出轴只有键槽和一个光轴，如何直接装齿轮啊

电机输出轴只有键槽和一个光轴，如何直接装齿轮啊？求大神赐教！
回复此楼

» 猜你喜欢

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-10-30 14:30:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

竹林打铁

金虫 (正式写手)
Is the gear naked or in the gear box? I think my question make sense to your question.
赞一下(1人) 回复此楼
4楼2012-10-31 04:03:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangwei9010

金虫 (小有名气)
电机输出直接连接齿轮，不太好啊。一般需要加一个联轴器，电机轴向上是没有固定位置的，只是紧固螺钉的话并不是很可靠
赞一下(1人) 回复此楼
7楼2012-10-31 08:25:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

silence_xq

木虫 (小有名气)
电机里端可以用套筒来顶着齿轮，外端要根据安装的实际情况来看
赞一下(1人) 回复此楼
11楼2012-11-01 08:42:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ch1973

新虫 (正式写手)
键槽有，做个键放进去，不要打孔了！弄快小的的细长方的铁块放在电机轴和齿轮的键槽里就好！！
赞一下(1人) 回复此楼
18楼2012-11-02 19:04:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dsnnc45

铁杆木虫 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
这一个问题我纠结了很久，我用到的是微特电机用的是maxon的re8的，在光学机械上或者说是精密机械上用顶丝的很多，但是用膨胀套可靠性都非常的高，关键是价格和配件的问题，用顶丝可靠性非常的差，但是老板说我们公司惯用这个我也没办法，等我有空了好好的用有限元法研究了在说， 中间有哪位高手想和我就这个问题交流可以联系我的
赞一下(1人) 回复此楼
24楼2012-12-26 08:47:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

xxllxl

铁杆木虫 (小有名气)
齿轮上也配置键槽即可。这是典型的键连接哈。要不再百度一下相关知识。
赞一下 回复此楼
2楼2012-10-30 14:36:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tao317594856

金虫 (小有名气)
引用回帖:
2楼: Originally posted by xxllxl at 2012-10-30 14:36:56
齿轮上也配置键槽即可。这是典型的键连接哈。要不再百度一下相关知识。

是齿轮上也有键槽，但是齿轮的轴向怎么固定呢，轴上面没有螺纹孔
赞一下 回复此楼
3楼2012-10-30 14:51:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

msewanglin

新虫 (初入文坛)
一般都用锁紧螺钉固定轴向
赞一下 回复此楼
5楼2012-10-31 08:09:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

85024418

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by xxllxl at 2012-10-30 14:36:56
齿轮上也配置键槽即可。这是典型的键连接哈。要不再百度一下相关知识。

齿轮上开键槽啊
回复此楼
6楼2012-10-31 08:23:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

souls

木虫 (正式写手)
1.联轴器
2.输出轴上再加工螺纹孔
赞一下 回复此楼
8楼2012-10-31 19:25:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

356215841

金虫 (小有名气)

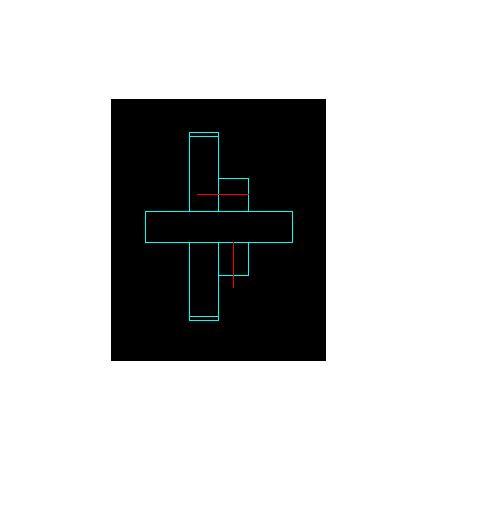

不知道你能看懂不？？

赞一下 回复此楼
9楼2012-10-31 21:54:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xhw1985

铜虫 (初入文坛)
可以用轴端挡板进行轴向固定！
赞一下 回复此楼
10楼2012-10-31 22:10:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ander_zhang

禁虫 (小有名气)
本帖内容被屏蔽
12楼2012-11-01 16:55:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ch1973

新虫 (正式写手)
如果是大齿轮的话不是螺钉，齿轮本身就有内键槽，连接时在电机的键槽和齿轮的键槽之间放一个过盈配合的键就好，再在上面，打一个销孔。如果齿轮是光孔，那就在齿轮内孔上铣一个槽。用联轴器也可以，但是比较麻烦。
赞一下 回复此楼
13楼2012-11-01 22:03:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tao317594856

金虫 (小有名气)
引用回帖:
13楼: Originally posted by ch1973 at 2012-11-01 22:03:13
如果是大齿轮的话不是螺钉，齿轮本身就有内键槽，连接时在电机的键槽和齿轮的键槽之间放一个过盈配合的键就好，再在上面，打一个销孔。如果齿轮是光孔，那就在齿轮内孔上铣一个槽。用联轴器也可以，但是比较麻烦。

可是伺服电机的轴非常细啊，能打销孔吗？键槽上面有
赞一下 回复此楼
14楼2012-11-02 10:08:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

g208222

金虫 (小有名气)
建议你看下机械设计手册7-265
赞一下 回复此楼
15楼2012-11-02 10:27:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

WZY870529

木虫 (著名写手)
键连接
回复此楼
16楼2012-11-02 13:54:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ch1973

新虫 (正式写手)
一般情况下电机轴不会是光轴应该有一点切面的，买一个联轴器小的，卖机械五金的专业店有，去配一下就知道了！本想发个图纸可惜上传不了！如果是光轴一定要打孔用螺钉或者销子固定在负载上就好！估计你是瓦数很小的小电机的，自己尝试着弄，不麻烦的很简单。
赞一下 回复此楼
17楼2012-11-02 19:02:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

825020095

禁虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖内容被屏蔽
19楼2012-11-04 13:33:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖仅楼主可见
赞一下
20楼2012-11-09 16:03:31
已阅   申请机械EPI   回复此楼   编辑   查看我的主页

liuliangb1

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
看你多大家扭矩了，小的话，齿轮上可来个机米，加个键就好。大的话，就用两个垫环顶住，记住转动部件不与电机壳相接～～～
赞一下 回复此楼
21楼2012-11-12 13:37:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lmccint

新虫 (初入文坛)
用膨胀套
回复此楼
22楼2012-12-25 14:38:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingjinjing

专家顾问 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
免键轴衬。。。。米思米上面自己找。。。
赞一下 回复此楼
23楼2012-12-25 16:09:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ahtczgf

银虫 (小有名气)
过盈配合
回复此楼
25楼2013-01-02 15:24:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

757466957

铁虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
用涨紧套，靠摩擦力传递扭矩和起到轴向定位的作用，百度一下，有很多国内外的厂家
赞一下 回复此楼
26楼2013-01-03 13:21:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

88fujie

铁虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
根据电机轴伸，选配楔形键，齿轮轴孔对应设计，加工后直接安装到位，就是所求。
赞一下 回复此楼
27楼2013-01-03 14:32:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ailiya

金虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
膨胀套效果很好，我们一开始用顶丝，后来改成膨胀套了
赞一下 回复此楼
28楼2013-01-03 14:37:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
