| 查看: 1180 | 回复: 18 | |||
[求助]
碳硅锰系的钢为什么加热到950℃还有铁素体存在
|
|

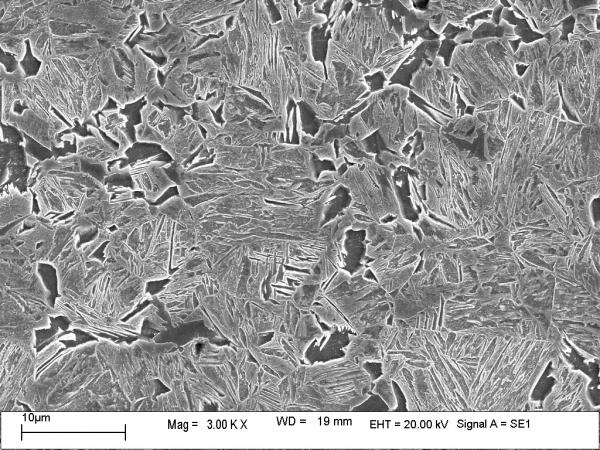

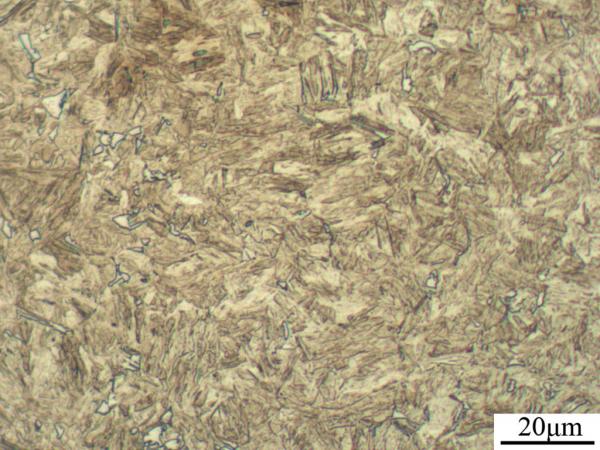

在下有一材料，0.2C-1.5Si-1.9Mn，热膨胀曲线测出来Ac1、Ac3分别为770、870℃，加热到950℃，保温5分钟，然后以50℃/s迅速冷却，组织中除了马氏体外还有少量铁素体，冷却过程中膨胀曲线上除了马氏体相变点并没有出现其他拐点，随后用80℃/s的冷速仍然得到同样的组织。 哪位高手帮我分析一下是什么原因。 |
回复此楼» 收录本帖的淘帖专辑推荐
 冶金、焊接、热处理 |
» 猜你喜欢
求助调剂，跨调
已经有11人回复
-
291求调剂
已经有7人回复
-
0831一轮调剂失败求助
已经有4人回复
-
272分材料子求调剂
已经有45人回复
-
求调剂
已经有20人回复
-
286求调剂
已经有25人回复
-
22专硕求调剂
已经有8人回复
-
材料工程281还有调剂机会吗
已经有19人回复
-
药学305求调剂
已经有7人回复
-
290求调剂
已经有13人回复
» 本主题相关商家推荐: (我也要在这里推广)
siberawolf
木虫 (著名写手)
- 应助: 55 (初中生)
- 金币: 4880.8
- 红花: 1
- 帖子: 2068
- 在线: 210.9小时
- 虫号: 2039678
- 注册: 2012-10-01
- 性别: GG
- 专业: 金属材料表面科学与工程
2楼2012-10-29 22:07:44
3楼2012-10-29 22:20:03
4楼2012-10-30 22:24:41
qlf_126
至尊木虫 (知名作家)
- MM-EPI: 6
- 应助: 434 (硕士)
- 贵宾: 0.405
- 金币: 19035.8
- 散金: 5021
- 红花: 69
- 沙发: 113
- 帖子: 9524
- 在线: 1876.4小时
- 虫号: 836193
- 注册: 2009-08-29
- 性别: GG
- 专业: 金属材料的磨损与磨蚀
5楼2012-10-31 07:57:37
6楼2012-10-31 14:44:05
7楼2012-10-31 14:47:48
qlf_126
至尊木虫 (知名作家)
- MM-EPI: 6
- 应助: 434 (硕士)
- 贵宾: 0.405
- 金币: 19035.8
- 散金: 5021
- 红花: 69
- 沙发: 113
- 帖子: 9524
- 在线: 1876.4小时
- 虫号: 836193
- 注册: 2009-08-29
- 性别: GG
- 专业: 金属材料的磨损与磨蚀
看了LZ的照片，个人感觉应该是加热温度或是保温时间的问题了。不知道LZ的产品有效厚度为多少？不知道LZ保温时间5分钟是从何而来？ 8楼2012-10-31 15:31:37
9楼2012-10-31 16:09:02
qlf_126
至尊木虫 (知名作家)
- MM-EPI: 6
- 应助: 434 (硕士)
- 贵宾: 0.405
- 金币: 19035.8
- 散金: 5021
- 红花: 69
- 沙发: 113
- 帖子: 9524
- 在线: 1876.4小时
- 虫号: 836193
- 注册: 2009-08-29
- 性别: GG
- 专业: 金属材料的磨损与磨蚀
10楼2012-10-31 16:14:09
