应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 无机非金属 » 玻璃材料 » 上硅所在1995年的一个配方，仿珍石的乳浊玻璃，各位大神各抒己见哈！
101/1返回列表
查看: 952  |  回复: 9
只看楼主@他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

wiilovefun

银虫 (小有名气)

[求助] 上硅所在1995年的一个配方，仿珍石的乳浊玻璃，各位大神各抒己见哈！

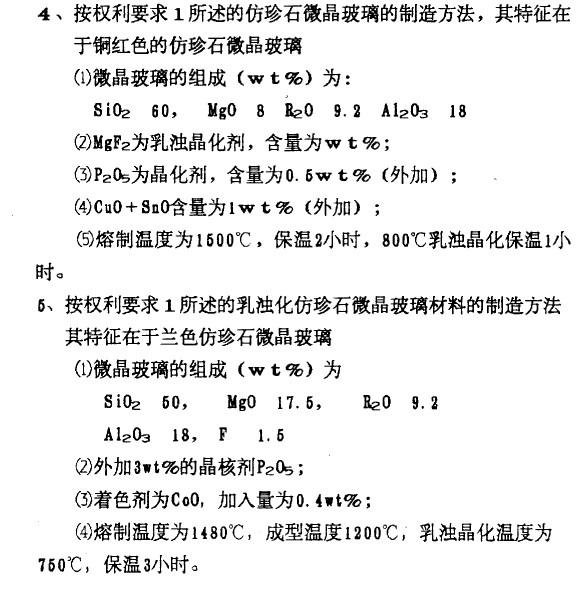

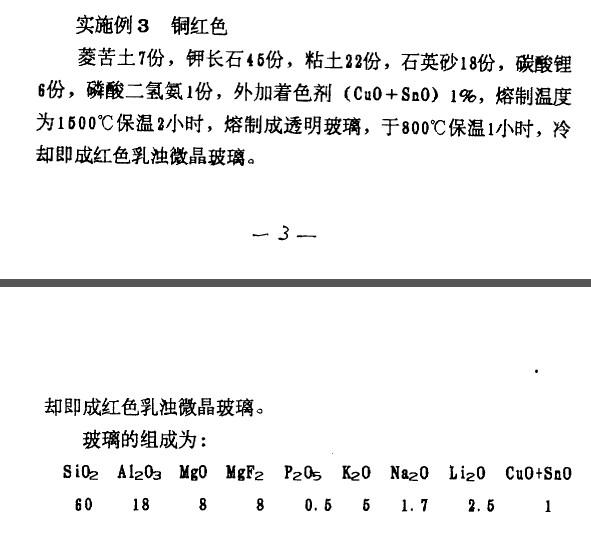

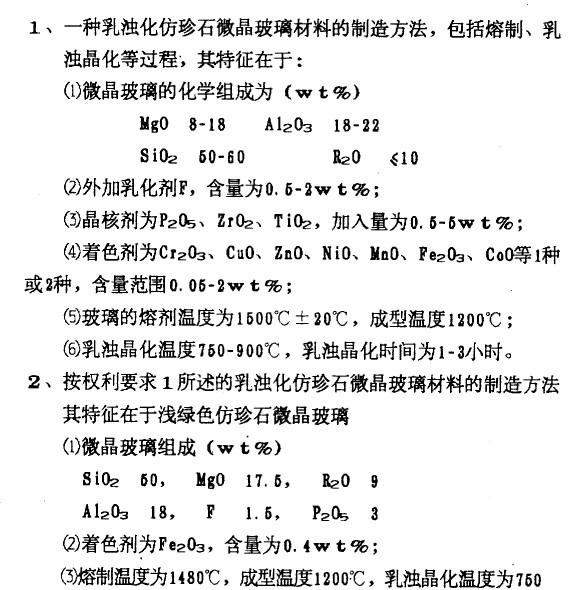

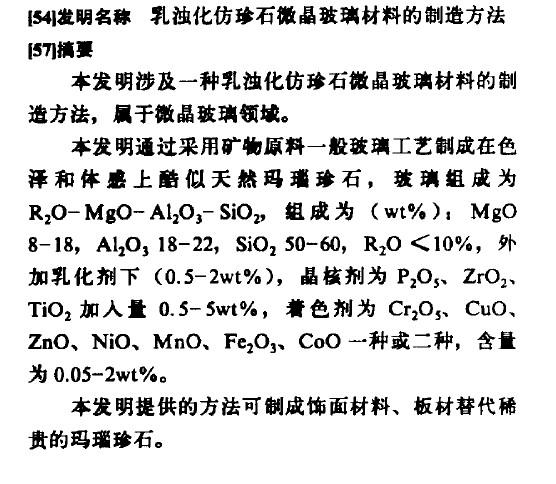

上硅所在1995年的一个配方，仿珍石的乳浊玻璃，各位大神各抒己见哈！我想把其中的F乳浊剂改成P，做无氟乳浊玻璃！各位大神给点意见！已经上传PDF







我做的是这个配方，改了乳浊剂，但是结果却。。。。



[ Last edited by wiilovefun on 2012-10-25 at 14:52 ]
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : （！！）乳浊化仿珍石微晶玻璃材料的制造方法.pdf
    • 2012-10-25 14:25:27, 197.06 K

» 收录本帖的淘帖专辑推荐

无机非金属材料

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
好学生的反面教材，坏学生的优秀榜样
1楼2012-10-25 14:25:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

flash6669

木虫 (著名写手)
★
材料学: 金币+1, 鼓励交流 2012-10-26 11:33:17
你还在搞这个呀，建议你多加点Li就OK了，我试过了，Li非常容易结晶，以前烧玻璃的时候的切身感受，P作为中重要的网络形成体，必然是不好促进玻璃晶化的，F就不同了，本身的半径小，易于运动，促进成核就是容易的多了
赞一下 回复此楼
2楼2012-10-25 16:13:26
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wiilovefun

银虫 (小有名气)
引用回帖:
2楼: Originally posted by flash6669 at 2012-10-25 16:13:26
你还在搞这个呀，建议你多加点Li就OK了，我试过了，Li非常容易结晶，以前烧玻璃的时候的切身感受，P作为中重要的网络形成体，必然是不好促进玻璃晶化的，F就不同了，本身的半径小，易于运动，促进成核就是容易的多了

嗯，好的，我试试哈，我之前的意思就是换个乳浊剂，要是有不懂的得好好问问你哈
赞一下 回复此楼
好学生的反面教材，坏学生的优秀榜样
3楼2012-10-25 17:00:42
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wiilovefun

银虫 (小有名气)
引用回帖:
2楼: Originally posted by flash6669 at 2012-10-25 16:13:26
你还在搞这个呀，建议你多加点Li就OK了，我试过了，Li非常容易结晶，以前烧玻璃的时候的切身感受，P作为中重要的网络形成体，必然是不好促进玻璃晶化的，F就不同了，本身的半径小，易于运动，促进成核就是容易的多了

我做的结果我跟你说下，我用MgO换F，再加点CaO，然后其他的不变，烧出来居然是透明的，而且还是蓝色的，不是专利上说的红色，很郁闷
赞一下 回复此楼
好学生的反面教材，坏学生的优秀榜样
4楼2012-10-25 17:02:58
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

flash6669

木虫 (著名写手)
引用回帖:
4楼: Originally posted by wiilovefun at 2012-10-25 17:02:58
我做的结果我跟你说下，我用MgO换F，再加点CaO，然后其他的不变，烧出来居然是透明的，而且还是蓝色的，不是专利上说的红色，很郁闷...

蓝色的？没有着色剂？
赞一下 回复此楼
5楼2012-10-26 08:43:36
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wiilovefun

银虫 (小有名气)
引用回帖:
5楼: Originally posted by flash6669 at 2012-10-26 08:43:36
蓝色的？没有着色剂？...

我说错了，我用的P2O5替换的F，做出来就是蓝色的很奇怪，这个配方上CuO就是着色剂吧，我也纳闷。
赞一下(1人) 回复此楼
好学生的反面教材，坏学生的优秀榜样
6楼2012-10-26 09:01:02
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

flash6669

木虫 (著名写手)
引用回帖:
6楼: Originally posted by wiilovefun at 2012-10-26 09:01:02
我说错了，我用的P2O5替换的F，做出来就是蓝色的很奇怪，这个配方上CuO就是着色剂吧，我也纳闷。...

把所有的过渡金属去掉呀，颜色后面再调呀，你先看看能不能烧出乳浊玻璃再说了
赞一下 回复此楼
7楼2012-10-26 09:05:27
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wiilovefun

银虫 (小有名气)
引用回帖:
7楼: Originally posted by flash6669 at 2012-10-26 09:05:27
把所有的过渡金属去掉呀，颜色后面再调呀，你先看看能不能烧出乳浊玻璃再说了...

其实是这样的，我的重点是花纹，弄出乳浊的效果应该不是难事，可是要做出大理石或者花岗石的花纹就比较难了额，你懂我的意思吧。所以我不敢轻易改配方，您这么看？
赞一下 回复此楼
好学生的反面教材，坏学生的优秀榜样
8楼2012-10-26 09:13:31
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

flash6669

木虫 (著名写手)
引用回帖:
8楼: Originally posted by wiilovefun at 2012-10-26 09:13:31
其实是这样的，我的重点是花纹，弄出乳浊的效果应该不是难事，可是要做出大理石或者花岗石的花纹就比较难了额，你懂我的意思吧。所以我不敢轻易改配方，您这么看？...

哦，这个就真不懂的了说，没有研究过结晶花纹的走向
赞一下 回复此楼
9楼2012-10-26 09:47:23
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wiilovefun

银虫 (小有名气)
引用回帖:
9楼: Originally posted by flash6669 at 2012-10-26 09:47:23
哦，这个就真不懂的了说，没有研究过结晶花纹的走向...

这太复杂了吧。结晶花纹的走向这么专业的问题都出来了，你可以先看下我上传的PDF，我老师叫我可以试试混合两种不同的乳浊玻璃液，但由于技术有限，所以我想试试这个配方到底行不行。
赞一下 回复此楼
好学生的反面教材，坏学生的优秀榜样
10楼2012-10-26 14:14:58
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 wiilovefun 的主题更新
101/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
