[求助] 为什么碳纳米管XRD里26°的峰对应的是(002)面？

石墨中的(002)面，就是那一层，层间距是3.4A

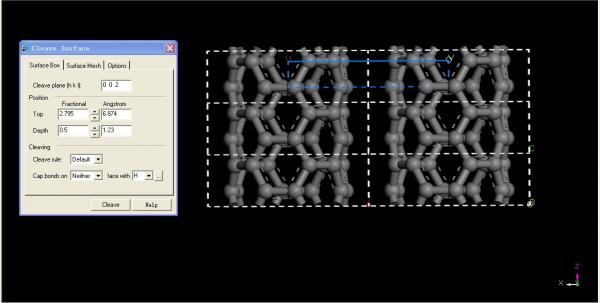

但是碳纳米管的(002)面不是应该如图蓝色那层吗？层间距是1.23A

而(1 0 0)面才是平行于碳纳米管的，间距3.4A的晶面。


那为什么碳纳米管的XRD图上26°的峰要成为002面呢？



我自己的理解是，XRD虽然做的是碳纳米管的，但是习惯上把26这个峰，称之为“石墨的”002面？

求指教~

回复此楼

» 收录本帖的淘帖专辑推荐

材料 Graphene and CNTs XRD及相关资料

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
拿起来放下，放下，再拿起来
1楼2012-10-22 16:13:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whd博士

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
对碳纳米管材料不太了解，不过我觉得可能有两个概念你没有分清楚：晶面指数和衍射指数。晶面指数就是各个晶面按照米勒指数规则得到的代表各晶面的指数；衍射指数是通过XRD以及布拉格方程计算得到的衍射峰多代表的指数。这两者的区别主要是由于布拉格方程中存在一个n造成的。当考虑n的时候，得到的就是晶面指数，不过这样表达式计算非常麻烦，所以多数都会使用简化的布拉格方程，也就是方程两边同时除以n，这样计算得到的指数就是衍射指数了。根据你上面的叙述，所谓的（002）其实就是衍射指数，而（001）才是晶面指数，只不过是概念不同，但是其晶面应该是相互平行的同组晶面吧~~~~~~个人建议，仅供参考~~~~~~
赞一下(2人) 回复此楼
2楼2012-10-22 17:48:19
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jayster

无虫 (小有名气)
引用回帖:
2楼: Originally posted by whd博士 at 2012-10-22 17:48:19
对碳纳米管材料不太了解，不过我觉得可能有两个概念你没有分清楚：晶面指数和衍射指数。晶面指数就是各个晶面按照米勒指数规则得到的代表各晶面的指数；衍射指数是通过XRD以及布拉格方程计算得到的衍射峰多代表的指 ...

谢谢回复！

我再表述清楚一点，希望其他做碳纳米管的人也来帮帮我啊~

我是这样想的，26°的峰，代表了(0 0 2)面，即用(0 0 2)来表示的“一组晶面”，且面间距为3.4。这个面在碳纳米管这个材料中来看，就是垂直管径方向的一组类石墨层的晶面。
但是碳纳米管原料的XRD显示，除了26°的峰，还有42°和77°的峰，分别对应了(1 0 0)和(1 1 0)面，那我想知道，这两个面，在碳纳米管结构中，具体是表示了哪两组晶面？
赞一下 回复此楼
拿起来放下，放下，再拿起来
3楼2012-10-23 09:09:11
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whd博士

木虫 (著名写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by jayster at 2012-10-23 09:09:11
谢谢回复！

我再表述清楚一点，希望其他做碳纳米管的人也来帮帮我啊~

我是这样想的，26°的峰，代表了(0 0 2)面，即用(0 0 2)来表示的“一组晶面”，且面间距为3.4。这个面在碳纳米管这个材料中来看，就是垂 ...

（100）晶面就是平行于yOz平面的一组晶面；（110）晶面是平行于c轴、并且在x、y轴截距均为一个单位的晶面以及与其平行的晶面~~~~~~至于在结构图中标注。。。。。。抱歉，对于这种材料，我真心是外行~~~~~~
赞一下 回复此楼
4楼2012-10-23 13:03:52
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

梁山白人

木虫 (著名写手)

【答案】应助回帖

我看的一些文献中说（002）代表的是碳材料的石墨化程度
赞一下 回复此楼
5楼2013-10-17 17:30:01
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

默北8023

木虫 (正式写手)

提供给楼主点思路，石墨结构并非直接相连的层组成一个晶体单元，大多数是每隔一层组成的，所以常用（0002）面的d值表征每层之间的层间距。上图为石墨的晶体结构，希望有所启发。
赞一下 回复此楼
6楼2015-04-11 17:06:31
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

默北8023

木虫 (正式写手)
引用回帖:
6楼: Originally posted by 默北8023 at 2015-04-11 17:06:31
http://http://imgsrc.baidu.com/forum/w%3D580/sign=aedc0bf1c25c1038247ececa8210931c/b2273b4e251f95ca9644995dcd177f3e66095250.jpg
提供给楼主点思路，石墨结构并非直接相连的层组成一个晶体单元，大多数是每 ...

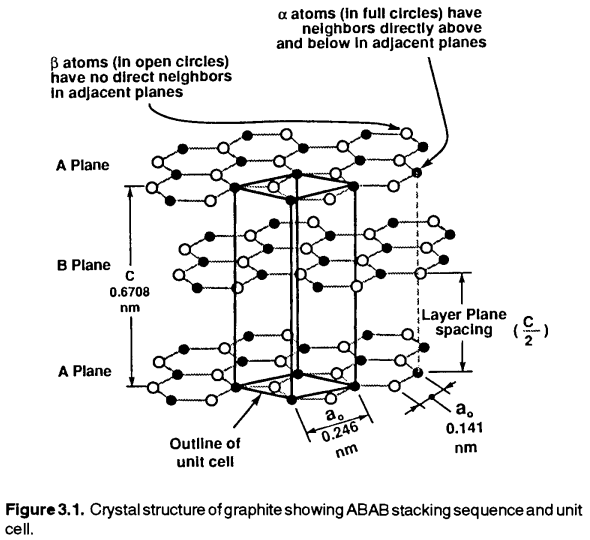

重新传一个图。
为什么碳纳米管XRD里26°的峰对应的是(002)面？
石墨晶体结构 六边形堆叠.png
赞一下 回复此楼
7楼2015-04-11 17:07:15
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huweixmch
引用回帖:
7楼: Originally posted by 默北8023 at 2015-04-11 17:07:15
重新传一个图。

石墨晶体结构 六边形堆叠.png
...

赞！
8楼2015-12-19 16:21:31
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小雨熊

木虫 (正式写手)
胖子你好可爱啊笑cry

发自小木虫Android客户端
赞一下 回复此楼
9楼2015-12-19 16:45:43
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aiqi211

木虫 (正式写手)
可以参考石墨的结构图，（100）晶面是平行YOZ平面的晶面，（110）晶面是平行于Z轴的一组晶面。
赞一下 回复此楼
10楼2017-03-14 17:12:59
