[求助]
精馏PID识图
|
||

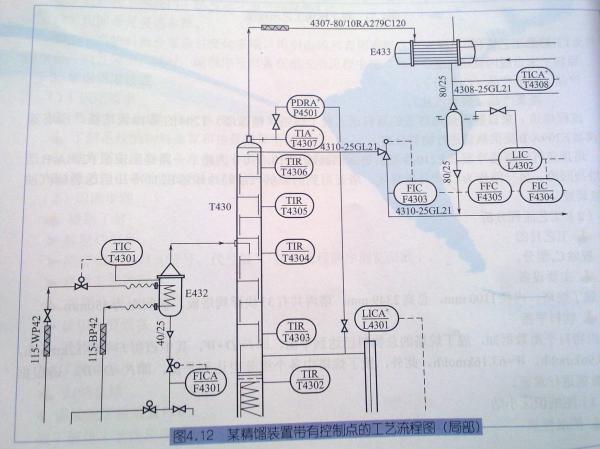

一精馏装置PID，LIC（L4302）控制器上的阀门有什么作用？怎样解释LIC（L43032)、FIC（F4304)、FFC（F4305）、FIC(F4303）控制的？管道标注4307-80/10RA279C120、4310-25GL21、115-BP42、115-WP42是什么意思？请各位专家指教，谢谢！ 20121020010.jpg |
回复此楼» 猜你喜欢
CSC & MSCA 博洛尼亚大学能源材料课题组博士/博士后招生｜MSCA经费充足、排名优
已经有6人回复
-
德国Karlsruhe Institute of Technology招收电化学储能及联合培养CSC博士等
已经有20人回复
-
高分子科学论文润色/翻译怎么收费?
已经有159人回复
-
德国Karlsruhe Institute of Technology招收电化学储能及联合培养CSC博士
已经有19人回复
-
德国Karlsruhe Institute of Technology招收电化学储能及联合培养CSC博士
已经有1人回复
-
安徽农业大学生科院生物制药系课题组招收2026级博士生（申请考核制）
已经有0人回复
-
固态锂金属电池迁移数计算求助
已经有1人回复
-
吉林大学招收硕转博考核硕士研究生
已经有1人回复
-
荷兰奈梅亨大学赵文博与Galimberti课题组招收理论计算CSC博士 2000 欧元/月+房补
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 工艺管道及仪表流程图（PID）的识读
已经有6人回复
- 精馏操作基本知识
已经有9人回复
- 工艺技术版资源整理---长期更新
已经有16人回复
- 【求助】注册化工工程师的报考条件，报考时间以及考试科目都是什么？
已经有26人回复
- 注册化工工程师
已经有10人回复
- 【求助】我想学会识别化工流程图
已经有21人回复
小-虫子
木虫 (小有名气)
- TEPI: 1
- 应助: 120 (高中生)
- 金币: 1691.3
- 红花: 4
- 帖子: 263
- 在线: 74.6小时
- 虫号: 967195
- 注册: 2010-03-10
- 性别: GG
- 专业: 冶金化工与冶金反应工程学
【答案】应助回帖
★ ★
nwxjh: 回帖置顶 2012-10-30 12:37:33
nwxjh: 金币+2, 鼓励认真交流，欢迎常来工艺技术版O(∩_∩)O~ 2012-10-30 12:37:58
nwxjh: 回帖置顶 2012-10-30 12:37:33
nwxjh: 金币+2, 鼓励认真交流，欢迎常来工艺技术版O(∩_∩)O~ 2012-10-30 12:37:58
| PID设计的时候，一般一些列的设计图有个说明的，第一页上看看。一般设计遵循设计规范，无论怎么设计代号一般都是不会错的，上图中，L代表液位，T代表温度，F是流量，P是压力，图中PD是压差仪表代号，PDR是压差读出指示，IC是控制器指示，LIC\FIC、TIC就是液位、流量、温度显示（带控制型的），，FFC是无指示，知道这些仪表的意思在看图，既然LIC是液位读出显示，它前面的阀门应该就是控制它的，每个控制型的测量仪器（变送器）前面都会有控制阀门，（有些电磁阀门)；管道标注看下管道图说明，设计院设计的时候肯定有的，我不是弄精馏工艺的，也不是太清楚。 |
9楼2012-10-29 21:49:06
江水鱼儿
铜虫 (小有名气)
- 应助: 31 (小学生)
- 金币: 215.9
- 散金: 20
- 帖子: 147
- 在线: 25.7小时
- 虫号: 1627321
- 注册: 2012-02-19
- 性别: GG
- 专业: 有机合成
【答案】应助回帖
★ ★
nwxjh: 回帖置顶 2012-11-13 21:44:57
nwxjh: 金币+2, 专家考核, 认真交流^_^ 2012-11-13 21:45:13
nwxjh: 回帖置顶 2012-11-13 21:44:57
nwxjh: 金币+2, 专家考核, 认真交流^_^ 2012-11-13 21:45:13
|
PID 管道的编号及标注方法：应根据装置的部分号和管内物料的属性分别按流程顺序编号，即每一种介质应分别顺序编号。允许中间有预留号，如：工艺管道（代号P）中不同属性物料管道之间可以留有空号。同一物料流经多台不同功能的设备时，每经一台或一组设备后新编一个管号。 管道的标注方法如下： ×××× － ×××× － ×××× － ×××× － ××× 公称直径 介质代号 管道编号 管道等级 隔热 或 ×××× － ×××× － ×××× －×××× 公称直径 介质代号 管道编号 管道等级 公称直径以mm表示，例如：50即50 mm：介质代号详见附录A中的A2； 具体你可以看看PID图设计规范 上面很详细 |
12楼2012-11-13 18:39:19
2楼2012-10-20 17:10:43
3楼2012-10-20 17:45:26
第四组表示顺序；第五组表示管道等级； 4楼2012-10-21 08:04:30
