[求助] SAED标定中遇到的问题，请高人释疑，谢谢！（已附PDF卡片）

上次发了一个求助帖，得到大家的帮助，尤其是temedx, zguan, xh0214等专家的帮助令人受益匪浅。谢谢！
现在又遇到问题了，恳请高人帮忙答疑。

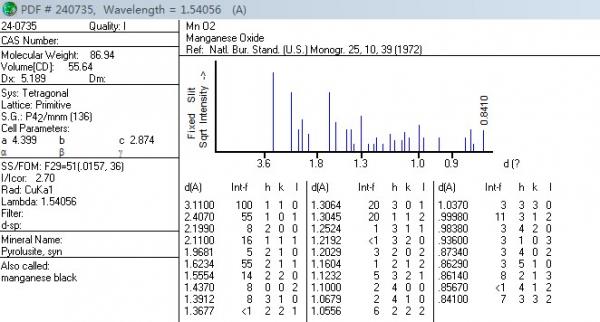

以下是SAED图和PDF卡片。SAED图中根据d值能标出（101），（110）面，根据R3=R1+R2,得到的第3个晶面（211），但是测量的d值及角度都与理论值不符，不知道问题出在哪里？
谢谢各位！




回复此楼

» 收录本帖的淘帖专辑推荐

表征与测试分析 一品堂 - 材料表征 科研经验

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-10-18 17:44:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zguan

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
blueice8250: 金币+10, ★★★很有帮助, 谢谢 2012-10-19 15:31:58
(110)面的标定没问题。另外两个衍射点对应的晶面间距大概都是0.25左右，所以是(101)的等同面。根据提供的pdf卡片，tetragonal结构的晶体d(101)=d(011)=d(0-11)...不一一列出了。。。(110)面没问题，你标的这个(101)对应的晶面间距没问题，问题出在晶面夹角上
楼主根据这个tegragonal的a,c两个值可以算出各个镜面间的夹角。
(110)和(101)两个晶面的夹角可以算出是67度，如果(110)(101)面是按照原来那么标注的话，这个和衍射图(113度)不符合。再看(101)的等同面(0-11)。(110)和(0-11)的夹角113度，符合衍射图。所以你标的那个(101)面是他的等同面(0-11)，这样一来(110)和(0-11)两个面的加和得出那个问号面就是(101)。
总之，标定的时候不能只看d值，还要注意标定出来各个面的夹角

赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

blueice8250
2楼2012-10-19 03:18:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

blueice8250

木虫 (正式写手)
送鲜花一朵
引用回帖:
2楼: Originally posted by zguan at 2012-10-19 03:18:44
(110)面的标定没问题。另外两个衍射点对应的晶面间距大概都是0.25左右，所以是(101)的等同面。根据提供的pdf卡片，tetragonal结构的晶体d(101)=d(011)=d(0-11)...不一一列出了。。。(110)面没问题，你标的这个(101) ...

谢谢您！经您这么一分析，心里明晰多了。
赞一下 回复此楼
3楼2012-10-19 15:32:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

maoli

铁杆木虫 (小有名气)
引用回帖:
2楼: Originally posted by zguan at 2012-10-19 03:18:44
(110)面的标定没问题。另外两个衍射点对应的晶面间距大概都是0.25左右，所以是(101)的等同面。根据提供的pdf卡片，tetragonal结构的晶体d(101)=d(011)=d(0-11)...不一一列出了。。。(110)面没问题，你标的这个(101) ...

还有这方面的书啊？介绍几本吧，谢谢
赞一下 回复此楼
passion
4楼2012-12-31 19:02:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zguan

木虫 (正式写手)
引用回帖:
4楼: Originally posted by maoli at 2012-12-30 23:02:58
还有这方面的书啊？介绍几本吧，谢谢...

不知道有没有这方面的书，上面的分析基本都是经验之谈。可以看看这个ID"temdex"发的帖子  都是一些基本的道理。经典的书就是《Transmission Electron Microscopy: A Textbook for Materials Science》一共四册
赞一下 回复此楼
5楼2013-01-03 01:19:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (职业作家)
本帖仅楼主可见
6楼2013-01-03 10:22:30
