[求助] 水分子在铜表面的吸附，跟文献结果不一致

我算的是H2O在Cu(100)表面的吸附能，体系为
引用回帖:
Calculations were carried out using DFT Perdew–Wang 1991 (PW91)  exchange-correlation functional implemented in the plane-wave based code VASP . The electron–core interaction is described with the projector-augmented plane-wave (PAW) method. A plane-wave basis set with a kinetic energy cutoff of 400 eV was used. Test calculations on water adsorption at Cu(1 1 1) surface with a 500 eV cutoff produced the same adsorption energy and the almost unchanged geometry of water (Only the bond angle HOH differs by 0.2°.). Convergence criteria of 10E-5 eV for the self-consistent electronic minimization and 10E-4 eV for the total energy change between two consecutive ionic steps were adopted.
…………
A Monkhorst–Pack mesh [60] of (5 · 5 · 1) was used for integration over the Brillouin zone for the (1 1 1), (1 0 0), (1 1 0) and (2 1 1) surfaces.

Q.-L. Tang, Z.-X. Chen / Surface Science 601 (2007) 954–964

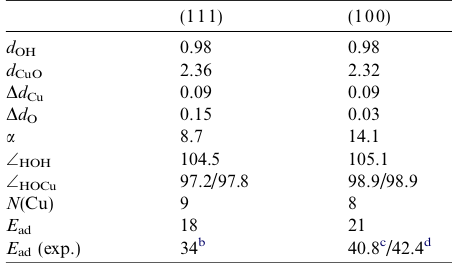

文献给出的结果

我的优化参数
引用回帖:
System = Cu(100)-surface H2O
PREC = Normal
EDIFF = 1E-5
EDIFFG = 1E-3
GGA = 91
ISPIN = 1
ICHARG = 2
ISTART = 0
ENCUT =  720
SIGMA =  0.2
ISMEAR = 1
NELMDL = -12        #
ALGO = Fast         #RMM-DIIS
ISIF = 2
IBRION = 1          #for:ZBRENT: increasing intervall
ADDGRID = .True.    #
NSW = 360           #try to increase it when cannot converage

LORBIT = 11
LREAL = Auto        #for large cell, if cell small,then set to .FALSE.
NCORE = 12          #for linux multicores, cores used per node
LPLANE = .TRUE.     #if very nodes used,then set to .FALSE.
LSCALU = .FALSE.
NSIM = 4
LWAVE = .FALSE.            #will not creat the wavecar
LCHARG = .FALSE.        #will not creat the chagcar

k点与文献一样（5 5 1）。这样得到的优化结构中，除了二面角与文献有出入（100.1度）之外，其他结构都符合得很好。
静态计算参数
引用回帖:
System = Cu(100)-surface H2O
PREC = ACCURATE
EDIFF = 1E-6
EDIFFG = 1E-4
GGA = 91
ISPIN = 1
ICHARG = 2
ISTART = 0
ENCUT =  700
SIGMA =  0.2
ISMEAR = -5
NELMDL = -12        #
ADDGRID = .True.
IBRION = 1
ALGO = Fast         #RMM-DIIS

LORBIT = 11
LREAL = Auto        #for large cell, if cell small,then set to .FALSE.
NCORE = 12          #for linux multicores, cores used per node
LPLANE = .TRUE.     #if very nodes used,then set to .FALSE.
LSCALU = .FALSE.
NSIM = 4
LWAVE = .FALSE.            #will not creat the wavecar
LCHARG = .FALSE.        #will not creat the chagcar

计算得到的吸附能大小与文献相差就比较大了，我的计算结果为0.13eV。
是什么导致了这样的差异？

[ Last edited by gleerat on 2012-10-17 at 18:05 ]
回复此楼

» 收录本帖的淘帖专辑推荐

有用的 第一性

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
明察、慎思、笃行
1楼 2012-10-17 18:04:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

dazao

金虫 (正式写手)

【答案】应助回帖

★ ★
liliangfang: 金币+2, 谢谢指教 2012-10-27 09:07:56
文献里媳吸附能的单位是焦耳每木耳吧

我i做过水在U表面吸附，分子吸附时HOH贱角105左右，和自由水分子的差不多
赞一下(1人) 回复此楼
5楼2012-10-24 05:46:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

hakuna

木虫 (知名作家)

【答案】应助回帖

★
感谢参与，应助指数 +1
sunyang1988: 金币+1, 谢谢交流 2012-10-18 10:08:02
你的INCAR里有些参数彼时必须的，譬如ISPIN、LORBIT.......
你的截断能太高了，浪费时间，那篇文章截断能最多400 eV.....
另外，注意一下你水分子的能量是怎么算的，是否放在一个大盒子里，取gama点计算得到.....
水分子在金属表面吸附时，起作用的是3a1，水分子平面应该与表面间有一个大约7°左右的夹角，吸附稳定位时top.....
供你参考吧
赞一下 回复此楼
2楼2012-10-18 00:04:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gleerat

木虫 (正式写手)
引用回帖:
2楼: Originally posted by hakuna at 2012-10-18 00:04:20
你的INCAR里有些参数彼时必须的，譬如ISPIN、LORBIT.......
你的截断能太高了，浪费时间，那篇文章截断能最多400 eV.....
另外，注意一下你水分子的能量是怎么算的，是否放在一个大盒子里，取gama点计算得到..... ...

我用这样的参数设置算出来的吸附能为
引用回帖:
top           0.160811
center      0.126289
bridge      0.167322

但是按照文献稳定吸附位置应该是top位。
赞一下 回复此楼
明察、慎思、笃行
3楼2012-10-18 10:35:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hakuna

木虫 (知名作家)
★
sunyang1988: 金币+1, 这么久的INCAR还保存着，这感情有多深啊。。。 2012-10-18 13:30:28
7-8年前我用的INCAR:
ISMEAR= 1
SIGMA=0.15
GGA=91
ISIF = 2
ENMAX= 400
NSW= 100
IBRION=2
IDIPOL=3
VOSKOWN=1
IALGO=48
ENAUG=650
LREAL=auto
LMAXPAW=0
NPLANE=.TRUE.
算出来（111）面上，吸附能是0.19 eV
赞一下 回复此楼
4楼2012-10-18 11:35:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gleerat

木虫 (正式写手)
引用回帖:
2楼: Originally posted by hakuna at 2012-10-18 00:04:20
你的INCAR里有些参数彼时必须的，譬如ISPIN、LORBIT.......
你的截断能太高了，浪费时间，那篇文章截断能最多400 eV.....
另外，注意一下你水分子的能量是怎么算的，是否放在一个大盒子里，取gama点计算得到..... ...

截断能是太高了，但是不至于影响结果吧。
其实，我再次优化出来的Cu(100)表面上top位模型中，结构与文献报道差不多，二面角98度，d(CuO)为2.33，吸附能为0.19eV。符合的还比较好。
但是对于bridge和center位吸附能就差别太大了，这样top位就不是稳定吸附位置了。
2-a       0.193551
2-b      0.192792
2-c      0.202398
这是哪里的问题呢？
文献PhysRevB.70.205410给出的趋势是0.25，0.14，0.04（方法不一致，不能直接比较，但是比较趋势还是应该可以的）。
INCAR.relax
引用回帖:
System = Cu(100)-H2O
PREC = Accurate
EDIFF = 1E-5
EDIFFG = 1E-4
GGA = 91
ISPIN = 1
ICHARG = 2
ISTART = 0
ENCUT =  420
SIGMA =  0.1
ISMEAR = 1
NELMDL = -12        #
ALGO = Fast         #RMM-DIIS
ISIF = 2
IBRION = 1          #for:ZBRENT: increasing intervall
ADDGRID = .True.    #
NSW = 120           #

LORBIT = 11
LREAL = Auto        #for large cell, if cell small,then set to .FALSE.
NCORE = 12          #for linux multicores, cores used per node
LPLANE = .TRUE.     #if very nodes used,then set to .FALSE.
LSCALU = .FALSE.
NSIM = 4
LWAVE = .FALSE.            #will not creat the wavecar
LCHARG = .FALSE.        #will not creat the chagcar

INCAR.static
引用回帖:
System = Cu(100)-surface H2O
PREC = ACCURATE
EDIFF = 1E-6
EDIFFG = 1E-4
GGA = 91
ISPIN = 1
ICHARG = 2
ISTART = 0
ENCUT =  420
SIGMA =  0.1
ISMEAR = -5
NELMDL = -12        #
ADDGRID = .True.
IBRION = 1
ALGO = Fast         #RMM-DIIS

LORBIT = 11
LREAL = Auto        #for large cell, if cell small,then set to .FALSE.
NCORE = 12          #for linux multicores, cores used per node
LPLANE = .TRUE.     #if very nodes used,then set to .FALSE.
LSCALU = .FALSE.
NSIM = 4
LWAVE = .FALSE.            #will not creat the wavecar
LCHARG = .FALSE.        #will not creat the chagcar
赞一下 回复此楼
明察、慎思、笃行
6楼2012-10-25 10:22:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gleerat

木虫 (正式写手)
引用回帖:
5楼: Originally posted by dazao at 2012-10-24 05:46:52
文献里媳吸附能的单位是焦耳每木耳吧

我i做过水在U表面吸附，分子吸附时HOH贱角105左右，和自由水分子的差不多

文献的能量值是KJ/mol，约等于0.01eV。
水分子在Cu表面的吸附不强，分子构型基本上与自由水分子差不多。
赞一下 回复此楼
明察、慎思、笃行
7楼2012-10-25 10:27:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hakuna

木虫 (知名作家)
引用回帖:
7楼: Originally posted by gleerat at 2012-10-25 10:27:30
文献的能量值是KJ/mol，约等于0.01eV。
水分子在Cu表面的吸附不强，分子构型基本上与自由水分子差不多。...

"文献的能量值是KJ/mol，约等于0.01eV。"

换算错了吧
赞一下 回复此楼
8楼2012-10-25 15:34:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hakuna

木虫 (知名作家)
引用回帖:
6楼: Originally posted by gleerat at 2012-10-25 10:22:09
截断能是太高了，但是不至于影响结果吧。
其实，我再次优化出来的Cu(100)表面上top位模型中，结构与文献报道差不多，二面角98度，d(CuO)为2.33，吸附能为0.19eV。符合的还比较好。
但是对于bridge和center位吸附 ...

你INCAR里参数有点乱，把那些不需要的去掉试试看。另外，你的计算是否真的收敛了？构型什么样？
赞一下 回复此楼
9楼2012-10-25 15:39:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gleerat

木虫 (正式写手)
引用回帖:
8楼: Originally posted by hakuna at 2012-10-25 15:34:41
"文献的能量值是KJ/mol，约等于0.01eV。"

换算错了吧...

难道不是？
回复此楼
明察、慎思、笃行
10楼2012-10-25 16:08:42
