24小时热门版块排行榜

返回列表

当前只显示满足指定条件的回帖，点击这里查看本话题的所有回帖

五城VS

金虫 (小有名气)

应助: 0 (幼儿园)
金币: 1298
散金: 9
帖子: 150
在线: 45.6小时
虫号: 1094475
注册: 2010-09-09
专业: 金属结构材料

[求助] 谁能帮我看下这个组织....谢谢！！

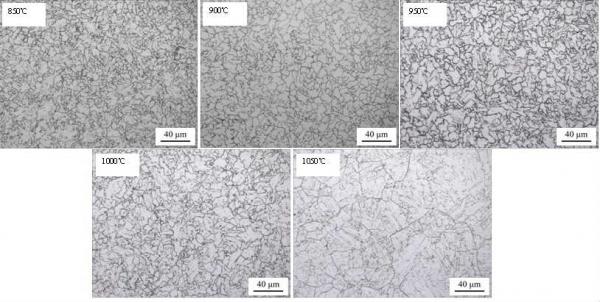

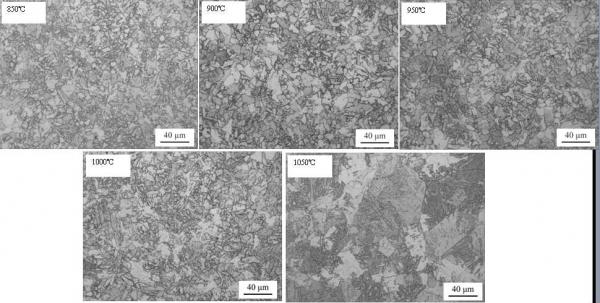

10MnNbV 850-1050℃淬火 650高温回火....上面使用硝酸酒精腐蚀的下面的是苦味酸腐蚀的上面的是什么组织啊，铁素体组织？下面的不是奥氏体晶界吧应该是上面的块状铁素体的边界吧？



回复此楼

» 猜你喜欢

职称评审没过，求安慰已经有56人回复
最近几年招的学生写论文不引自己组发的文章已经有5人回复
26申博自荐已经有3人回复
A期刊撤稿已经有4人回复

1楼 2012-10-17 09:39:17

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

sourbing

木虫 (正式写手)

MM-EPI: 3
应助: 72 (初中生)
贵宾: 0.147
金币: 1811
散金: 21
红花: 11
帖子: 751
在线: 72.2小时
虫号: 121794
注册: 2005-12-03
专业: 金属材料的微观结构

引用回帖:

11楼: Originally posted by 五城VS at 2012-10-17 16:52:15
铁素体晶界？奥氏体晶界？我怎么看着下面的块跟上面的组织块差不多呢。不能是奥氏体晶界吧，老板说尺寸有点小呢。
硬度刚说错了上下是一样的，都是1050 242 其他200左右，
从上面照片看，950以前组织比较相似 ...

不管是什么晶界，都有对应的趋势的，你这个就是实际晶粒度，不可能是奥氏体晶界！
从图片看，随着淬火温度升高，晶粒就是变大，你看到的1000度细化？怎么看出来的，明显粗化了啊，你要看综合的，那么多大的晶粒怎么可能感觉是细化呢，你拿试样在晶粒度标准图上一比就都知道了。
1050明显超温，10MnVNb实际产品热处理不可能到1050的，急剧长大，对性能很不好。别看块状内的结构，那只是碳化物析出的形式，和组织有关系，不是细化不细化的问题。。。
