[求助] 齿轮齿根过渡曲线

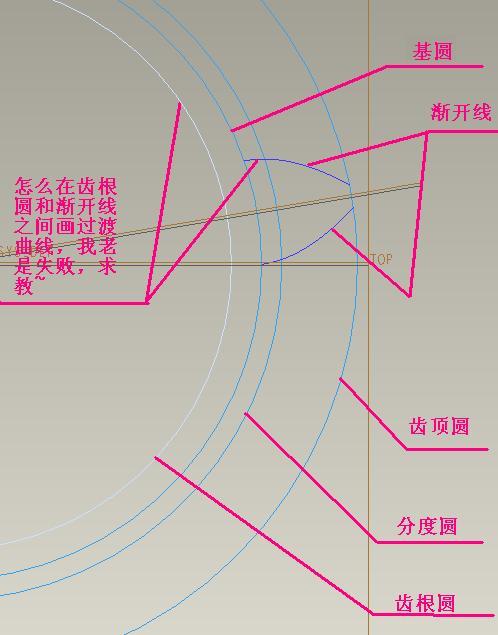

齿轮齿根过渡曲线怎么画出来，我一直没成功，导致我无法生成轮齿。
附件是prt文件，使用的是proe4.0~
齿轮参数：
模数           2
齿数          12
变位系数 0.35
齿顶圆   Φ29.247
齿根圆   Φ20.4
压力角     20°[ 来自科研家族 机械电子家族 ]




[ Last edited by lhlm on 2012-10-12 at 16:35 ]
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 3z-ii-3chilunzhou.prt.zip
    • 2012-10-12 16:33:42, 52.5 K

» 猜你喜欢
1楼 2012-10-12 16:34:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

polarstar

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
liuqh: 应助指数+1 2012-10-24 11:32:49
lhlm: 金币+2, ★★★很有帮助 2012-10-25 15:13:50
lhlm: 金币+3, ★★★很有帮助 2012-10-25 15:16:53
齿根过渡曲线是摆线，可以通过坐标变换，根据齿条圆角或尖角来生成
具体可以参照吴序堂的齿轮啮合原理或者李特文的齿轮几何学与应用理论
赞一下 回复此楼
2楼2012-10-16 08:06:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cshd

金虫 (小有名气)
★
liuqh: 金币+1, 鼓励新虫应助 2012-10-24 11:33:51
变位系数 0.35。。。。不是轉位或是移位係數？可能是稱謂不同。
我都用齒輪軟體直接先畫好，會比較準一些。也可靠些。
不建議用proe畫。
還有阿，齒輪最好是一對的畫，兩個對手齒配合，要抓精度級數時,一起解決。
以上請參考。
赞一下 回复此楼
3楼2012-10-16 14:14:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuqh

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
lhlm: 金币+5, ★★★很有帮助, 呵呵，活到老学到老~ 2012-10-25 15:14:31
如二楼所述，过渡曲线是延伸渐开线或延伸外摆线，楼主最近在刻苦研究齿轮啊，看你相关的贴子不少啊

[ Last edited by liuqh on 2012-10-24 at 13:27 ]
赞一下 回复此楼
4楼2012-10-24 11:37:59
