小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电分析测试 » 纳米Pd、Pt+硫酸体系的CV图
61/1返回列表
查看: 1539  |  回复: 5
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

ppshanshanqiu

铜虫 (小有名气)

[求助] 纳米Pd、Pt+硫酸体系的CV图 已有2人参与

刚接触电化学，分别将纳米Pd和Pt同GE负载后做成电极，玻C电极作为工作电极，在1MH2SO4溶液中扫出来的CV曲线是下面这样的，不能理解为什么是这样的，什么峰都没有，换成在0.5M甲酸+1MH2SO4中扫CV曲线也是。所有的曲线里的参数设置见第二张图右边的。两种纳米材料的合成里都用到了PVP，难道说是因为它的影响吗，还是GE表面压根就没负载上纳米材料，还是电化学工作站上的某个设置上有问题吗，急盼回复啊  （我用的是Ag/AgCl参比电极  对电极是Pt电极，工作电极是玻C电极）
1MH2SO4体系：
Pd+GE：

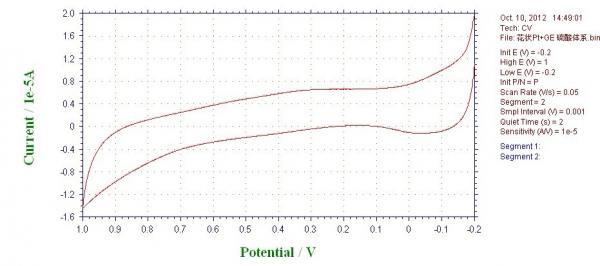

Pt+GE：
http://jj.muchong.com/image3/74/d3/438452_1349857420_250.jpg

0.5M甲酸+1MH2SO4体系：
Pd+GE：
http://jj.muchong.com/image1/47/a2/438452_1349857394_439.jpg

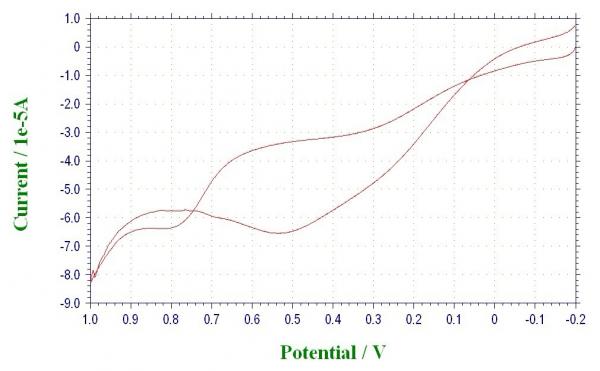

Pt+GE：这个看起来还有点和文献相像，有个问题，是不是用CHI660D做出来的图最后都要把纵坐标乘以一个-1，才能文献上图相似呢
http://jj.muchong.com/image3/e4/9f/438452_1349860312_651.jpg

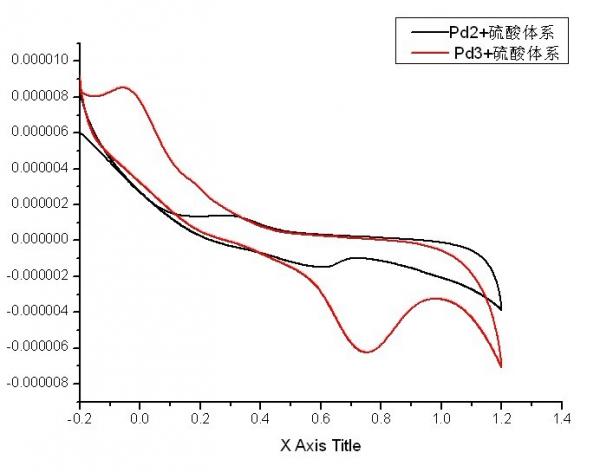

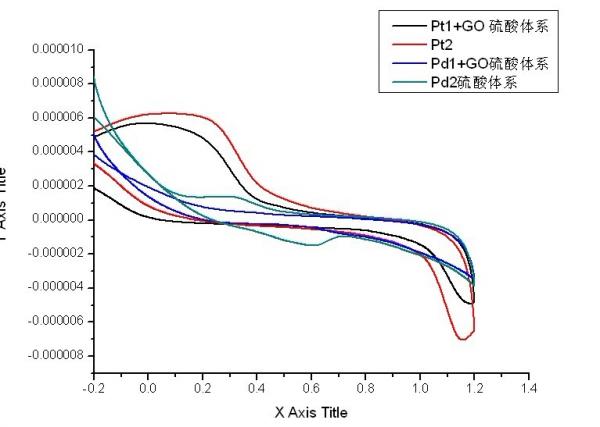

另外，之前简单的做过加GO负载、啥都不加的的CV曲线，反而倒是有峰出现，不过这个峰和文献上的也是有区别，不知道问题出在哪里，求解答（下图中Pt2后面漏写了+H2SO4）：
http://jj.muchong.com/image1/77/98/438452_1349857904_320.jpg

http://jj.muchong.com/image3/32/7b/438452_1349858140_864.jpg


[ Last edited by ppshanshanqiu on 2012-10-10 at 17:13 ]
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-10-10 16:22:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ppshanshanqiu

铜虫 (小有名气)
怎么没有人回复呢，自己顶一个
赞一下 回复此楼
2楼2012-10-11 09:09:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

辰沫123

银虫 (初入文坛)
引用回帖:
2楼: Originally posted by ppshanshanqiu at 2012-10-11 09:09:11
怎么没有人回复呢，自己顶一个

我也正为此郁闷呢
赞一下 回复此楼
春暖花开
3楼2014-11-05 16:40:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

念记7076

铜虫 (初入文坛)

【答案】应助回帖

我的比你的还糟糕，图形完全是没见过的，一条直线直接上去，然后又是直线，什么都没有
赞一下 回复此楼
4楼2014-12-05 08:58:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

不点格子

金虫 (小有名气)

【答案】应助回帖

我也是做Pd的，没碰到这种现象，我的扫描范围是从-0.2-1.2V的，在硫酸中扫出来的曲线峰很明显啊
赞一下 回复此楼
5楼2014-12-05 09:12:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyun112

禁虫 (初入文坛)
本帖内容被屏蔽
6楼2017-05-20 14:02:27
