[交流] 仿真模拟紧凑拉伸试样断裂,等效应力等值线云图后为什么会出现整个结果? 已有1人参与

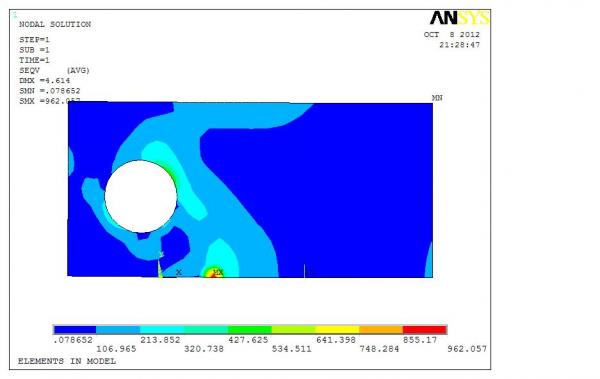

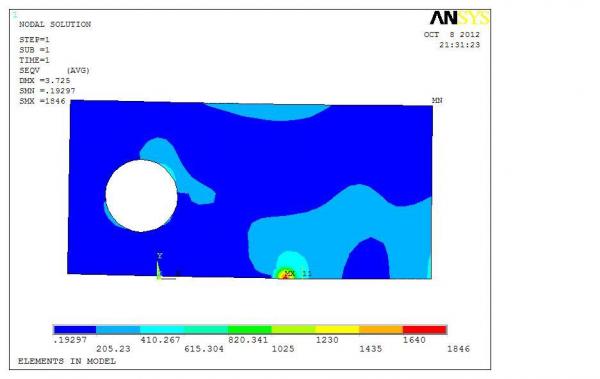

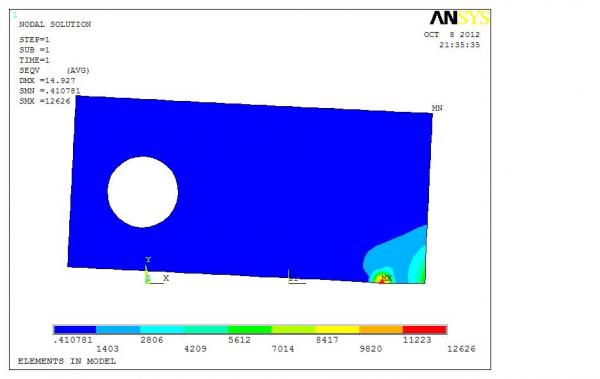

本人用ansys 仿真模拟紧凑拉伸试样断裂,在不同断裂的长度的条件下等效应力等值线如附件所示,为什么会出现这个结果?这个结果正常吗?在非裂纹区(紧凑拉伸试样的施加力处,即就是圆处)也会出现应力变化,请大侠们指点?










回复此楼
安静
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanbingsjtu

铁杆木虫 (正式写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
应力集中,不是很明显吗
2楼2012-10-11 07:42:11
