应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电化基础 » 直流沉积Zn纳米线 求人分析为何失败，附有SEM EDS
171/2返回列表12下一页
查看: 1939  |  回复: 16
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

smilee1988

铜虫 (小有名气)

[求助] 直流沉积Zn纳米线 求人分析为何失败，附有SEM EDS

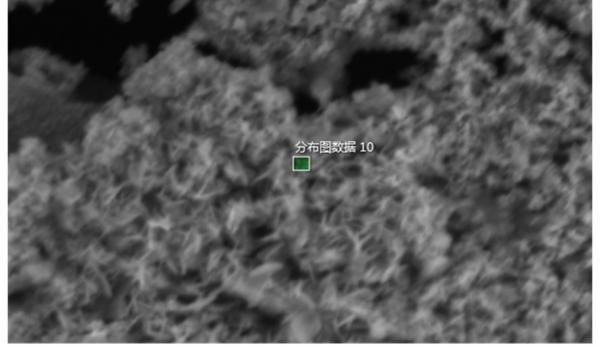

我沉积单质Zn，直流两电极电压2.0V,电流在1.2mA。可以看到模板完全变黑。说明纳米线沉进去了。（如果降低到1.9V，就没有电流）后来用氢氧化钠腐蚀，时间长了发现模板会完全消失。后来采用滴加方式，保证模板没有消失。最后浸泡一会儿去电镜下观测。数据如下：

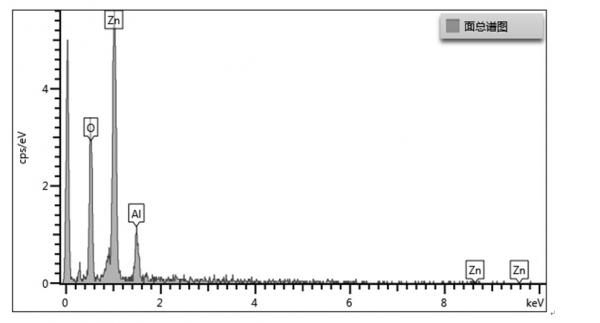

谱图处理 :
没有被忽略的峰

处理选项 : 所有经过分析的元素 (已归一化)
重复次数 = 2

标准样品 :
O    SiO2   1-Jun-1999 12:00 AM
Al    Al2O3   1-Jun-1999 12:00 AM
Zn    Zn   1-Jun-1999 12:00 AM

元素        重量        原子
        百分比        百分比
O K        32.83        63.05
Al K        8.05        9.17
Zn L        59.12        27.78

总量        100.00




回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-10-09 11:04:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

netflash

木虫 (正式写手)
只知道氢氧化钠会把Zn溶解的.
赞一下 回复此楼
2楼2012-10-09 14:03:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

smilee1988

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by netflash at 2012-10-09 14:03:07
只知道氢氧化钠会把Zn溶解的.

确实考虑过这个因素 ，如果溶解的话 ，应该是不能测试出锌单质元素的。看过很多文献，也是氢氧化钠
赞一下 回复此楼
3楼2012-10-09 17:01:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

netflash

木虫 (正式写手)
引用回帖:
3楼: Originally posted by smilee1988 at 2012-10-09 17:01:26
确实考虑过这个因素 ，如果溶解的话 ，应该是不能测试出锌单质元素的。看过很多文献，也是氢氧化钠...

不清楚相关文献，应该需要控制氢氧化钠浓度和处理时间吧.
赞一下 回复此楼
4楼2012-10-11 09:41:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xhwwjx

木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
857688363: 金币+1, 感谢应助 2012-10-14 09:22:30
能谱图看的是元素不是单质，楼主怎么判断出是单质的？
赞一下 回复此楼
5楼2012-10-11 17:05:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

smilee1988

铜虫 (小有名气)
引用回帖:
5楼: Originally posted by xhwwjx at 2012-10-11 17:05:52
能谱图看的是元素不是单质，楼主怎么判断出是单质的？

看到模板变黑 想来是沉进去纳米线了 锌单质被还原。
赞一下 回复此楼
6楼2012-10-11 22:00:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shangyesheng

铁虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★
smilee1988: 金币+4, ★★★很有帮助 2012-10-14 09:09:44
楼主开新帖了？上次我应该已经说得很清楚了吧，表面针状的一定是氢氧化钠。
在照电镜前，楼主是不是没有彻底清洗模板呢？
再一个，总觉得楼主这个氢氧化钠体系是不是条件过于苛刻了？如果是小规模实验室试验的话，用一些普通的锌盐，比如氯化锌什么的，pH值也不用这么高把，再找找文献，最后体系确立了用电化学工作站控制一下沉积电位，应该可以实现沉积锌的，很容易啊。我以前做电沉积硫化锌的，电位过负也会出来单质锌的，颜色是灰色的！
上次的帖子中我还提到了模板抽真空的问题，一定要抽，不然Zn进不去，如果还有问题你可以问我，这方面的事情，我稍微懂点。
赞一下 回复此楼
7楼2012-10-13 13:08:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

smilee1988

铜虫 (小有名气)
引用回帖:
7楼: Originally posted by shangyesheng at 2012-10-13 13:08:12
楼主开新帖了？上次我应该已经说得很清楚了吧，表面针状的一定是氢氧化钠。
在照电镜前，楼主是不是没有彻底清洗模板呢？
再一个，总觉得楼主这个氢氧化钠体系是不是条件过于苛刻了？如果是小规模实验室试验的话， ...

谢谢你  之前做锌纳米线沉积觉得挺容易的，现在发现问题很多。。。我配比溶液PH=5，这个高么
赞一下 回复此楼
8楼2012-10-14 09:12:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shangyesheng

铁虫 (初入文坛)
引用回帖:
8楼: Originally posted by smilee1988 at 2012-10-14 09:12:24
谢谢你  之前做锌纳米线沉积觉得挺容易的，现在发现问题很多。。。我配比溶液PH=5，这个高么...

pH值不高，但是对于电沉积来说这不是关键，电沉积关键就是电流或者电位！
楼主，我觉得先别着急往AAO模板里做
你可以先试一下你的沉积体系合适不合适，先做个循环伏安吧，看看锌的沉积电位是多少，然后再该沉积电位下别的条件都别变，将工作电极换成ITO玻璃试试（理论上应该出来灰色的锌单质，形貌的话我估计你的的电位是比较负的，电沉积容易做出那种扭曲的小棒）如果做出来了说明的沉积体系没问题了
然后再换AAO模板，你看你看这样是不是好一些？
我觉得应该不是太难的，关键问题也跟你说了，祝你早日成功，还是那句话有问题就说话，别客气
赞一下 回复此楼
9楼2012-10-15 17:41:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

smilee1988

铜虫 (小有名气)
引用回帖:
9楼: Originally posted by shangyesheng at 2012-10-15 17:41:49
pH值不高，但是对于电沉积来说这不是关键，电沉积关键就是电流或者电位！
楼主，我觉得先别着急往AAO模板里做
你可以先试一下你的沉积体系合适不合适，先做个循环伏安吧，看看锌的沉积电位是多少，然后再该沉积电 ...

我一直做的是两电极，保持电流恒定。。。如果用循环伏安，是怎么找到 锌的沉积电位（或者说怎么判断）
赞一下 回复此楼
10楼2012-10-16 09:40:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 smilee1988 的主题更新
171/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[有机交流] 一个有机合成实验室都需要哪些设备？ 50+3 kf2781974 2026-07-31 9/450 2026-08-04 03:56 by kf2781974
[教师之家] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +3 jRl3mE6ddZGq 2026-08-03 7/350 2026-08-04 03:35 by k7OM8YghWbkC
[论文投稿] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +3 jRl3mE6ddZGq 2026-08-03 6/300 2026-08-04 03:34 by k7OM8YghWbkC
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +3 jRl3mE6ddZGq 2026-08-03 5/250 2026-08-04 03:30 by k7OM8YghWbkC
[博后之家] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +3 cu9Nq1xK233Z 2026-08-03 7/350 2026-08-04 03:27 by k7OM8YghWbkC
[考博] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +3 cu9Nq1xK233Z 2026-08-03 4/200 2026-08-04 03:25 by k7OM8YghWbkC
[考研] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3 cu9Nq1xK233Z 2026-08-03 8/400 2026-08-04 03:21 by k7OM8YghWbkC
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +4 cu9Nq1xK233Z 2026-08-03 12/600 2026-08-04 03:17 by k7OM8YghWbkC
[教师之家] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +3 cu9Nq1xK233Z 2026-08-03 7/350 2026-08-04 02:10 by Ocx3OKOzGU4q
[基金申请] 什么时候能放榜呀？ +3 Jacob678 2026-08-03 3/150 2026-08-03 16:14 by gltch
[高分子] UV压敏胶开发 +3 ichall 2026-07-30 5/250 2026-08-03 14:40 by Sunrisepay
[基金申请] 面上提前没消息，有中的吗 +14 archvillain 2026-08-02 16/800 2026-08-03 12:23 by fuweiguochen
[基金申请] 面上再次挂了，太难了，躺也躺不了，倦也卷不过，小学校之殇！ +19 低垂的野花 2026-07-31 25/1250 2026-08-03 09:25 by gy116024
[基金申请] 2026年国自然面上资助率 +16 布布和一二 2026-07-30 22/1100 2026-08-03 09:20 by gy116024
[教师之家] 基础研究怎么拉横向，学校到款任务越来越多，难以完成 拉横向，都有哪些途径啊 +8 锦衣卫寒战 2026-07-28 12/600 2026-08-03 08:22 by syl200707
[基金申请] 微信指数没变化，科研之友没阅读 +15 wangze12014 2026-07-28 19/950 2026-08-02 20:05 by 蔡棒棒菂
[考博] 2027年申博 50+3 射雕英雄胜 2026-07-30 3/150 2026-08-02 09:36 by lfy8008
[高分子] HXDI做水性聚氨酯乳液，是不是特别容易出渣 15+3 yuyusuv 2026-07-29 3/150 2026-07-31 09:21 by huizingga
[基金申请] 系统今天又提示维护了，估计离放榜不远了 +11 winnerche 2026-07-29 15/750 2026-07-30 23:08 by jnhyjjm
[基金申请] 你们的时间戳变了吗 +3 archvillain 2026-07-30 4/200 2026-07-30 18:53 by levinzhwen
信息提示
关闭
请填处理意见
关闭
