应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 功能材料 » 基础研究 » 500度得到钛酸钙，可能吗？
131/1返回列表
查看: 1565  |  回复: 12
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

yaolf123

新虫 (小有名气)

[交流] 500度得到钛酸钙，可能吗？

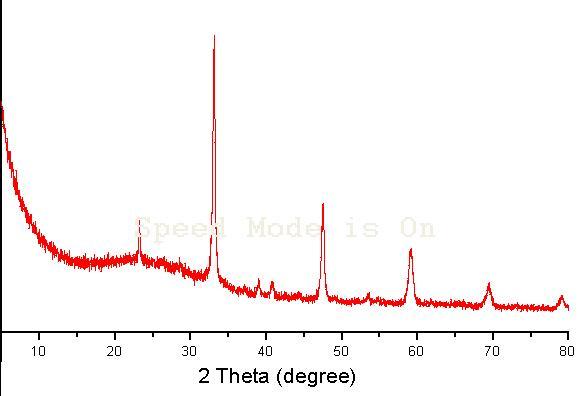

下面是钛酸钙的XRD图。查了一下，好像是钛酸钙。

以前没做过这个，完全属于意料之外。

另外，钛酸钙用稀盐酸0.1M的可以溶解除去吗？

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-10-07 14:36:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wu1008

金虫 (著名写手)
★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
zhaohaixing: 金币+1, 鼓励交流 2012-10-08 08:58:33
yaolf123: 金币+5, 谢谢！ 2012-10-08 13:35:13
单凭XRD，比较难知道是什么物质，毕竟CaTiO3，BaTiO3。。。的XRD都很相似
这个样品是你的吗？

500 度 对于一些钙钛矿的化合物是可以结晶的，但不是左右的都可以
赞一下 回复此楼
2楼2012-10-07 19:08:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

plpqch

铁杆木虫 (小有名气)
★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
yaolf123: 金币+5, 谢谢！有文献支持吗？ 2012-10-08 13:35:53
盐酸很难溶解钛酸钙
赞一下 回复此楼
3楼2012-10-08 09:05:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mse507

木虫 (正式写手)
★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
yaolf123: 金币+5, 谢谢 2012-10-08 13:36:06
500度制备出CaTiO3很正常啊！
赞一下 回复此楼
4楼2012-10-08 10:02:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yaolf123

新虫 (小有名气)
★
蒋青松: 金币+1, 鼓励发表自己观点 2012-10-09 07:56:36
我因为完全是意外得到这个的，以前也不了解。所以“随便”问一下，以为是有明确结论的东西。看了上面的回复，似乎不是那么简单。
说明一下：
1、我肯定是钛酸钙，因为没有钡存在。
2、温度不是很高，只有500~550度。从文献来看，怎么动不动就1200，1300度，有必要烧那么高吗？ 从XRD的衍射峰来看，好像晶型转换还不错（问题是，我不希望它生成！）
3、到底盐酸能不能溶解掉啊？这个对我很关键，我不要钛酸钙，想除去。
赞一下 回复此楼
5楼2012-10-08 13:43:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yaolf123

新虫 (小有名气)
引用回帖:
2楼: Originally posted by wu1008 at 2012-10-07 19:08:04
单凭XRD，比较难知道是什么物质，毕竟CaTiO3，BaTiO3。。。的XRD都很相似
这个样品是你的吗？

500 度 对于一些钙钛矿的化合物是可以结晶的，但不是左右的都可以

样品当然是我的，不是从文献上剪下来的。因为要传jpg格式的文件，就把origin作图屏幕copy后切了这部分贴上来了。切掉其他的后，把横坐标上移了一点。
如假包换
赞一下 回复此楼
6楼2012-10-08 13:47:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wu1008

金虫 (著名写手)
★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
yaolf123: 金币+5, 有点明白了。原来是这么回事^_^ 2012-10-08 14:32:43
引用回帖:
5楼: Originally posted by yaolf123 at 2012-10-08 13:43:28
我因为完全是意外得到这个的，以前也不了解。所以“随便”问一下，以为是有明确结论的东西。看了上面的回复，似乎不是那么简单。
说明一下：
1、我肯定是钛酸钙，因为没有钡存在。
2、温度不是很高，只有500~550 ...

1 你材料的组分是什么
2 烧1200，1300，是陶瓷，因为制粉的时候，使用氧化物，有的人没有先制备目标材料的粉体，所以需要较高的温度才能成相，不过，陶瓷烧1200，1300主要是为了让晶粒生长，使得最后得到的样品相对密度较高，较低的温度也能成相，像做粉体或者薄膜，一般就600-700度
3 如果你要到不是钛酸钙，你要的是什么
赞一下 回复此楼
7楼2012-10-08 14:14:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yaolf123

新虫 (小有名气)
引用回帖:
7楼: Originally posted by wu1008 at 2012-10-08 14:14:43
1 你材料的组分是什么
2 烧1200，1300，是陶瓷，因为制粉的时候，使用氧化物，有的人没有先制备目标材料的粉体，所以需要较高的温度才能成相，不过，陶瓷烧1200，1300主要是为了让晶粒生长，使得最后得到的样品相 ...

我就是做TBOT水解做TiO2，但是里面有一些碳酸钙来控制形貌，会不会是TiO2在碳酸钙表面生成了钛酸钙？？
确实有可能是薄膜，这样的话，600度就足够了。
那怎么除去呢？盐酸可以吗？
赞一下 回复此楼
8楼2012-10-08 14:29:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wu1008

金虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
8楼: Originally posted by yaolf123 at 2012-10-08 14:29:09
我就是做TBOT水解做TiO2，但是里面有一些碳酸钙来控制形貌，会不会是TiO2在碳酸钙表面生成了钛酸钙？？
确实有可能是薄膜，这样的话，600度就足够了。
那怎么除去呢？盐酸可以吗？...

tbot是什么？我不太清楚你的过程，沒法给建议

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
9楼2012-10-08 23:56:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yaolf123

新虫 (小有名气)
引用回帖:
9楼: Originally posted by wu1008 at 2012-10-08 23:56:37
tbot是什么？我不太清楚你的过程，沒法给建议
...

TBOT是Tetrabutyl Orthotitanate， 钛酸四丁酯

我现在的主要是想搞清楚盐酸能不能除去表面的钛酸钙。同样的方法有人报道的产物XRD为纯的晶型转换的TiO2，但我得到的是无定形的TiO2，而且得到了钛酸钙。不过我和文献的后处理方法不同，文献用盐酸除去多余的碳酸钙，我是用醋酸缓冲溶液，我猜想可能是酸的关系，但是由于我最近没法查中文数据库，google也好像找不到答案，难以确认到底是不是酸的关系。所以特地到材料版来请教。谢谢！
赞一下 回复此楼
10楼2012-10-09 01:49:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

plpqch

铁杆木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
高温固相法合成钛酸钙，原料为CaCO3,TiO2,之所以温度高，一方面是高温促使CaCO3分解，CaCO3分解温度在900摄氏度左右，生成的CaO,另一方面是为了生成CaTiO3晶粒更好地生长。
我合成的CaTiO3残留在坩埚底面，用浓盐酸和稀盐酸浸泡6h以上，基本没有效果！
赞一下 回复此楼
11楼2012-10-09 08:43:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wu1008

金虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
10楼: Originally posted by yaolf123 at 2012-10-09 01:49:48
TBOT是Tetrabutyl Orthotitanate， 钛酸四丁酯

我现在的主要是想搞清楚盐酸能不能除去表面的钛酸钙。同样的方法有人报道的产物XRD为纯的晶型转换的TiO2，但我得到的是无定形的TiO2，而且得到了钛酸钙。不过我和 ...

可能需要在退火前就把ca离子去掉，成相后比较难去掉
赞一下 回复此楼
12楼2012-10-09 11:18:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zzjdl

铜虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
盐酸肯定去不掉的
赞一下 回复此楼
13楼2012-10-09 17:32:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 yaolf123 的主题更新
131/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 344求调剂 +5 knight344 2026-03-16 6/300 2026-03-18 15:17 by knight344
[考研] 085601专硕，总分342求调剂，地区不限 +5 share_joy 2026-03-16 5/250 2026-03-18 14:48 by haxia
[考研] 化工学硕306求调剂 +10 42838695 2026-03-12 10/500 2026-03-18 14:42 by haxia
[考研] 一志愿武理材料305分求调剂 +3 想上岸的鲤鱼 2026-03-18 4/200 2026-03-18 14:33 by laoshidan
[考研] 304求调剂 +12 小熊joy 2026-03-14 13/650 2026-03-18 12:34 by Linda Hu
[考研] 0703化学调剂 +4 pupcoco 2026-03-17 7/350 2026-03-18 12:14 by djl2006
[考研] 【0703化学调剂】-一志愿华中师范大学-六级475 +6 Becho359 2026-03-11 6/300 2026-03-18 12:09 by djl2006
[考研] 301求调剂 +9 yy要上岸呀 2026-03-17 9/450 2026-03-18 08:58 by 无际的草原
[基金申请] 被我言中：新模板不强调格式了，假专家开始管格式了 +4 beefly 2026-03-14 4/200 2026-03-17 22:04 by 黄鸟于飞Chao
[考研] 290求调剂 +6 孔志浩 2026-03-12 11/550 2026-03-17 14:41 by 周舟舟77
[考研] 考研调剂 +3 淇ya_~ 2026-03-17 5/250 2026-03-17 09:25 by Winj1e
[考研] 0703 物理化学调剂 +3 我可以上岸的对� 2026-03-13 5/250 2026-03-16 10:50 by 我可以上岸的对�
[考研] 0703化学调剂 290分有科研经历，论文在投 +7 腻腻gk 2026-03-14 7/350 2026-03-16 10:12 by houyaoxu
[基金申请] 现在如何回避去年的某一个专家，不知道名字 +3 zk200107 2026-03-12 6/300 2026-03-14 17:13 by zk200107
[考研] 材料工程调剂 +9 咪咪空空 2026-03-12 9/450 2026-03-13 22:05 by 星空星月
[考研] （081700）化学工程与技术-298分求调剂 +12 11啦啦啦 2026-03-11 35/1750 2026-03-13 21:25 by JourneyLucky
[考研] 考研调剂 +4 芬达46 2026-03-12 4/200 2026-03-13 16:04 by ruiyingmiao
[考研] 工科材料085601 279求调剂 +8 困于星晨 2026-03-12 10/500 2026-03-13 15:42 by ms629
[论文投稿] 投稿问题 5+4 星光灿烂xt 2026-03-12 6/300 2026-03-13 14:17 by god_tian
[考研] 081200-11408-276学硕求调剂 +3 崔wj 2026-03-12 4/200 2026-03-12 19:33 by 求调剂zz
信息提示
关闭
请填处理意见
关闭
