应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 失效分析 » Cr12Mo1V1（D2）金相求分析
141/2返回列表12下一页
查看: 1957  |  回复: 13
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

zhoubest

新虫 (初入文坛)

[求助] Cr12Mo1V1（D2）金相求分析 已有4人参与

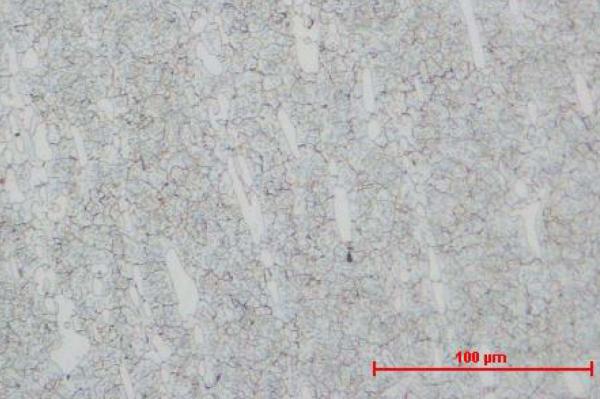

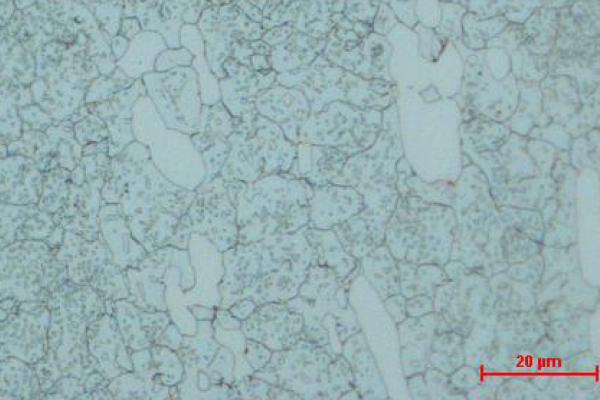

Cr12Mo1V1模具开裂，做了金相和成分
求高手分析



Cr的含量过低是材料问题还是Cr析出形成合金碳化物造成的？
模具容易开裂从金相中能找到原因不？
可不可能是回火不当导致二次硬化造成的？

回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2012-09-25 20:02:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

wyb1988

木虫 (正式写手)

【答案】应助回帖

Cr12Mo1V1钢中的大块共晶碳化物是消除不掉的，铸态下呈网状，锻造后呈图中的带状分布，失效的原因还是要看一下失效部位，断口什么的。
赞一下(1人) 回复此楼
10楼2012-12-17 08:51:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

lixinfeng__

木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
aishan: 金币+1, 鼓励交流 2012-09-25 22:12:26
首先：你做的成分分析是用什么设备做的？标准上的成分是总体的，你所测得可能是局部的。所以导致了cr低或cr髙！你金相中出现混晶，主要影响了力学性能。
回火是降低应力和二次硬化，提高了强度和耐磨性。
赞一下 回复此楼
2楼2012-09-25 20:36:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhoubest

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by lixinfeng__ at 2012-09-25 20:36:14
首先：你做的成分分析是用什么设备做的？标准上的成分是总体的，你所测得可能是局部的。所以导致了cr低或cr髙！你金相中出现混晶，主要影响了力学性能。
回火是降低应力和二次硬化，提高了强度和耐磨性。

混晶，判断标准太模糊了吧，
也就是说从成分上是无法判断原材料使用错误是吧
那热处理工艺呢？
我感觉局部的Cr高Cr低是高Cr钢在回火时Cr形成合金碳化物在晶界上析出导致“二次硬化”现象造成模具的早起开裂（但是我不会看金相找不到确切的证据）
请问存不存在这种可能，目前所具有的资料就两张金相加这个局部的材料成分
赞一下 回复此楼
3楼2012-09-25 22:42:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxf276632

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
1. 金相组织依然存在明显的带状碳化物偏析,说明淬火前没有球化退火或球化退火工艺不恰当.
2. 金相组织中有较多的碳化物呈长杆状,说明淬火前没有球化退火或球化退火工艺不恰当.
3. 这种碳化物分布和状态导致热处理之后性能较差,严重的在热处理淬火淬火过程中就会开裂.
4. 这和回火没有太大的关系.
5. 比较赞同2楼的意见,LZ应该把成份分析设备和方法告诉大家.
赞一下 回复此楼
4楼2012-09-26 11:20:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhoubest

新虫 (初入文坛)
谢谢楼上的专业指点，测试方法我也不知道，成分和金相是让我们公司的物理实验室做的，结果他们给了个成分和金相图片连分析都没给，只好自己分析了。
看来回去我去了解一下我们公司的测试设备了，谢谢！
此外我在金相书上看到了Cr12MoV的金相是这样的

图中的晶粒细些但是同样也存在较大的碳化物呀
赞一下 回复此楼
5楼2012-09-26 20:23:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

moqifengzi

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
主要是成分不合格吧，一般工厂里面做成分分析，通常都是整体的
赞一下 回复此楼
6楼2012-09-26 21:26:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xxt-003

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
是不是回火脆性啊，我也不太懂
赞一下 回复此楼
7楼2012-09-28 00:37:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kerener_99

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
分析一个材料是否合格，没有做局部成分分析的。
看来还是材料本身Cr含量不合格。
赞一下 回复此楼
多看多学
8楼2012-09-28 13:41:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wenbo665

铜虫 (小有名气)

【答案】应助回帖

个人认为是成分不足导致的，你可以测试一下硬度梯度，表面硬度合格并不一定硬度梯度合格。
赞一下 回复此楼
9楼2012-12-15 22:34:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 zhoubest 的主题更新
141/2返回列表12下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
