[求助] DSSC的I-U测试问题,求指导

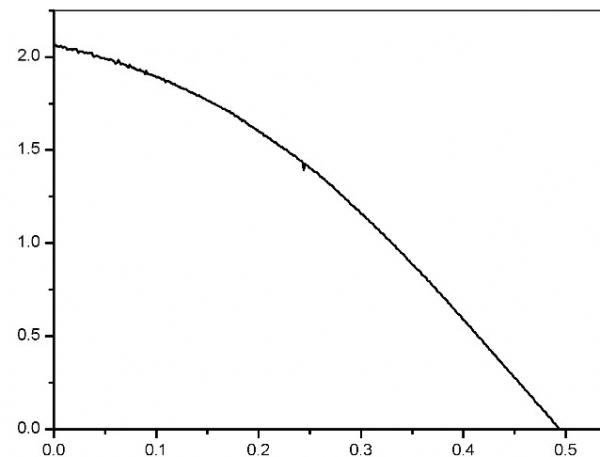

做了一个样的I-U。发现FF很低,费解,曲线明显不同于文献报道的I-U,希望同行们指导一下。谢谢。




[ 来自科研家族 Solar Cells 之家 ]
回复此楼
坚持,
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yupengpeng1981

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
辉太狼121: 金币+10, ★★★很有帮助 2012-09-23 21:19:58
具体是那块出问题我不知道,光阳极,对电极可能都有问题,TiO2薄膜的开裂,还有你是否在FTO上面加了compact laye抑制暗电流等,电解液(除非你买的就基本可以排除)。总体在IV曲线上反映就是你的电池串联电阻太大,并联电阻太小,导致你的FF太低,慢慢改进吧。都有个过程的
2楼2012-09-22 11:16:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

辉太狼121

银虫 (小有名气)

引用回帖:
2楼: Originally posted by yupengpeng1981 at 2012-09-22 11:16:11
具体是那块出问题我不知道,光阳极,对电极可能都有问题,TiO2薄膜的开裂,还有你是否在FTO上面加了compact laye抑制暗电流等,电解液(除非你买的就基本可以排除)。总体在IV曲线上反映就是你的电池串联电阻太大, ...

谢谢你,电解质是买的直接用,电解质注多了,光阳极周边都是电解质。您的compact laye是怎么做的呢?
坚持,
3楼2012-09-23 21:36:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yupengpeng1981

木虫 (正式写手)

引用回帖:
3楼: Originally posted by 辉太狼121 at 2012-09-23 21:36:38
谢谢你,电解质是买的直接用,电解质注多了,光阳极周边都是电解质。您的compact laye是怎么做的呢?...

溶胶凝胶法制备的TiO2薄膜,或者用乙酰丙酮钛的乙醇溶液喷涂,FTO加热到450℃,当然要有保护措施了,如通风了什么的,我是用的是后者。
4楼2012-09-25 12:55:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sadaharu

金虫 (小有名气)

【答案】应助回帖

电流不知道是电流密度,还是直接的电流值。如果是电流密度的话感觉电流很低。电压基本正常。感觉问题是出在光阳极界面那边。电解质如果用现成的问题应该不大,所以可能是TiO2的连接性出了问题。
可以先尝试不加致密层优化一下烧结条件,以及进行下TiCl4处理,保证颗粒之间的连接性。很多组的电池是不加致密层的,也可以做到0.6以上的ff。致密层的引入不是决定性因素,而是锦上添花的事情。
呼呼啦啦睡大觉混混哈哈没大脑
5楼2012-10-05 03:22:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

scope

金虫 (正式写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by 辉太狼121 at 2012-09-23 21:36:38
谢谢你,电解质是买的直接用,电解质注多了,光阳极周边都是电解质。您的compact laye是怎么做的呢?...

如果光阳极周边的都是电解液的话那么电池的串联电阻肯定会增加很多倍而导致短路电流严重降低。
这个一定要多练习掌握组装技巧以避免电解液溢出。
另外感觉你的Voc偏低应该跟你的光阳极染料吸附等因素有关。
如果是刚开始做DSC还可以理解,做多了就好了。
6楼2012-12-01 17:35:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

步步高升步步

金虫 (正式写手)

引用回帖:
6楼: Originally posted by scope at 2012-12-01 17:35:05
如果光阳极周边的都是电解液的话那么电池的串联电阻肯定会增加很多倍而导致短路电流严重降低。
这个一定要多练习掌握组装技巧以避免电解液溢出。
另外感觉你的Voc偏低应该跟你的光阳极染料吸附等因素有关。
如果 ...

请大牛详细介绍下这个,本人最近也在测试,就是电流低的不正常了,很想知道原因
7楼2013-05-19 16:54:48
