[交流] 各位大侠， 如何在文章中说明这张SAED图片 已有7人参与

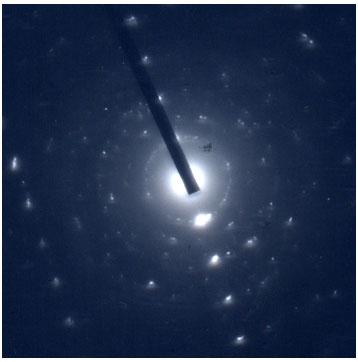

各位高手，请问一下应如何描述下面这第SAED图片呢！
求教!呵呵以前没有写过类似的，求过来人指点！TiO2的

回复此楼

» 收录本帖的淘帖专辑推荐

DSSC（偏重以TiO2为光阳极资料的收集)

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-09-21 20:22:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lulinsmann

木虫 (著名写手)

三无小小鸟
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
随便找一篇研究TiO2，内含SAED的文章，照葫芦画瓢不就好了
赞一下 回复此楼
江湖背影
2楼2012-09-21 21:07:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pzypdl

主管区长 (文坛精英)

优秀区长优秀区长优秀区长优秀版主优秀版主优秀版主
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
kunpeng1782: 金币+1, 欢迎指导 2012-09-21 22:19:00
这个你要标注晶面，还好这显示是多晶衍射环，根据倒易空间原理，计算出各个环的距离，在XRD上找到对就晶面的D值，就OK了，要和XRD结合来进行定性分析，相互印证，另处的话SAED只能看出是单晶还是多晶，单晶了来的是点阵，多晶出来的是环，就这样。
赞一下 回复此楼
比未知更可怕的是预知，比变化更让人不安的是一成不变！http://emuch.net/bbs/myf.php?ffid=213
3楼2012-09-21 21:20:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

landashui

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
如果要求不是很好，简单的说一下是个多晶的就可以啦
赞一下 回复此楼
4楼2012-09-21 23:41:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hokepoly

木虫 (正式写手)
http://muchong.com/html/201209/4733317.html
这里有个说明，但还是没有搞明白，我的晶面如何标示呀？
而且我的胶片上没有标尺
赞一下 回复此楼
5楼2012-09-21 23:47:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zirencharles

铁杆木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
一个是要对照文献。另外一个如果是单晶，要结合xrd看，给出晶面和面间距。
赞一下 回复此楼
6楼2012-09-22 06:22:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pzypdl

主管区长 (文坛精英)

优秀区长优秀区长优秀区长优秀版主优秀版主优秀版主
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
5楼: Originally posted by hokepoly at 2012-09-21 23:47:01
http://muchong.com/html/201209/4733317.html
这里有个说明，但还是没有搞明白，我的晶面如何标示呀？
而且我的胶片上没有标尺

做的老师知道的，一般是5/nm，然后有个软件，e-ruler 很好用，可以测出来的。
赞一下 回复此楼
比未知更可怕的是预知，比变化更让人不安的是一成不变！http://emuch.net/bbs/myf.php?ffid=213
7楼2012-09-22 10:12:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lzusxl

木虫 (文坛精英)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我想跟楼主说 照相的那个测试员就是临时工啊~
这个图片文章咋用...这么模糊
赞一下 回复此楼
8楼2012-09-22 19:48:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hokepoly

木虫 (正式写手)
这个作插图能用吗？
晕死，不是个临时工，是个年轻的老师，去了测试的时候真想叫他走，让我自己动手呢，什么都不认真做，做一个样品钱这么贵，心痛呀、、、、、
赞一下 回复此楼
9楼2012-09-22 20:40:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiachengdong

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
对照常见的晶体标砖电子衍射花样，
定出其晶带轴和晶面信息，
有环的话说明是单晶，
也可以对环进行标定。
参考材料分析测试技术----------周玉，武高辉编。
赞一下 回复此楼
10楼2012-09-22 22:44:47
