[求助] 兄弟姐妹们帮忙看看这3个SEM图啊，有什么区别啊？

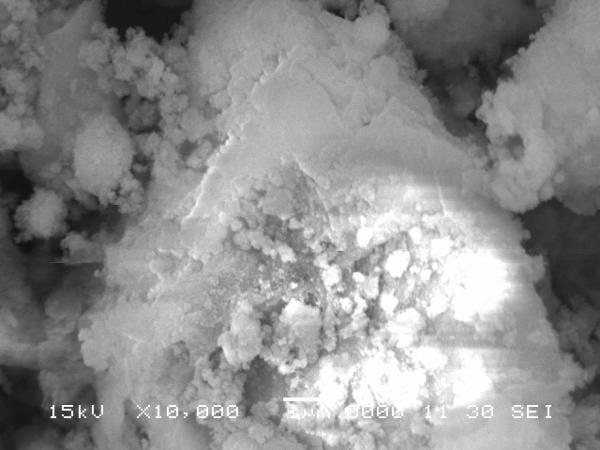

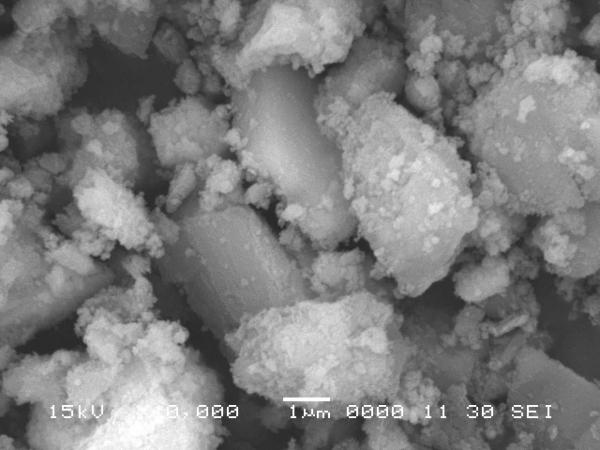

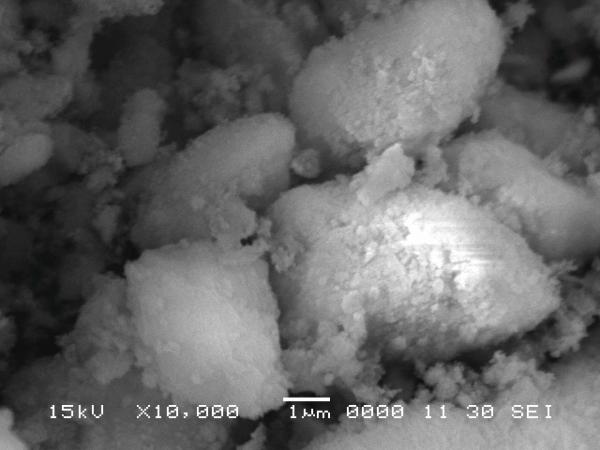

图中的负载量依次为15%，20%，25%，怎么15%和25%看起来差不多呢，我的XRD结果表明15%的不出负载组分的峰，而20%、25%的出现，随着负载量增加，出现峰的样品的峰强度增加。但是SEM结果跟XRD好矛盾啊，15%和25%看起来一样啊~~~~







回复此楼

» 猜你喜欢
1楼 2012-09-21 17:27:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

wenguang

银虫 (小有名气)
ltustb: 回帖置顶 2012-09-24 08:53:40
引用回帖:
5楼: Originally posted by ltustb at 2012-09-23 21:23:12
能够介绍下什么叫做mapping吗？ 20%和25%看起来都长得差不多，照理说负载组分的粒子该随着负载量增加而增大，但是为什么20%看起来片状晶体比25%明显呢？我觉得很违背常理啊！...

是能谱的面扫，主要是用来分析各元素在测试区域中的分部及含量，不同元素可以选用不同颜色来表示，浓度越大，颜色越深
赞一下(1人) 回复此楼
成功是成功者的通行证，失败是失败者的墓志铭
6楼2012-09-24 08:23:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

silhouettecn

金虫 (小有名气)

小木虫
其实，15%和25%的SEM完全不一样的，你怎么说一样呢？
明显25%的载体被你的活性组份包裹着呢，
如果有可能，你做一个mapping,这个问题就解决了。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

ltustb ltustb
学无止境，苦为舟，赋为舵，
2楼2012-09-21 18:16:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

elias

铁虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
ltustb: 金币+5, ★有帮助 2012-09-24 08:54:58
照片选的不是特别好，代表性不是特别强，而且电镜清晰度也不是很高，还应该在选选区域，尤其20%的
赞一下 回复此楼
3楼2012-09-21 18:56:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zyhou

专家顾问 (文坛精英)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
ltustb: 金币+5, ★有帮助 2012-09-24 08:55:05
分辨率太低! SEM只能看看催化剂载体颗粒的轮廓, 想表征其上面负载的火星组分有些勉强!
赞一下 回复此楼
4楼2012-09-21 20:00:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ltustb

新虫 (正式写手)
送鲜花一朵
引用回帖:
2楼: Originally posted by silhouettecn at 2012-09-21 18:16:57
其实，15%和25%的SEM完全不一样的，你怎么说一样呢？
明显25%的载体被你的活性组份包裹着呢，
如果有可能，你做一个mapping,这个问题就解决了。

能够介绍下什么叫做mapping吗？ 20%和25%看起来都长得差不多，照理说负载组分的粒子该随着负载量增加而增大，但是为什么20%看起来片状晶体比25%明显呢？我觉得很违背常理啊！
赞一下 回复此楼
5楼2012-09-23 21:23:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

于文宇

金虫 (小有名气)

大神级学霸

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
ltustb: 金币+5, ★有帮助 2012-09-24 08:55:13
确实是SEM的图片在选择上 不是很好 主要还是根据粗糙度 光滑度来看负载情况
赞一下 回复此楼
你要懦弱，没人替你坚强
7楼2012-09-24 08:32:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ltustb

新虫 (正式写手)
送鲜花一朵
引用回帖:
2楼: Originally posted by silhouettecn at 2012-09-21 18:16:57
其实，15%和25%的SEM完全不一样的，你怎么说一样呢？
明显25%的载体被你的活性组份包裹着呢，
如果有可能，你做一个mapping,这个问题就解决了。

8楼2012-09-24 08:54:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

062201

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
你太高看SEM了 SEM能力有限
赞一下 回复此楼
9楼2012-09-24 09:06:07
