[求助] 求助 前辈阻抗谱分析

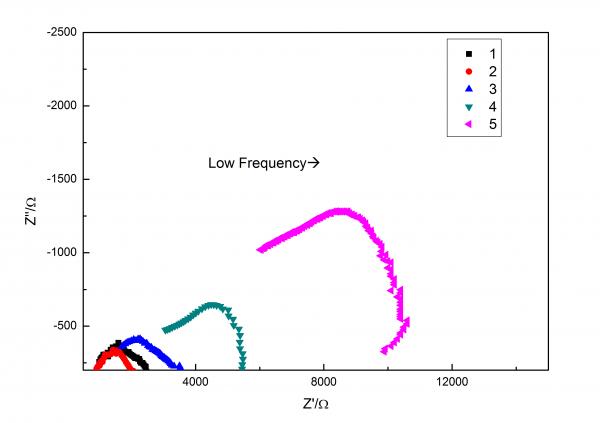

请各位前辈帮忙分析一下,这几个EIS图测的标准吗?应该用什么等效电路分析.
测试频率在0.03Hz-2000Hz
样品是 一个氧化锆圆片的两端涂上Pt电极,用银丝引出来,分别用LCR仪器的电极夹子夹住.

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
学而不思则罔，思而不学则殆
1楼 2012-09-20 15:54:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
高频端的频率太低了，至少得超过10kHz, 一般都要100kHz.
典型的一个时间常数的RC电路: R(RC) 或者，R(RQ), 类似的也可以试。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2012-09-20 16:30:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

so_rainbow

银虫 (小有名气)
引用回帖:
2楼: Originally posted by Jackcd12 at 2012-09-20 16:30:12
高频端的频率太低了，至少得超过10kHz, 一般都要100kHz.
典型的一个时间常数的RC电路: R(RC) 或者，R(RQ), 类似的也可以试。

粉色的图 我测了一下高频的10KHz. 但是总体趋势没变化.
低频端一般不都是反映电极的阻抗吗
高频端反映的是固体电解质的阻抗,所以就没测高频的.
R(RC),R(RQ)都试了 但是误差都太大了.
赞一下 回复此楼
学而不思则罔，思而不学则殆
3楼2012-09-20 16:39:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

so_rainbow

银虫 (小有名气)
引用回帖:
2楼: Originally posted by Jackcd12 at 2012-09-20 16:30:12
高频端的频率太低了，至少得超过10kHz, 一般都要100kHz.
典型的一个时间常数的RC电路: R(RC) 或者，R(RQ), 类似的也可以试。

这是0.03Hz-10KHz的图

赞一下 回复此楼
学而不思则罔，思而不学则殆
4楼2012-09-20 16:43:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★
so_rainbow: 金币+5, ★★★★★最佳答案 2012-09-20 18:13:14
你的样品不同于水溶液测试的样品，陶瓷片与电极的接触很重要，必须是欧姆接触，涂电极后，最好热处理一下。
其次，测试频率尽量高，测试的电压稍微高些，
还有：材料的结构决定了他的阻抗，因此，在保证链接没有问题的前提下，考虑你的材料制作过程等。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

so_rainbow
Themoreamanlearns,themoreheknowshisignorance!
5楼2012-09-20 17:34:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

so_rainbow

银虫 (小有名气)
送鲜花一朵
引用回帖:
5楼: Originally posted by Jackcd12 at 2012-09-20 17:34:37
你的样品不同于水溶液测试的样品，陶瓷片与电极的接触很重要，必须是欧姆接触，涂电极后，最好热处理一下。
其次，测试频率尽量高，测试的电压稍微高些，
还有：材料的结构决定了他的阻抗，因此，在保证链接没有问 ...

好的.谢谢
回复此楼
学而不思则罔，思而不学则殆
6楼2012-09-20 18:05:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

so_rainbow

银虫 (小有名气)
引用回帖:
5楼: Originally posted by Jackcd12 at 2012-09-20 17:34:37
你的样品不同于水溶液测试的样品，陶瓷片与电极的接触很重要，必须是欧姆接触，涂电极后，最好热处理一下。
其次，测试频率尽量高，测试的电压稍微高些，
还有：材料的结构决定了他的阻抗，因此，在保证链接没有问 ...

我的ZSimpWin一直都打不开~~~

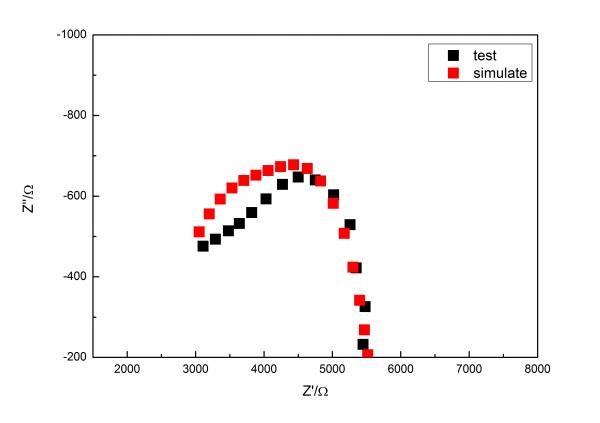

这是用zview拟合的, 图案左边还是拟合不到一起~~
拟合电路是R(R(QW))

赞一下 回复此楼
学而不思则罔，思而不学则殆
7楼2012-09-24 09:16:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)
1. 如果你的测试仪器的高频可以超过10kHz的话，从最高频开始试一下。
2, 没有迹象表明需要使用W，因此试用R(RQ) 或R(C(R(QR)))
3. 从图上看，高频端拟合不好，但重要的是看看拟合得误差如何，如果误差<10%，这个拟合还是可以的。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
8楼2012-09-24 09:32:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

so_rainbow

银虫 (小有名气)
引用回帖:
8楼: Originally posted by Jackcd12 at 2012-09-24 09:32:50
1. 如果你的测试仪器的高频可以超过10kHz的话，从最高频开始试一下。
2, 没有迹象表明需要使用W，因此试用R(RQ) 或R(C(R(QR)))
3. 从图上看，高频端拟合不好，但重要的是看看拟合得误差如何，如果误差<10%，这 ...

thanks  用Zview不能自动赋值，还得自己计算。。。不会算Q~~
R(C(R(QR)))这个电路拟合出来差别也比较大。。。

我感觉我的夹具有问题，而且电极和电解质接触不是很好
赞一下 回复此楼
学而不思则罔，思而不学则殆
9楼2012-09-24 13:45:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)
你的样品测试最关键的就是电接触，必须是欧姆接触。
使用Zsimpwin的话，它需要特殊的数据格式。
你先检查解决电接触问题，从最高频开始测量。然后再看看结果。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

so_rainbow
Themoreamanlearns,themoreheknowshisignorance!
10楼2012-09-24 13:55:53
