| 查看: 1044 | 回复: 4 | |||
李荣丽金虫 (小有名气)
|
[求助]
关于超高压容器的ansys分析没有结果，请高手指点一下啊！ 已有1人参与
|
|

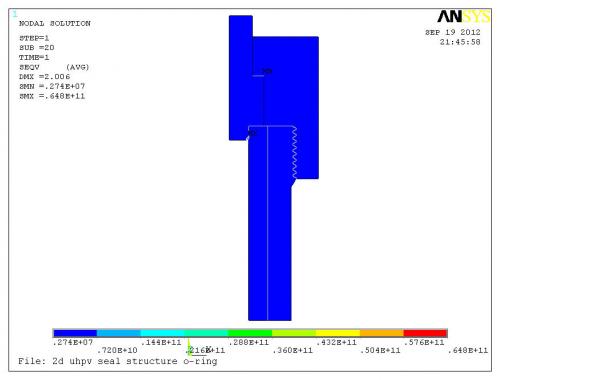

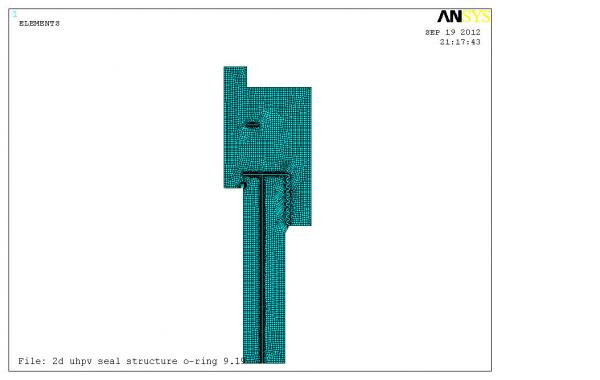

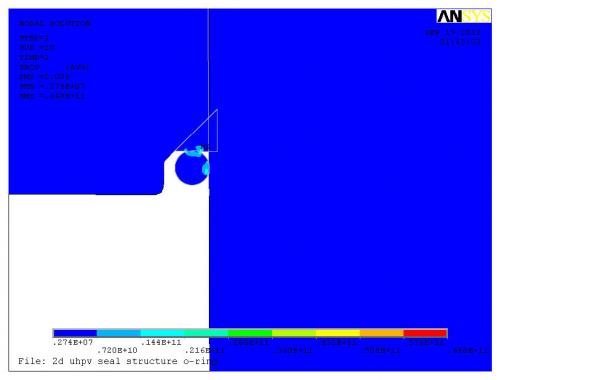

我的ansys分析目前遇到了瓶颈，不知怎么进行下去，请各位高手指点一下！ 我研究的是超高压设备密封结构的有限元分析，想做二维有限元分析，里面涉及到非线性接触分析，超弹性分析，要分析的是密封结构三角垫和o型圈的受力情况，但是迟迟没有结果，我建立了8个接触对，一共是6各零件，之前没有加O形圈的时候还能分析出结果，加上之后，最好的结果是能够得到O形圈的受力情况，其他部分都是一片蓝色。施加的压力是600MPa。 下图是建立的单元网格  spring004.jpg  spring005.jpg 这是分析结果图 还有一个局部放大的  spring007.jpg  spring006.jpg 另外，理论上在如此大的压力下，O型圈应该被压扁了，为什么没有变形呢？哪里设置不对吗？ 再补充一下，有的时候分析时三角环和O形圈还与其他部件分离，不知为何！难道是约束限制的少吗？ 从这个图中看出三角环移动了，而且有穿透，我不想让他穿透，而是发生变形，应该怎么办好呢？还有O型圈受到最大压力大达64800MPa，应该变形很严重啊，怎么跟没事似的呢？应该怎么设置，才能显示的是实际变形情况呢？材料属性设置了泊松比，弹性模量，屈服极限，密度，摩擦系数 运行时出现的运行窗口的信息是这样的：[ Last edited by 李荣丽 on 2012-9-20 at 08:49 ] |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : ansys运行窗口信息.doc
2012-09-20 08:49:00, 37.5 K
