[求助] ANSYS旋转体剖分后的约束问题

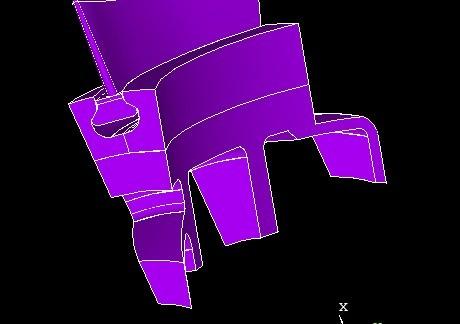

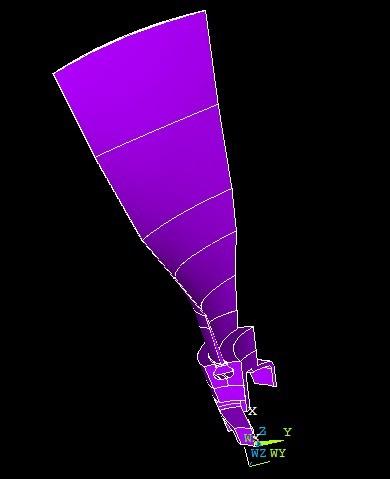

叶片下方的榫槽和盘是绕Z轴的360度旋转体，现在截取其中一个部分，现在约束时除了在轴向约束外，如图的榫槽和盘的两个侧面（就是两侧的凸面和凹面）该怎么约束呢？我用耦合约束Y方向，好像有问题，直接在这两个侧面上加对称约束是正确的吗？真诚向高手求教，多谢！




回复此楼

» 猜你喜欢
1楼 2012-09-19 11:12:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kinm.wang

新虫 (初入文坛)

【答案】应助回帖

你这属于模型简化，简化方式和你仿真所求的信息有关，比如模态，那么你最好选全模型，对称约束会丢振型，静强度的可以简化为圆周单元，那样你只需要面单元，简化1/4体模型的话，界面只需施加对称约束，当然前提是你的边界条件是对称的。
赞一下 回复此楼
2楼2012-10-22 12:58:35
