[求助] Cole-Cole plots

Cole-Cole plots是什么啊,能详细的解释一下吗,我是菜鸟一枚,还有应该怎么分析啊,能受累帮我分析一下吗?

回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ant_512

至尊木虫 (职业作家)

木虫——小蚂蚁...

优秀版主优秀版主

【答案】应助回帖


感谢参与,应助指数 +1
yuquanyao: 金币+1, 阻抗图 2012-09-18 22:05:15
叫柯尔-柯尔图吧,是同相观测量相对于相差90°观测量的一种绘图方式,于1941年提出。例如,用来描述复介电常数(电阻率)的实部与虚部之间随频率变化的关系曲线图!
stay hungry,stay foolish.
2楼2012-09-18 21:12:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuanying

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by ant_512 at 2012-09-18 21:12:14
叫柯尔-柯尔图吧,是同相观测量相对于相差90°观测量的一种绘图方式,于1941年提出。例如,用来描述复介电常数(电阻率)的实部与虚部之间随频率变化的关系曲线图!

谢谢,可是我还是不太懂。从这个图中如何看出跟频率的关系啊
3楼2012-09-18 21:27:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hwweven

至尊木虫 (知名作家)

医疗器械注册和审核

优秀版主

【答案】应助回帖


感谢参与,应助指数 +1
ant_512: 金币+1, 专家给LZ具体讲点吧! 2012-09-18 22:00:18
CC圆有明确的公式,公式中含有频率,对照着看就知道了,lz翻翻高分子物理中有关介电性质那部分内容,有详细的介绍。
4楼2012-09-18 21:38:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuanying

新虫 (初入文坛)

引用回帖:
4楼: Originally posted by hwweven at 2012-09-18 21:38:25
CC圆有明确的公式,公式中含有频率,对照着看就知道了,lz翻翻高分子物理中有关介电性质那部分内容,有详细的介绍。

呵呵,没学过,能不能详细说一下。就为了应付过两天的上课,临时抱的佛脚。我是翻译了一篇文献,但是没有这方面的基础知识,所以完全看不懂
5楼2012-09-18 21:44:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuquanyao

荣誉版主 (知名作家)

小背包

优秀版主优秀版主

【答案】应助回帖


感谢参与,应助指数 +1
ant_512: 金币+1, 呵呵,我不太懂! 2012-09-19 00:07:18
这不就是阻抗图吗?实部和虚部
你去电化学版块发帖,相应的会比较多,比较专业。
每个人都是一个能量源,要勇于向周围传递正能量!
6楼2012-09-18 22:06:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hwweven

至尊木虫 (知名作家)

医疗器械注册和审核

优秀版主

【答案】应助回帖

引用回帖:
5楼: Originally posted by xuanying at 2012-09-18 21:44:03
呵呵,没学过,能不能详细说一下。就为了应付过两天的上课,临时抱的佛脚。我是翻译了一篇文献,但是没有这方面的基础知识,所以完全看不懂...

呃,说的是介质在静电场作用下,所产生的取向极化是一个松弛过程,若是加上个交变电场后,由于松弛过程,取向极化跟不上电场的变化,产生一个相位差,叫做取向极化强度。
取向极化和变形极化相加得到总极化度,由之求出复数介电常数,该公式叫做德拜色散关系式,实部是横坐标,虚部是纵坐标,得到的是一个圆,叫柯尔-柯尔圆。
这些关系式中都含频率的,在德拜色散图中,横坐标是频率,纵坐标是介电常数。
呃,罗里罗嗦讲了这些,估计还是没讲清楚的,lz最好自己看书才明白。
7楼2012-09-18 22:14:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuanying

新虫 (初入文坛)

引用回帖:
7楼: Originally posted by hwweven at 2012-09-18 22:14:46
呃,说的是介质在静电场作用下,所产生的取向极化是一个松弛过程,若是加上个交变电场后,由于松弛过程,取向极化跟不上电场的变化,产生一个相位差,叫做取向极化强度。
取向极化和变形极化相加得到总极化度,由 ...

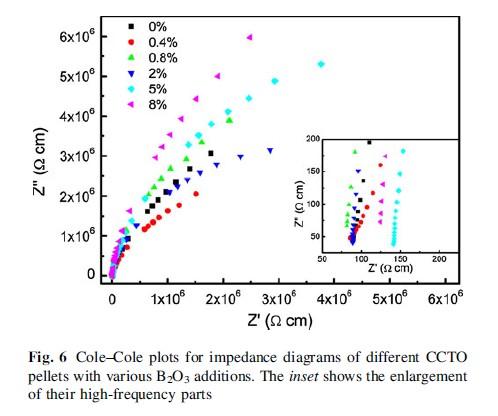

知道想看懂,最好是看书,但很急。简单点说吧,我就是想知道我放上去的图,横坐标和纵坐标各代表什么,Rg(Cg)和Rgb(Cgb)分别代表什么?谢谢
8楼2012-09-18 22:47:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hwweven

至尊木虫 (知名作家)

医疗器械注册和审核

优秀版主

引用回帖:
8楼: Originally posted by xuanying at 2012-09-18 22:47:32
知道想看懂,最好是看书,但很急。简单点说吧,我就是想知道我放上去的图,横坐标和纵坐标各代表什么,Rg(Cg)和Rgb(Cgb)分别代表什么?谢谢...

你提供的图是是阻抗图,属于CC圆开始的部位,横坐标是阻抗的实部,纵坐标是阻抗的虚部,属于电化学的内容了,不是很清楚, 要问电化学的人啦。
9楼2012-09-18 22:53:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

幻灭牙

捐助贵宾 (职业作家)

引用回帖:
7楼: Originally posted by hwweven at 2012-09-18 22:14:46
呃,说的是介质在静电场作用下,所产生的取向极化是一个松弛过程,若是加上个交变电场后,由于松弛过程,取向极化跟不上电场的变化,产生一个相位差,叫做取向极化强度。
取向极化和变形极化相加得到总极化度,由 ...

想请教一下,如果要求晶粒、晶界的电容和电阻,但是只测得了复介电常数频谱,能够直接用介电常数的实部和虚部构建等效电路吗?还是一定要测出Z'-Z''阻抗谱才行?
10楼2012-12-12 18:07:51
